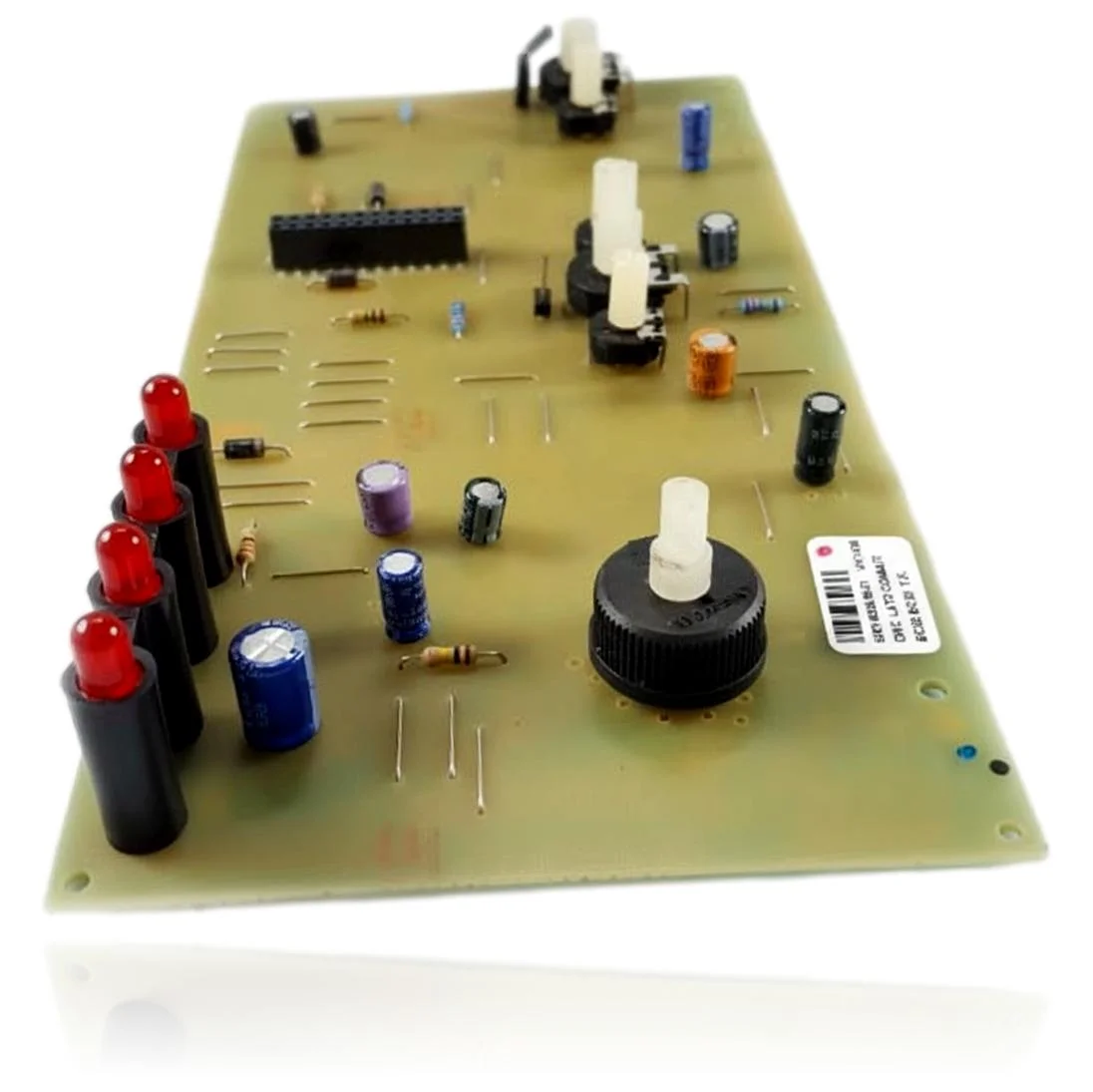

Brahma BC02-Platine für Beretta IDRA EXCLUSIVE ESI 20/24 - Ref. R7242

Beretta-Kessel kompatibel mit der Referenz R7242

Elektronische Platine mit der Referenz R7242. Drei nachgewiesene Kompatibilitäten: Idra Exclusive ESI 20 S und Idra Exclusive Turbo ESI 20.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. R7242 das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz R7242 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome, die eine Diagnose auf der Elektronikplatine R7242 erfordern

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Heizkessel startet nicht und zeigt keinerlei Lebenszeichen auf dem Bedienfeld.

  Ursache: Wenn die Speiseeinheit der Platine beschädigt ist, gelangt kein Strom zum restlichen Steuerkreis.

  Überprüfen Sie, ob die Sicherung der Platine durchgebrannt ist, bevor Sie sie ersetzen.

• 02

  Es führt den Startzyklus durch, blockiert jedoch in der Mitte mit einem Fehlercode.

  Ursache: Die Steuerplatine verwaltet die Einschaltsequenz und schaltet ab, wenn das Flammensignal oder ein anderes Sensorsignal nicht rechtzeitig validiert wird.

  Überprüfen Sie den Zustand der Ionisationselektrode und deren Verkabelung, bevor Sie die Platine als defekt betrachten.

• 03

  Die Umwälzpumpe bleibt die ganze Zeit eingeschaltet und reagiert nicht auf den Wärmebedarf.

  Ursache: Ein Relais auf der Platine, das nicht richtig schaltet, kann die Pumpe mit Strom versorgen, auch wenn keine Heizungsanforderung vorliegt.

  Trenne die Pumpe direkt und überprüfe, ob sie weiterhin Strom erhält, während der Kessel im Ruhezustand ist.

• 04

  Der Heizkessel verliert jedes Mal die Programmierung oder die Parameter, wenn der Strom ausfällt.

  Ursache: Die Platine speichert die Konfiguration mit einer Backup-Batterie oder einem Kondensator, der möglicherweise erschöpft ist.

  Überprüfen Sie, ob die Platine eine Backup-Batterie hat und deren Zustand, bevor Sie das gesamte Set ersetzen.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt: Beretta R7242

Katalogreferenz

R7242

SKU intern Uniclima

PACB3012

Marke

Beretta

Teileart

Elektronikplatinen

Einheiten auf Lager

0 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

4–5 Werktage (Deutschland)

Rückgabe

14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Hersteller

Brahma

Komponentencode

BC02
