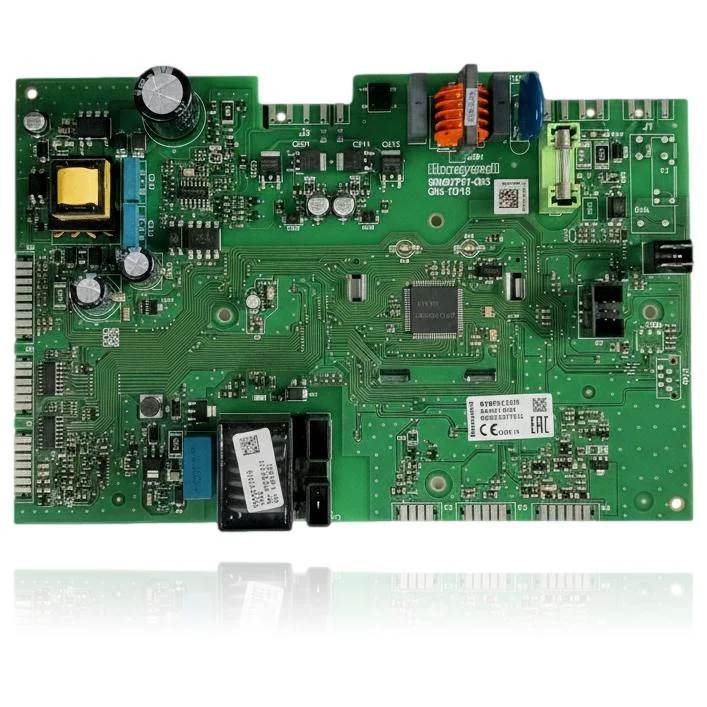

Elektronikplatine Honeywell S4862V320B - Immergas Victrix Tera 24/28/32

Immergas kompatibel mit der Referenz 046755

Elektronische Platine mit der Referenz 046755. Vier bestätigte Kompatibilitäten: Victrix Tera 24 und Victrix Tera 28.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie kann man überprüfen, ob die Ref. 046755 das Teil für deinen Heizkessel ist?

Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 046755 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome und Fehler, die die Elektronikplatine 046755 behebt.

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der LCD-Bildschirm leuchtet nicht und zeigt nichts an, und der Heizkessel reagiert nicht auf die Steuerungen.

  Ursache: Wenn die Elektronik der Platine ausfällt, wird das Bild nicht angezeigt und die Heizung kann nicht gesteuert werden.

  Überprüfen Sie, ob Strom zur Heizung gelangt; wenn Spannung vorhanden ist und sie nicht reagiert, liegt der Fehler an der Platine.

• 02

  Der Kessel reagiert nicht auf die Bedienelemente des Panels, obwohl er anscheinend Strom hat.

  Ursache: Ein Fehler im Mikroprozessor der Platine verhindert, dass die Befehle den Brenner erreichen.

  Schalte die Heizung am Hauptschalter aus und wieder ein; wenn sie weiterhin nicht reagiert, schließe einen einfachen elektronischen Hänger aus, bevor du die Platine wechselst.

• 03

  Der Kessel blockiert oder schaltet sich von selbst aus, ohne dass ein klarer Fehlercode auf dem Bildschirm angezeigt wird.

  Ursache: Wenn das Display betroffen ist, sind die Fehlercodes, die es anzeigen sollte, nicht sichtbar oder nicht zuverlässig.

  Notiere alle Blinkzeichen oder Symbole, die du erkennen kannst, bevor es sich ausschaltet, und überprüfe, ob die Sperrung mit dem Einschalten oder mit der Nachfrage nach Warmwasser übereinstimmt.

Fehlercodes von Immergas, die dieses Teil behebt.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt: Placa electrónica Immergas 046755

Katalogreferenz

046755

Marke

Immergas

Teileart

Elektronikplatinen

Einheiten auf Lager

1 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

1–2 Werktage

Rückgabe

14 Tage

Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden

Was wir nicht überprüfen konnten, erscheint hier nicht.

Hersteller der Komponente

Honeywell

Steuerungsmodell

S4862V320B

Ernährung

330VA 50Hz

Herstellungscode

CG0068CP1012

CE-Kennzeichnung

CE 0063 19

Handbücher und technische Dokumentation

Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.

• Handbuch Immergas Victrix Tera 24 Plus (PDF)Dokument © Immergas, bereitgestellt als technische Referenz.
