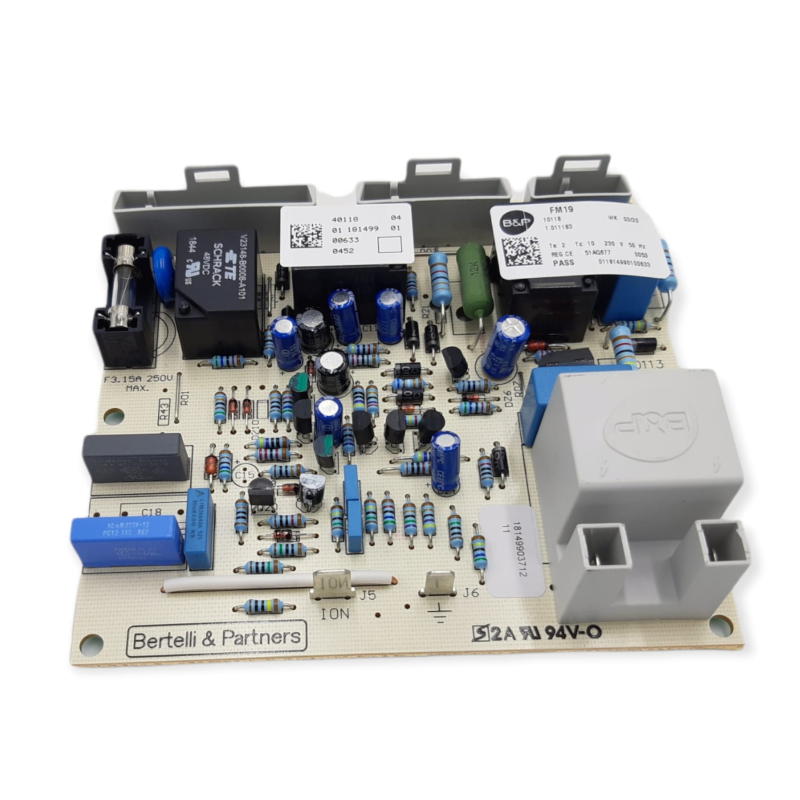

Zünd- und Flammendetektionszentrale Bertelli & Partners B 038 P 1 Ref. 011183

Mit Immergas-Kesseln kompatibel mit der Referenz 011183

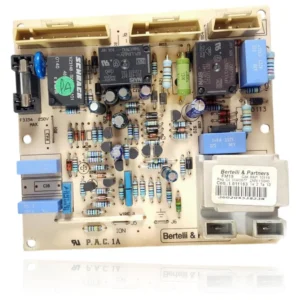

Elektronische Platine mit der Referenz 011183. Sechs nachgewiesene Kompatibilitäten: AVIO und EOLO.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. 011183 das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 011183 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome, die eine Diagnose auf der Elektronikplatine 011183 erfordern

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Kessel versucht zu zünden, man hört den Funken, aber die Flamme zündet nicht.

  Ursache: Die Steuerungseinheit verwaltet die Zündung und kann beim Erzeugen oder Halten des Funkens am Elektroden fehlerhaft sein.

  Überprüfen Sie den Zustand und den Abstand der Zündelektrode sowie das Zündkerzenkabel, bevor Sie die Steuereinheit austauschen.

• 02

  Die Flamme zündet, erlischt aber nach wenigen Sekunden und der Kessel blockiert.

  Ursache: Die Steuerung erkennt das Ionisationssignal der Flamme nicht richtig und schaltet aus Sicherheitsgründen das Gas ab.

  Reinigen und überprüfen Sie die Flammendetektionselektrode und ihr Kabel, eine verschmutzte oder schlecht platzierte Elektrode verursacht das gleiche Symptom.

• 03

  Der Heizkessel blockiert sich wiederholt und muss in kurzen Abständen manuell zurückgesetzt werden.

  Ursache: Ein Fehler in der Steuerungseinheit bei der Verwaltung des Zündzyklus verursacht Blockierungen, die nur durch manuelles Zurücksetzen behoben werden können.

  Überprüfen Sie die Erdung des Kessels, eine schlechte Erdung verursacht Blockierungen, die identisch mit denen einer defekten Steuereinheit sind.

• 04

  Beim Starten des Heizkessels springt kein Zündfunke über.

  Ursache: Die Steuereinheit sendet kein Hochspannungssignal an die Zündelektrode.

  Überprüfen Sie, ob die Sicherung der Steuereinheit intakt ist, bevor Sie das gesamte Teil austauschen.

Fehlercodes von Immergas, die eine Diagnose erfordern

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt: Placa electrónica Immergas 011183

Katalogreferenz

011183

SKU intern Uniclima

PEIMM18399

Marke

Immergas

Teileart

Elektronikplatinen

Einheiten auf Lager

1 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

4–5 Werktage (Deutschland)

Rückgabe

14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Hersteller

Bertelli & Partners

Gespeicherter Code

I.011183

Spannung / Frequenz

235 V 50 Hz

Sicherung

F3.15A 250V MAX

Sekundärcode auf dem Etikett

01.101499.01

Zulassung

REG CE 51AQ877
