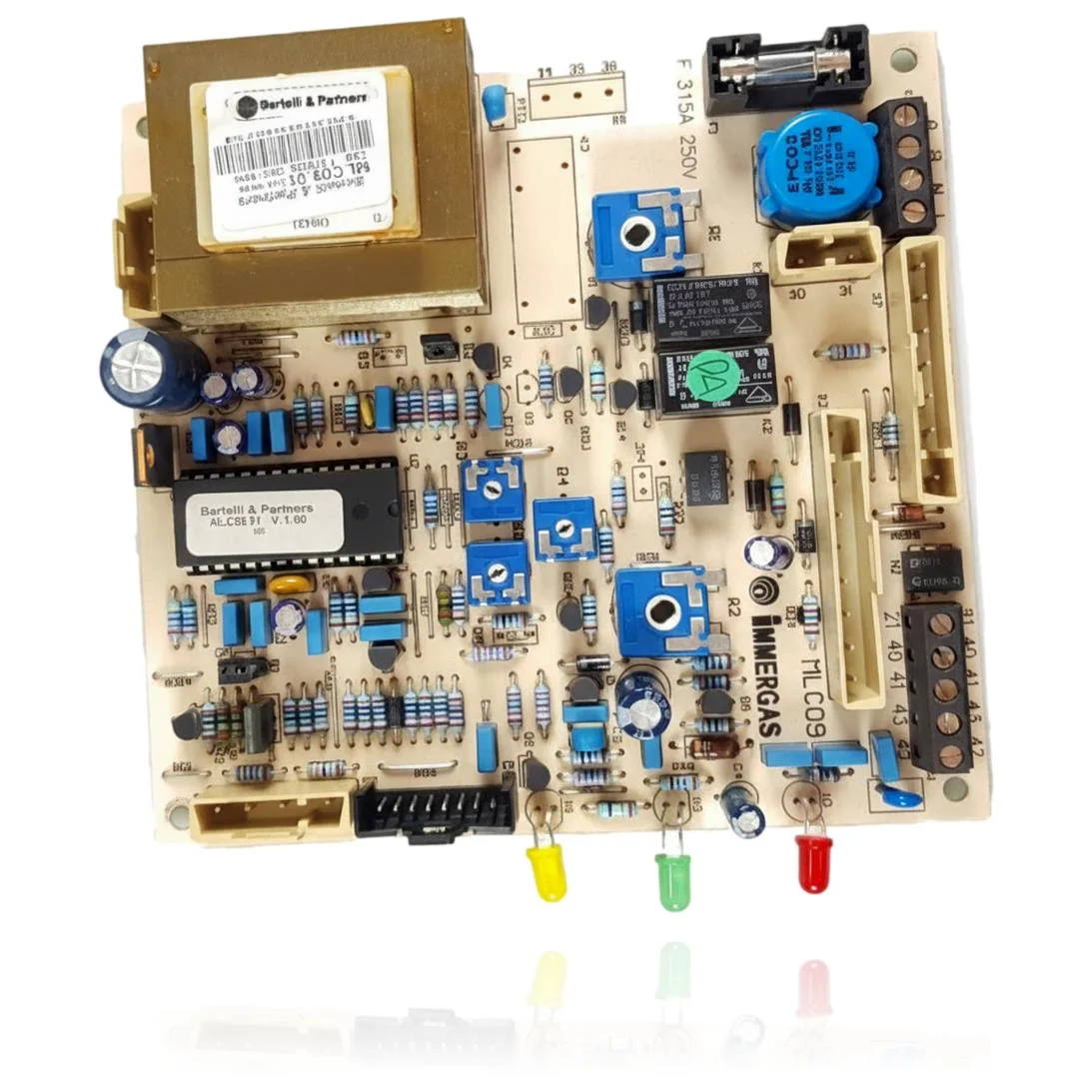

Elektronikplatine Bertelli & Partners Immergas Eolo Maior Ref. MLC09

Datenblatt: Immergas kompatibel mit der Referenz 024985

Elektronische Platine mit der Referenz 024985. 12 nachgewiesene Kompatibilitäten: Eolo 21 Maior @ und Eolo 21 Maior S @.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie kann man überprüfen, ob die Referenz 024985 das Teil für deinen Heizkessel ist?

Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 024985 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome und Fehler, die die Elektronikplatine 024985 behebt.

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Kessel zeigt keinerlei Lebenszeichen, weder Kontrollleuchten noch Display.

  Ursache: Die Sicherung der Platine ist durchgebrannt und unterbricht die Stromversorgung des gesamten Steuerkreises.

  Überprüfen Sie die Sicherung F 315A/250V mit dem Multimeter auf Durchgang oder schauen Sie sie bei Licht an, um zu sehen, ob der Draht durchgebrannt ist, bevor Sie die gesamte Platine wechseln.

• 02

  Die Sicherung brennt sofort durch, nachdem sie ersetzt wurde.

  Ursache: Es gibt einen Kurzschluss in einem Bauteil der Platine, der weiterhin den übermäßigen Verbrauch verursacht.

  Wenn die neue Sicherung sofort durchbrennt, bestehen Sie nicht darauf, sie mehrmals zu wechseln: das ist ein Zeichen dafür, dass der Fehler auf der Platine selbst liegt.

• 03

  Der Kessel zündet, macht ein seltsames Geräusch im Bereich der Platte und schaltet sich nach wenigen Sekunden wieder aus.

  Ursache: Die Steuerungseinheit erkennt eine interne Anomalie und schaltet zur Sicherheit die Zündung ab.

  Notiere, ob der Schnitt immer mit demselben Punkt des Zündzyklus übereinstimmt; dies hilft, einen Fehler der Platine von einem des Brenners oder des Gasventils zu unterscheiden.

• 04

  Die Anzeigen blinken mit einer Sequenz, die im Benutzerhandbuch nicht aufgeführt ist.

  Ursache: Die Platine gibt einen Fehlercode aus, der mit ihrer Steuerungselektronik verbunden ist, der nicht immer für den Endbenutzer dokumentiert ist.

  Fotografiere die Blinksequenz und konsultieren Sie einen Techniker oder das Servicehandbuch, bevor Sie sich für den Austausch der Platine entscheiden.

• 05

  Der Kessel reagiert verzögert auf die Befehle oder benötigt lange, um den Brenner zu starten.

  Ursache: Ein Fehler im Steuerkreis der Platine verlangsamt die Verarbeitung der Zündsignale.

  Überprüfen Sie, ob das Gas und der Druck der Installation korrekt sind, bevor Sie die Verzögerung der Platine zuschreiben, da ein Versorgungsproblem dies ebenfalls verursachen kann.

Fehlercodes von Immergas, die dieses Teil behebt.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt: Placa electrónica Immergas 024985

Katalogreferenz

024985

Marke

Immergas

Teileart

Elektronikplatinen

Einheiten auf Lager

1 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

1–2 Werktage

Rückgabe

14 Tage

Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden

Was wir nicht überprüfen konnten, erscheint hier nicht.

Sicherung

F 315A 250V

Bedruckter Code auf der PCB

MLC09

Hersteller (Hauptchip)

Bertelli & Partners
