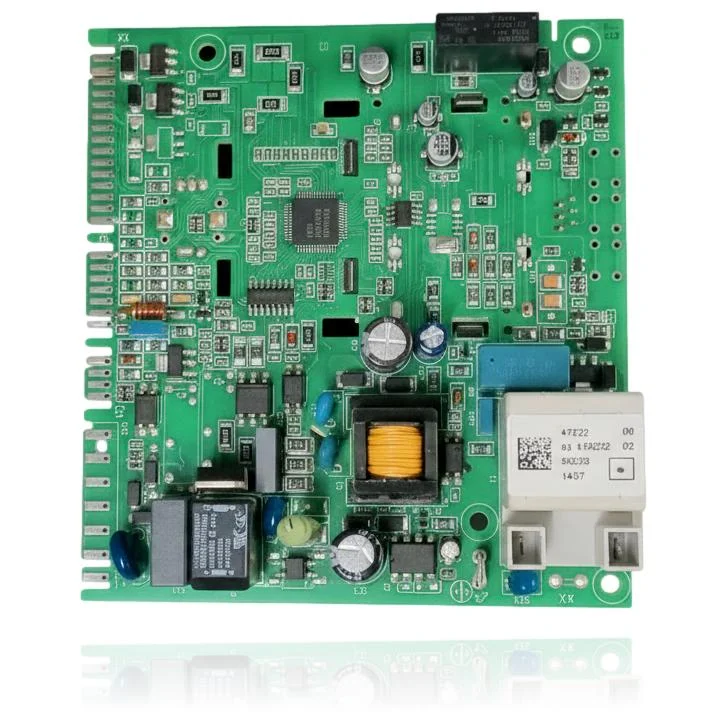

Platine für das Display Immergas Caesar Eco 11
Wenn Sie den Wasserhahn für heißes Wasser öffnen, übernimmt die Elektronikplatine mit Display Immergas Caesar Eco 11, Referenz S1047000, die Steuerung des Zündens und der Modulation des Brenners. Wenn dieses Bauteil ausfällt, werden Sie feststellen, dass der Kessel nicht startet, sich blockiert oder ein unregelmäßiges Verhalten zeigt, wobei Fehler wie AL62, AL80 oder AL98 angezeigt werden können. Sie ist kompatibel mit den Kesseln der Serie Caesar, einschließlich Modellen wie Eco 11, Eco 14 und Eco Extra 11-14, unter anderem. Ein Techniker muss durch eine Diagnose bestätigen, ob die Platine ersetzt werden muss, wenn Sie diese Symptome oder Fehler erleben, um die Funktion des Kessels wiederherzustellen.
- Teileart
- Elektronikplatinen
- Zustand
- Generalüberholt
- Katalogreferenz
- 042650
- Garantie
- 1 Jahr
Immergas kompatibel mit der Referenz 042650
Elektronische Platine mit der Referenz 042650. Drei nachgewiesene Kompatibilitäten: Eco 11 und Eco 14.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Immergas Eco 11 | César | Kontrastiert |
| Immergas Eco 14 | César | Kontrastiert |
| Immergas Eco Extra 11-14 | César | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. 042650 das Teil für Ihren Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 042650 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome, die eine Diagnose auf der Elektronikplatine 042650 erfordern
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Bildschirm des Bedienfelds leuchtet nicht, er bleibt komplett schwarz.
Ursache: Wenn die Anzeigeplatte ausfällt, leuchtet sie nicht, obwohl der Heizkessel weiterhin einwandfrei funktioniert.
Überprüfen Sie, ob der Heizkessel Wasser erhitzt oder Warmwasser (ACS) produziert, auch wenn Sie nichts auf dem Bildschirm sehen; wenn er blind funktioniert, liegt das Problem auf dieser Steuerplatine.
- 02
Das Display zeigt weder die Temperatur, noch Symbole, noch einen Fehlercode an.
Ursache: Der LCD-Kreis dieser Platine zeigt kein Bild mehr an, obwohl er weiterhin Strom erhält.
Überprüfen Sie, ob eine Anzeigeleuchte oder LED am Bedienfeld aktiv ist; wenn Strom vorhanden ist, aber kein Bild angezeigt wird, liegt der Fehler normalerweise im LCD dieser Platine.
- 03
Der Bildschirm flackert, ist intermittierend oder schaltet sich selbst ein und aus.
Ursache: Ein schlechter Kontakt im Stecker, der diese Platine mit der Hauptplatine verbindet, verursacht intermittierende Bildausfälle.
Bevor du sie wechselst, trenne den Stecker von der Hauptplatine und stecke ihn wieder richtig ein; oft ist der Fehler ein Kontaktproblem und nicht ein Problem mit der Platine.
Fehlercodes von Immergas, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| AL62 | Anforderung einer vollständigen Kalibrierung (Kalibrierung des Gasventils). | Nach dem Austausch oder der Neuprogrammierung der Steuer-/Displayplatine erkennt der Heizkessel das fehlende Tarieren der Platine und fordert eine Kalibrierung des Ventils; überprüfen Sie dies, indem Sie das Servicemenü aufrufen und AL62 bestätigen, und führen Sie dann die im Handbuch angegebene Kalibrierung durch. |
| AL80 | Blockierung durch Problem des Gasventil-Treibers (Fehlfunktion der Platine, die es ansteuert). | Die Treiberschaltung, die das Ventil ansteuert, befindet sich auf der Steuer-/Displayplatine; fällt die Leiterplatte aus, liefert sie kein Signal an das Ventil und der Heizkessel blockiert mit AL80; durch Messen des Ausgangs zum Ventil prüfen und, wenn das Ventil in Ordnung ist, einen Defekt der Platine bestätigen. |
| AL98 | Blockierung durch Erreichen der maximalen Anzahl von Softwarefehlern. | Die Software/konfiguration befindet sich auf der Platine; Ansammlung von Fehlern oder Korruption von Parametern auf der PCB verursacht AL98; überprüfen Sie, indem Sie einen Reset versuchen, und wenn der Fehler erneut auftritt, überprüfen/reprogrammieren Sie oder ein Techniker muss bestätigen, ob die Platine ersetzt werden muss. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: Placa electrónica Immergas 042650
- Katalogreferenz
- 042650
- SKU intern Uniclima
- PECIEM05013X
- Marke
- Immergas
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 1 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage
Häufige Fragen: die elektronische Platine 042650
Welche Störung behebt dieses Display für die Caesar Eco 11?
Mein Caesar Eco 14 hat einen schwarzen Bildschirm, ist das das Teil, das ich brauche?
Passt diese Bildschirmplatte für einen Caesar Eco Extra 11-14?
Ersetzt diese Platine auch die Hauptplatine des Boilers?
