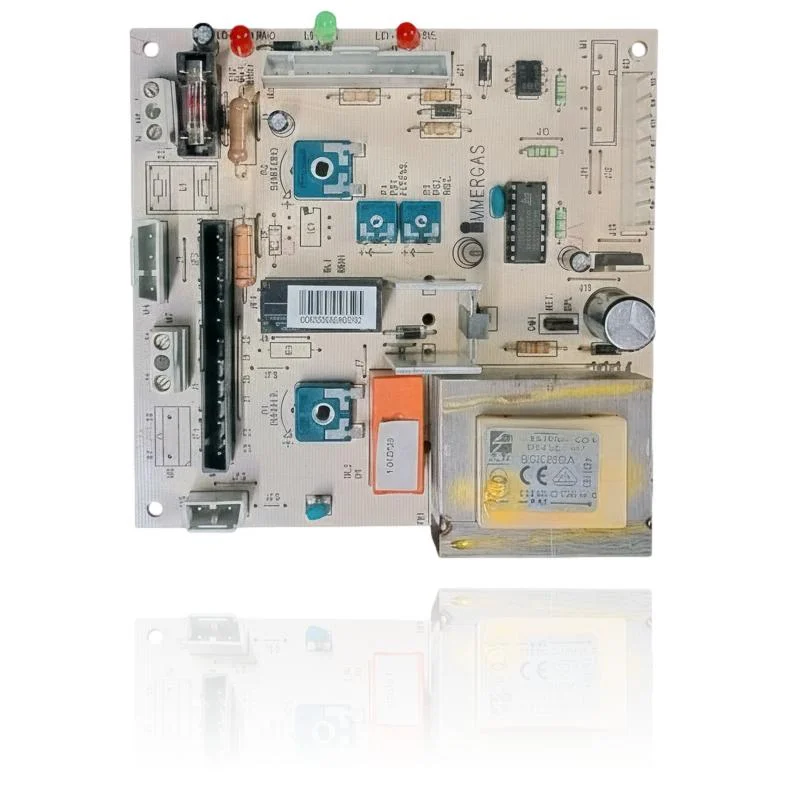

Elektronikplatine Immergas Zeus Maior 21/24 Ref. 018509
Die Immergas Zeus Maior Heizkessel verwenden die Steuerplatine Immergas Zeus Maior 21/24, die für die Steuerung der Zündung, die Modulation des Brenners, die Pumpe und die Sicherheitsfunktionen des Heizkessels verantwortlich ist. Bei einem Ausfall kann der Heizkessel möglicherweise nicht starten, sich blockieren oder sich unberechenbar verhalten und den Fehlercode E14 anzeigen, der auf eine blockierte Zündsteuerung hinweist. Diese Platine ist kompatibel mit den Modellen Zeus 21 Maior und Zeus 24 Maior sowie mit einigen Modellen der Avio Maior Reihe. Ein Techniker muss durch eine Diagnose bestätigen, ob sie ersetzt werden muss, wenn diese Symptome einer Fehlfunktion festgestellt werden.
- Teileart
- Elektronikplatinen
- Zustand
- Generalüberholt
- Katalogreferenz
- 018509
- Garantie
- 1 Jahr
Mit der Referenz 018509 kompatible Immergas-Kessel
Elektronische Platine mit der Referenz 018509. Vier bestätigte Kompatibilitäten: Zeus 24 Maior und Zeus 21 Maior.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Immergas Zeus 24 Maior | Zeus Maior | Kontrastiert |
| Immergas Zeus 21 Maior | Zeus Maior | Kontrastiert |
| Immergas Avio 24 Maior | Avio Maior | Kontrastiert |
| Immergas Avio 21 Maior | Avio Maior | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. 018509 das Teil für Ihren Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 018509 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome, die eine Diagnose auf der Elektronikplatine 018509 erfordern
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Heizkessel startet nicht: Es leuchtet weder eine Lampe noch das Display auf, als ob kein Strom ankommt.
Ursache: Die Platine ist das Gehirn, das die Zündung steuert; wenn ihre Stromversorgungsstufe ausfällt, ist das Gerät komplett tot, auch wenn Strom anliegt.
Überprüfen Sie die Sicherung der Platine und stellen Sie sicher, dass 230V an der Eingangsseite anliegen, bevor Sie sie als defekt betrachten.
- 02
Auf dem Display erscheint ein Sperrcode, der sich auch durch Aus- und Einschalten nicht entfernen lässt.
Ursache: Die Steuerelektronik erkennt eine Anomalie (Flamme, Sonde, Druck) und blockiert das Gerät aus Sicherheitsgründen.
Notiere den genauen Code und versuche einen vollständigen Reset, indem du den Strom für ein paar Sekunden unterbrichst; viele Blockierungen kommen von einer Sonde oder der Verkabelung, nicht von der Platine.
- 03
Das Thermostat oder die Fernbedienung sendet keine Befehle mehr an den Heizkessel, es arbeitet eigenständig.
Ursache: Das in die Platine integrierte Kommunikationsmodul verliert den Dialog mit dem externen Regler.
Überprüfen Sie die Verbindung des Busses oder die Drähte des Thermostats, bevor Sie die Platine austauschen.
- 04
Man hört, dass etwas versucht zu starten, aber die Pumpe oder der Brenner schalten sich nicht ein.
Ursache: Ein Ausgangsrelais auf der Platine schließt den Kontakt nicht, und das Signal erreicht nicht die Komponente, die starten soll.
Hören Sie, ob das Relais beim Anfordern von Wärme klickt; wenn kein Geräusch zu hören ist, messen Sie vorher die Spannung am entsprechenden Ausgangsstecker.
Fehlercodes von Immergas, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| E14 | Zündsteuereinheit blockiert (falsche Verbindung Leiterplatte-Steuereinheit) / Abgasdruckwächter im Fehlerzustand | Die Modulationsplatine 1.018509 kann E14 verursachen, wenn ihre Schnittstelle/Versorgung mit der Zündsteuereinheit ausfällt und die Verbindung Platine–Steuereinheit „not OK“ lässt. Durchgang des Kabelbaums, den Steuerausgang der Platine zur Steuereinheit (Relais/Startbefehl) und dass bei der Zündung Spannung anliegt prüfen; wenn der Befehl von der Platine nicht ausgeht, 1.018509 austauschen. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: Placa electrónica Immergas 018509
- Katalogreferenz
- 018509
- SKU intern Uniclima
- PLIM076
- Marke
- Immergas
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 0 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage
Datenblatt: Stück und verfügbare Dokumentation
Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.
- Hersteller der Platine
- Immergas (Logo neben dem Anschluss J9 aufgedruckt)
- Transformatormodell
- B5033BA
- Chargencode des Transformators
- 461/03
- Zulassungskennzeichnung
- CE
Häufige Fragen: die elektronische Platine 018509
Ist diese Elektronikplatine mit dem Heizkessel Immergas Zeus 24 Maior kompatibel?
Welche Kesselmodelle sind mit der Platine PLIM076 kompatibel?
Welcher Fehlercode ist mit dieser Platine verbunden?
Welcher Transformator wird für die Platine der Immergas Zeus Maior 21/24 benötigt?
Hat die Elektronikplatine ein CE-Zeichen?
