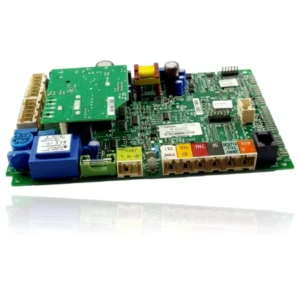

Elektronikplatine Kessel Chaffoteaux Pigma Green 25 EU / Ariston Clas Premium Evo 24

Chaffoteaux kompatibel mit der Referenz 6000189803

Elektronische Platine mit der Referenz 6000189803. 14 nachgewiesene Kompatibilitäten: Pigma Green 25 EU und Pigma Green 30 EU.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie kann man überprüfen, ob die Referenz 6000189803 das Teil für deinen Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 6000189803 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome, die eine Diagnose auf der Elektronikplatine 6000189803 erfordern

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Kessel zündet nicht und reagiert auf keinen Knopf der Steuerung.

  Ursache: Die Platine steuert den Start und die Ablesung des Panels; wenn sie ausfällt, reagiert der Kessel nicht.

  Überprüfen Sie, ob die Stromversorgung zur Platine ankommt und ob die interne Sicherung in Ordnung ist, bevor Sie sie austauschen.

• 02

  Das Wandthermostat kann keine Wärme von der Heizung anfordern.

  Ursache: Die Kommunikation mit dem Thermostat erfolgt über die Anschlüsse TA1/TA2 der Platine; wenn dieser Abschnitt ausfällt, kommt der Befehl nicht an.

  Brücken Sie keine Kontakte und speisen Sie keine Komponenten direkt zur Prüfung. Bitten Sie einen Techniker, die Ursache gemäß dem Handbuch des Modells und seiner Revision zu überprüfen, ohne die Schutzvorrichtungen zu deaktivieren. Das Symptom oder der Code bestätigt nicht allein, dass dieses Teil defekt ist.

• 03

  Das Wasser des Speichers wird nicht heiß, obwohl der Heizkessel normal funktioniert.

  Ursache: Die Steuerplatine liest den Sensor des Speichers über den Anschluss TNK; wenn er nicht erkannt wird, gibt sie keinen Befehl zum Erhitzen des ACS.

  Überprüfen Sie, ob der Sensor des Speichers richtig am Anschluss TNK angeschlossen ist, bevor Sie die Platine austauschen.

• 04

  Die Solaranlage bringt nichts, als ob sie nicht existieren würde.

  Ursache: Der Solaranschluss wird über den SOL-Anschluss der Platte gesteuert; wenn er nicht erkannt wird, wird die Solarenergie ignoriert.

  Überprüfen Sie die Verbindung des Solarsensors am Anschluss SOL und seine Kontinuität mit einem Multimeter.

• 05

  Der Kessel zündet und schaltet sich nach wenigen Sekunden wieder ab, als hätte er Angst.

  Ursache: Der FLAME-Anschluss empfängt das Signal der Flammenüberwachung; wenn die Platine es nicht richtig liest, wird das Gas aus Sicherheitsgründen abgeschnitten.

  Reinige die Flammensensor-Elektrode und überprüfe die Verkabelung bis zur Klemme FLAME, bevor du die Platine wechselst.

Fehlercodes von Chaffoteaux, die eine Diagnose erfordern

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt: Chaffoteaux 6000189803

Katalogreferenz

6000189803

SKU intern Uniclima

PLCH005

Marke

Chaffoteaux

Teileart

Elektronikplatinen

Einheiten auf Lager

0 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

4–5 Werktage (Deutschland)

Rückgabe

14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Versorgungsspannung

230 VAC

Transformator-Marke

COMELIT

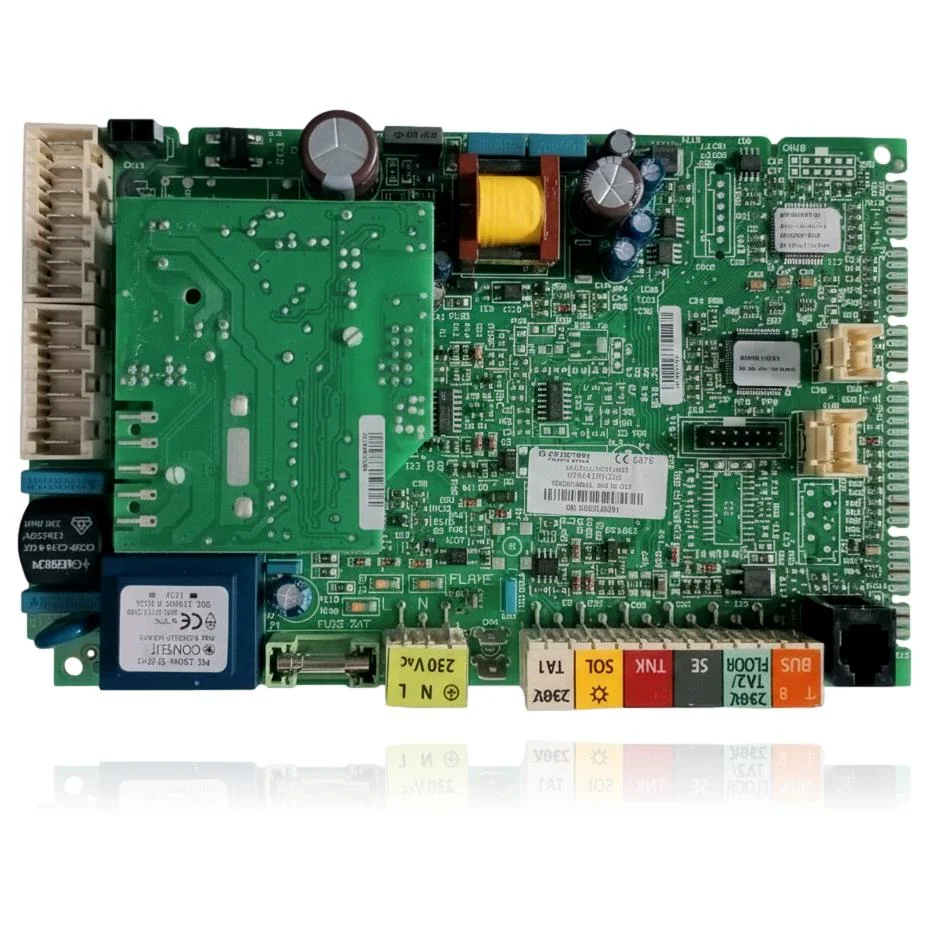

Auf der Leiterplatte identifizierte Anschlüsse

BUS T B, 230V TA2/FLOOR, SE, TNK, SOL, 230V TA1, N L, 230 VAC, FLAME, COMELIT
