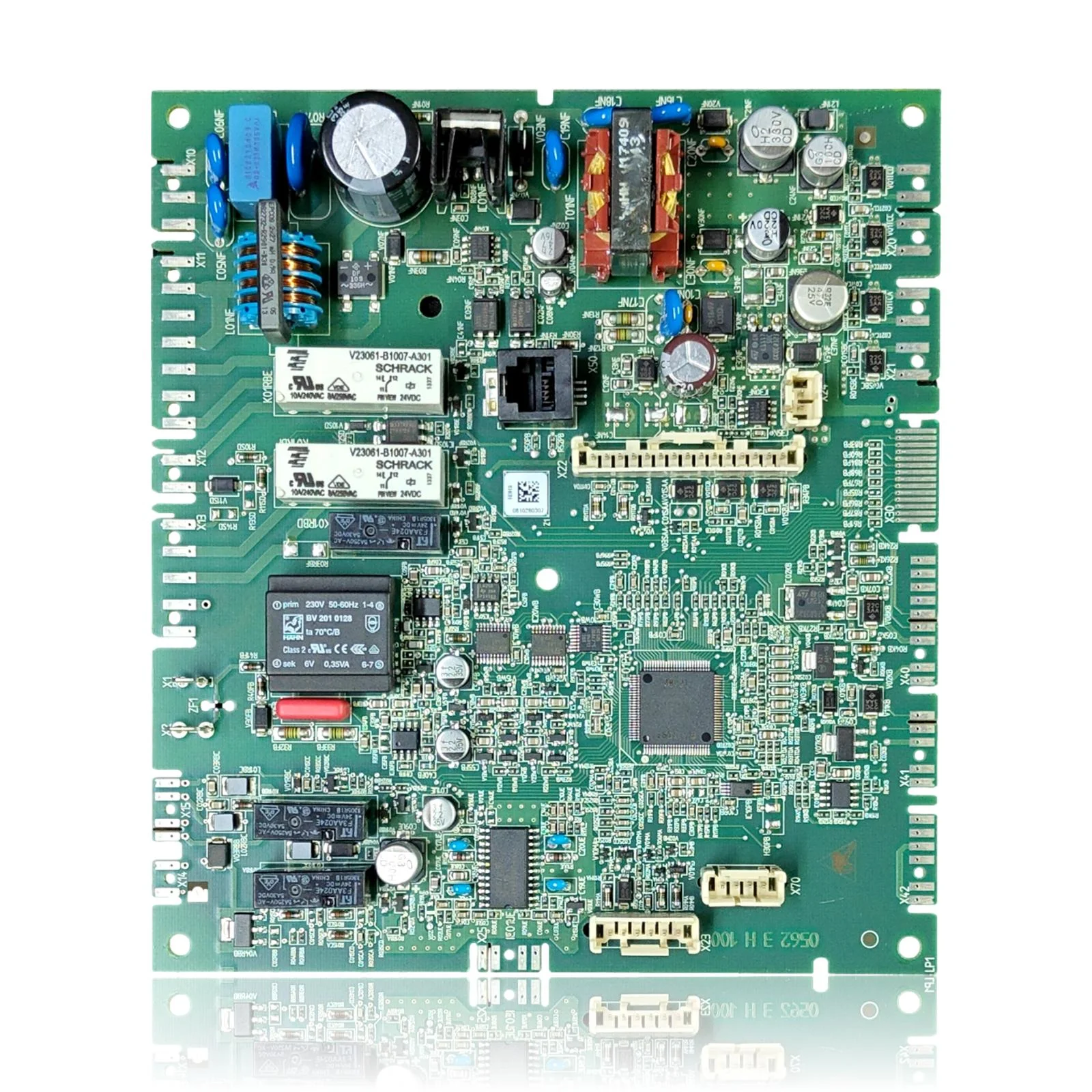

Elektronische Platine Siemens Baxi Roca Platinum Max Plus 33/33 F Ref. 7113920.02

Elektronische Steuerplatine hergestellt von Siemens (Code 7113920.02, Controller LMS15.000A349, Firmware V3.8.0.2.1) für Baxi Roca Platinum Max Plus 33/33F Heizkessel. Sie funktioniert bei 230V~/50Hz, wurde in Deutschland hergestellt und ist CE-0085BU0296 zertifiziert. Der Austausch erfordert zunächst die Bestätigung des Fehlers des Bauteils durch technische Diagnose, selbst wenn der Heizkessel nicht startet, nicht auf die Steuerungen reagiert oder das Display einen Fehler der Platine anzeigt.

Teileart: Elektronikplatinen
Zustand: Generalüberholt
SKU intern: PLBA141
Garantie: 1 Jahr

inkl. MwSt. Lager · 1 Stk

Kompatibilität

Kompatibel mit der Referenz Baxi Roca

Elektronische Platine. Eine nachgewiesene Kompatibilität: MAX PLUS 33/33 F.

Bewährte Kompatibilität

Kesselmodell	Familie	Überprüfung
Baxi Roca MAX PLUS 33/33 F	PLATINUM	Kontrastiert

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Leitfaden

Wie überprüft man, ob es das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Diagnose und Fehlercodes

Symptome, die eine Diagnose auf der Elektronikplatine erfordern

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

01
Der Kessel zündet nicht und reagiert auf keinen Befehl.
Ursache: Die Platine steuert die gesamte Heizungsanlage; wenn sie ausfällt, kannst du nichts über das Bedienfeld bedienen.
Überprüfen Sie, ob die Sicherung der Platine (wenn sichtbar) durchgebrannt ist, bevor Sie sie als defekt betrachten.
02
Das Display zeigt einen Fehlercode an, der direkt mit der Steuerplatine verbunden ist.
Ursache: Die Firmware der Platine führt eine Selbstdiagnose durch und zeigt einen Fehler an, wenn eine interne Anomalie erkannt wird.
Notiere den genauen Code, der im Display angezeigt wird: Wenn es sich um einen Sensorcode (NTC, Druck) handelt, könnte das Problem nicht die Platine sein.
03
Es blockiert nach ein paar Versuchen, obwohl Gas und sichtbare Flamme vorhanden sind.
Ursache: Die Sicherheitskontrolle der Platine schaltet ab, wenn das Flammensignal oder die Interlocks nicht korrekt empfangen werden.
Überprüfen Sie die Ionisationselektrode und ihre Verbindung, bevor Sie die Platte wechseln: ein schlechtes Flammensignal verursacht dieselbe Blockade.
04
Der Raumthermostat oder die angeschlossenen Zubehörteile stellen die Kommunikation mit dem Heizkessel ein.
Ursache: Die Platine verwaltet den Kommunikationsbus mit Thermostaten und externen Zubehörteilen.
Trenne und verbinde den Bus oder das Thermostat erneut und überprüfe, ob die Kommunikation wiederhergestellt wird, bevor du die Platine austauschst.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Technische Daten

Datenblatt: elektronische Platine Baxi Roca

SKU intern Uniclima: PLBA141
Marke: Baxi Roca
Teileart: Elektronikplatinen
Einheiten auf Lager: 1 Stk.
Zustand: Generalüberholt
Garantie: 1 Jahr
Versand: 4–5 Werktage (Deutschland)
Rückgabe: 14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Spannung: 230V~
Frequenz: 50Hz
Steuerungsmodell: LMS15.000A349
Firmware-Version: V3.8.0.2.1
Maximaler TSA: 10s
CE-Zertifizierung: CE-0085BU0296
Herstellungsland: Hergestellt in Deutschland
Teilenummer (Siemens): 7113920.02
Hersteller der Relais: SCHRACK V23061-B1007-A301 (Relais, nicht die komplette Platine)

Vor dem Kauf

Die sichtbaren Relais auf dieser Platine sind mit SCHRACK gekennzeichnet: Das ist der Hersteller der Relais, nicht der gesamten Platine (die Platine ist von Siemens).

Häufig gestellte Fragen

Häufige Fragen zur Elektronikplatine

Wer stellt die Platine 7113920.02 der Baxi Roca Platinum Max Plus 33/33F her?

Siemens, gemäß der Kennzeichnung auf dem Etikett, mit CE-Zertifizierung 0085BU0296 und hergestellt in Deutschland.

Welcher Regler ist auf der Platine der Platinum Max Plus 33/33F installiert?

Das Modell LMS15.000A349 mit der Firmware V3.8.0.2.1, laut Etikett.

Ist diese Platine mit einem anderen Heizkessel außer dem Platinum Max Plus 33/33F kompatibel?

Nein; die Platinum Max Plus 33/33F ist das einzige Heizkesselmodell, das in diesem Datenblatt als kompatibel angegeben ist.

Welche Störung zeigt an, dass die Platine der Baxi Roca Platinum Max Plus gewechselt werden muss?

Dass der Kessel nicht zündet, nicht auf die Steuerungen reagiert oder das Display einen Plattenfehler anzeigt.

Bei welcher Spannung arbeitet die Platte 7113920.02?

230V bei 50Hz, laut Etikett.
