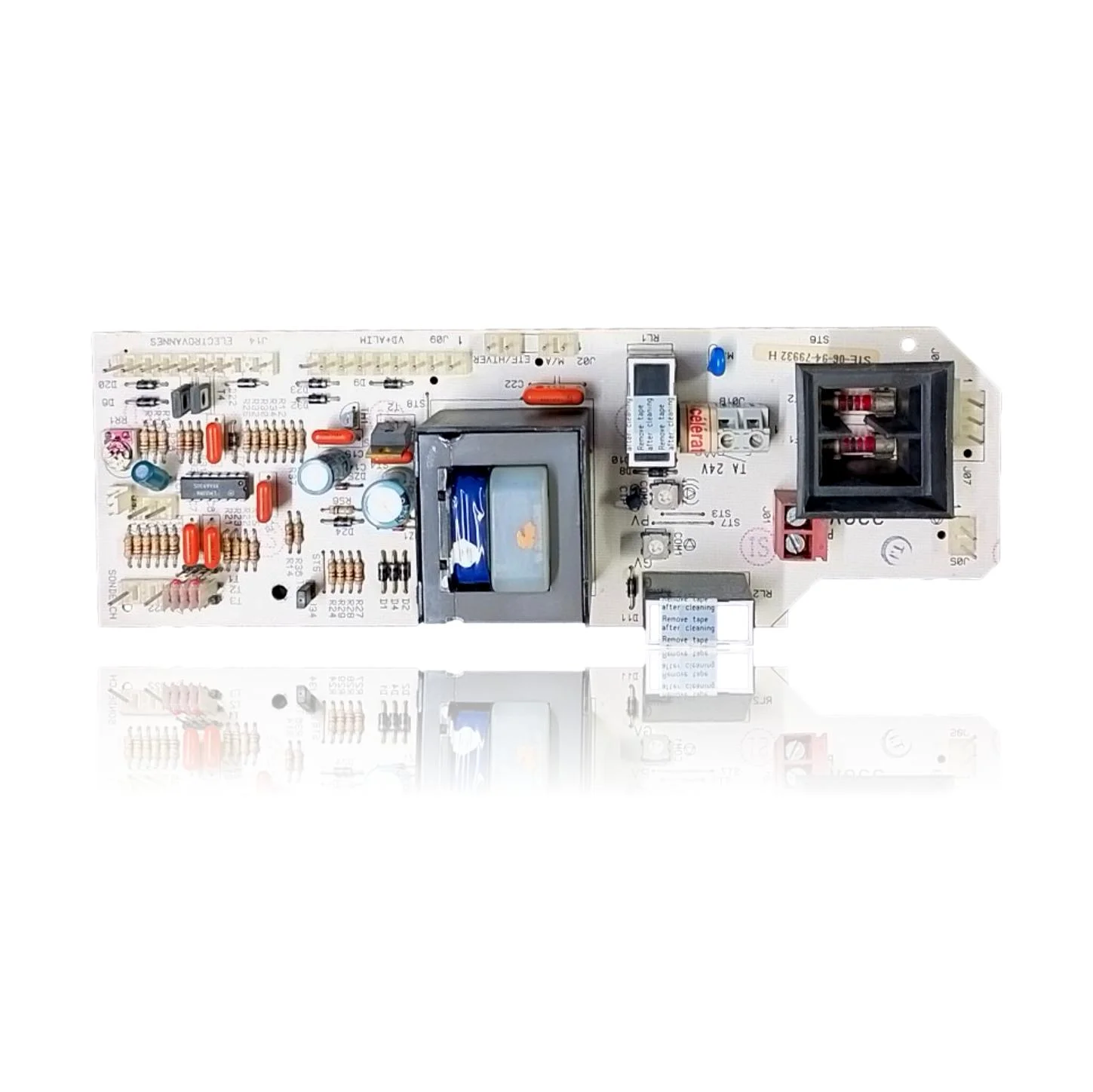

Placa Electronica Baxi Roca NGM 15/20 SE - Chaffoteaux Et Maury Ref. 005679932
Hauptplatine des Heizkessels Baxi Roca NGM 15/20 SE. Die Fabrik Chaffoteaux et Maury für Roca / Baxi Roca, die die Handelsreferenz 005679932 zuweist; auf der Platine selbst ist der Code 79931-G des nackten PCB aufgedruckt, während das montierte Set als 79932 identifiziert wird. Sie wird ersetzt, wenn der Heizkessel nicht startet, nicht auf die Steuerungen reagiert oder die Kommunikation mit dem Thermostat verliert.
inkl. MwSt.
Per WhatsApp anfragenBaxi Roca kompatibel mit der Referenz 005679932
Elektronische Platine mit der Referenz 005679932. Eine nachgewiesene Kompatibilität: NGM 15/20 SE.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Baxi Roca NGM 15/20 SE | NGM | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie kann man überprüfen, ob die Referenz 005679932 das Teil für deinen Heizkessel ist?
Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 005679932 vergleichen. Ist sie nicht sichtbar, das Teil nicht allein anhand der Form bestimmen.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome und Fehler, die die Elektronikplatine 005679932 behebt.
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Kessel zündet nicht, macht kein Geräusch und das Display ist aus.
Ursache: Die Platine verteilt die Stromversorgung; wenn sie ausfällt, gelangt kein Strom zu den anderen Komponenten.
Überprüfe, ob Spannung im Netz an der Heizung anliegt, und kontrolliere die Sicherung der Platine mit einem Multimeter, bevor du sie ausschließt.
- 02
Der Raumthermostat steuert den Heizkessel nicht.
Ursache: Die Kommunikation mit dem Thermostat erfolgt über einen Schaltkreis auf der Platine; wenn dieser Schaltkreis ausfällt, erhält der Kessel die Befehle nicht.
Brücke die Anschlüsse des Thermostats auf der Platine direkt, um zu überprüfen, ob der Fehler im Kabel oder in der Platine liegt.
- 03
Der Heizkessel verliert die Verbindung zum Thermostat und funktioniert intermittierend.
Ursache: Ein intermittierender Fehler auf der Platine führt dazu, dass der Heizbefehl nur manchmal ankommt.
Überprüfen Sie, ob das Kabel des Thermostats keine lockere Verbindung hat oder eingeklemmt ist, bevor Sie die Platine wechseln.
- 04
Kein Knopf am Bedienfeld reagiert, weder zum Einschalten noch zur Temperatureinstellung.
Ursache: Der Mikroprozessor der Platine liest und führt die Befehle des Panels aus; wenn er beschädigt ist, funktioniert er nicht mehr.
Notiere, ob der Fehler nach einem Stromausfall oder einem Spannungsspitze aufgetreten ist, das ist ein häufiges Indiz für eine beschädigte Platine.
Fehlercodes von Baxi Roca, die dieses Teil behebt.
| Code | Störung | Diagnose und Lösung |
|---|---|---|
| 20 | Kommunikationsfehler zwischen Steuerung und Bedienteil. | Die Leiterplatte (PCB) kann diesen Code verursachen, wenn der Kommunikationsbus zur Bedieneinheit/zum Display ausfällt: Verlust der 5 V, Takt-/Datenleitung oder defekter Transceiver auf der Leiterplatte. Durchgang der Verkabelung und 5 V am Bus-Stecker prüfen; wenn Bedieneinheit und Kabel in Ordnung sind, die Platine 005679932 austauschen. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: Baxi Roca 005679932
- Katalogreferenz
- 005679932
- Marke
- Baxi Roca
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 1 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 1–2 Werktage
- Rückgabe
- 14 Tage
Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden
Was wir nicht überprüfen konnten, erscheint hier nicht.
- Netzspannung
- 220 V
- Versorgung des Raumthermostats (TA)
- 24 V
- Echter Hersteller (OEM)
- Chaffoteaux et Maury (Montrouge, Frankreich)
- Code PCB nackt
- 79931-G
- Referenz montierte Einheit (Chaffoteaux et Maury)
- 79932 (Etikett STE-06-94-79932 H)
- Handelsreferenz (Roca / Baxi Roca)
- 005679932
- Der physische Hersteller dieser Platine ist Chaffoteaux et Maury, obwohl sie unter der Marke Roca / Baxi Roca mit der Referenz 005679932 vertrieben wird; es handelt sich nicht um unterschiedliche Teile, sondern um dieselbe Platine mit zwei Identifikationen.
Häufige Fragen: die elektronische Platine 005679932
Warum ist auf der Plakette des Roca Baxi NGM 15/20 SE der Schriftzug Chaffoteaux aufgedruckt, wenn mein Heizkessel Roca / Baxi ist?
Gilt dieses Platten für meinen Roca Baxi NGM 15/20 SE?
Welche Spannung benötigt das Raumthermostat, das an die Platine der NGM 15/20 SE angeschlossen ist?
Ist die Referenz 005679932 und der auf dem Schild aufgedruckte Code 79932 dasselbe Teil?
Wann muss dieses Plättchen in der NGM 15/20 SE ersetzt werden?
