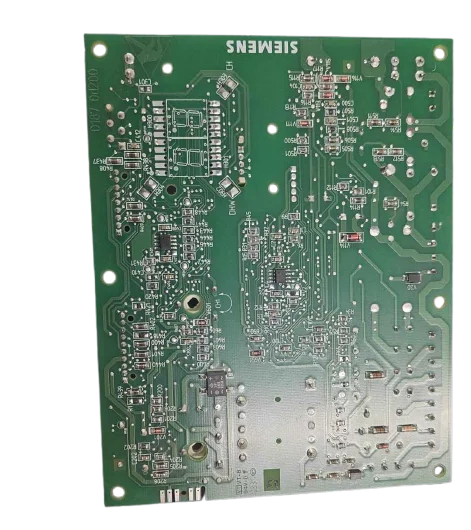

Siemens Elektronikplatine für Combi 28 HE, Duo Tec und Platinum Combi
Wenn Sie den Warmwasserhahn öffnen oder die Heizung einschalten, ist die Siemens Elektronikplatine für Combi 28 HE, Duo Tec und Platinum Combi verantwortlich für die Steuerung des Zündens, die Modulation des Brenners und die Pumpe des Heizkessels. Wenn dieses Bauteil ausfällt, können Sie feststellen, dass der Heizkessel nicht startet, sich blockiert oder ein unregelmäßiges Verhalten zeigt, was zu Fehlercodes wie E151, E154 oder E135 führen kann. Diese Platine ist kompatibel mit Modellen der Serien Combi, Duo und Platinum, darunter der Combi 28 HE und der Duo Tec 28 HE. Sie sollte ersetzt werden, wenn Sie Funktionsprobleme haben oder Fehler im System angezeigt werden.
inkl. MwSt.
Per WhatsApp anfragenDatenblatt: Baxi Roca kompatibel mit der Referenz 7690360
Elektronische Platine mit der Referenz 7690360. 12 nachgewiesene Kompatibilitäten: 28 HE und Tec 24 HE.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Baxi Roca 28 HE | Kombigerät | Kontrastiert |
| Baxi Roca Tec 24 HE | Duo | Kontrastiert |
| Baxi Roca Tec 28 HE | Duo | Kontrastiert |
| Baxi Roca Tec 28 HE A | Duo | Kontrastiert |
| Baxi Roca Tec 33 HE | Duo | Kontrastiert |
| Baxi Roca Combi 24 HE | Platinum | Kontrastiert |
| Baxi Roca Combi 28 HE | Platinum | Kontrastiert |
| Baxi Roca Combi 28 HE A | Platinum | Kontrastiert |
| Baxi Roca Combi 33 HE | Platinum | Kontrastiert |
| Baxi Roca Combi 40 HE | Platinum | Kontrastiert |
| Baxi Roca Gold Combi 28 HE | Potterton | Kontrastiert |
| Baxi Roca Promax 28 HE Plus | Potterton | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie kann man überprüfen, ob die Referenz 7690360 das Teil für deinen Heizkessel ist?
Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 7690360 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome und Fehler, die die Elektronikplatine 7690360 behebt.
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Kessel startet nicht und auf dem Display erscheint ein Fehlercode für die Platine oder die Kommunikation.
Ursache: Die Platine steuert die gesamte Logik des Heizkessels; ein interner Fehler kann einen solchen generischen Code verursachen.
Schalte die Stromversorgung für 30 Sekunden ab und schalte sie dann wieder ein, um zu sehen, ob der Fehlercode erneut erscheint, bevor du die Platine ausschließt.
- 02
Der Brenner zündet mit einer instabilen Flamme, die ohne ersichtlichen Grund steigt und fällt.
Ursache: Die Platine moduliert das Gasventil entsprechend der Nachfrage; wenn die Steuerungselektronik ausfällt, gerät die Modulation außer Kontrolle.
Überprüfen Sie den Gasdruck am Eingang und den Zustand des Brenners, bevor Sie ihn der Platine zuordnen.
- 03
Der Thermostat der Wohnung kann den Heizkessel nicht einschalten, obwohl Wärme angefordert wird.
Ursache: Die Steuerplatine empfängt dieses Signal über ihre Niederspannungsanschlüsse und übersetzt es in einen Zündbefehl.
Brücke die Nachfrage direkt auf der Platine, um auszuschließen, dass der Fehler im Thermostat oder seiner Verkabelung liegt.
- 04
Der Heizkessel schaltet sich während eines Heiz- oder Warmwasserzyklus von selbst ab.
Ursache: Ein intermittierender Fehler auf der Platine kann falsche Messwerte erzeugen, die einen Sicherheitsabschaltung verursachen.
Notiere den genauen Zeitpunkt, an dem sie sich ausschaltet (Start, Modulation, Stopp), um einzugrenzen, ob der Fehler von der Platine oder einem Sensor stammt.
Fehlercodes von Baxi Roca, die dieses Teil behebt.
| Code | Störung | Diagnose und Lösung |
|---|---|---|
| E151 | Innenfehler der Heizkesselkarte. | Interner Fehler der Leiterplatte (PCB). Spannungen/Erdungen und Steckverbinder überprüfen; wenn der Fehler nach Reset und Prüfungen weiterhin besteht, durch Austausch der Leiterplatte bestätigen. |
| E154 | Interner Fehler der Heizkesselkarte. | Interner Defekt der Leiterplatte. Nach Reset und Überprüfung der Verkabelung, wenn er wieder auftritt, die Stromversorgung überprüfen und die Leiterplatte austauschen. |
| E135 | Interner Fehler der Karte. | Interne Störung der Leiterplatte. Stromversorgung überprüfen und Reset durchführen; wenn nicht behoben und keine anderen Ursachen vorliegen, die Leiterplatte austauschen. |
| E.02 .16 | Zeitüberschreitung bei der Kommunikation mit dem internen Speicher der Heizkesselkarte. | Die Leiterplatte kann nicht mit ihrem internen Speicher kommunizieren (Platinenfehler). Elektromagnetische Störungen und Anschlüsse überprüfen; wenn der Fehler bestehen bleibt, die Hauptleiterplatte austauschen. |
| E.02 .17 | Dauerhaft fehlende Kommunikation zwischen dem Gasventil und der Leiterplatte des Heizkessels. | Kommunikationsfehler der Leiterplatte (Bus/Steuerung) mit dem Gasventil aufgrund eines Platinen- oder Leitungsdefekts. Kabelbaum/Steckverbinder CN1/CN2 und EMV überprüfen; wenn nicht behoben, die Platine austauschen. |
| H.01 .00 | Vorübergehender Kommunikationsausfall zwischen dem Gasventil und der Platine des Heizkessels. | Vorübergehende Kommunikationsunterbrechung, die von der Leiterplatte verwaltet wird; wenn die Platine ausfällt, tritt die Meldung erneut auf. CN1/CN2 und Versorgung überprüfen; wenn das Problem bestehen bleibt, die Hauptleiterplatte austauschen. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: Baxi Roca 7690360
- Katalogreferenz
- 7690360
- Marke
- Baxi Roca
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 1 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 1–2 Werktage
- Rückgabe
- 14 Tage
Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden
Was wir nicht überprüfen konnten, erscheint hier nicht.
- Hersteller der Komponente
- Siemens
Häufige Fragen: die elektronische Platine 7690360
Wer stellt die Elektronikplatine für den Kombi 28 HE Heizkessel her?
Ist diese Platine für meinen Kombi 28 HE Heizkessel geeignet?
Ist die Siemens PLBA148 Platine mit der Duo Tec Reihe kompatibel?
Ist diese Platine auch für die Potterton Promax 28 HE Plus geeignet?
Welche Fehlercodes sind mit dieser Platine kompatibel?
Wie viele Modelle sind mit der Elektronikplatine Siemens PLBA148 kompatibel?
