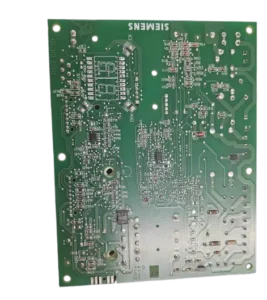

Placa Electrónica Siemens Para Combi 28 HE, Duo Tec Y Platinum Combi
Cuando abres el grifo de agua caliente o enciendes la calefacción, la Placa Electrónica Siemens para Combi 28 HE, Duo Tec y Platinum Combi es la responsable de controlar el encendido, la modulación del quemador y la bomba de la caldera. Si esta pieza falla, podrás notar que la caldera no arranca, se bloquea o presenta un funcionamiento errático, lo que puede generar códigos de error como E151, E154 o E135. Esta placa es compatible con modelos de las gamas Combi, Duo y Platinum, entre ellos el Combi 28 HE y el Duo Tec 28 HE. Un técnico debe confirmar mediante diagnóstico si procede sustituir cuando experimentas problemas de funcionamiento o se muestran errores en el sistema.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- Referencia de catálogo
- 7690360
- Garantía
- 1 año
Calderas Baxi Roca compatibles con la referencia 7690360
Placa electrónica con referencia 7690360. 12 compatibilidades contrastadas: 28 HE y Tec 24 HE.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Baxi Roca 28 HE | Combi | Contrastada |
| Baxi Roca Tec 24 HE | Duo | Contrastada |
| Baxi Roca Tec 28 HE | Duo | Contrastada |
| Baxi Roca Tec 28 HE A | Duo | Contrastada |
| Baxi Roca Tec 33 HE | Duo | Contrastada |
| Baxi Roca Combi 24 HE | Platinum | Contrastada |
| Baxi Roca Combi 28 HE | Platinum | Contrastada |
| Baxi Roca Combi 28 HE A | Platinum | Contrastada |
| Baxi Roca Combi 33 HE | Platinum | Contrastada |
| Baxi Roca Combi 40 HE | Platinum | Contrastada |
| Baxi Roca Gold Combi 28 HE | Potterton | Contrastada |
| Baxi Roca Promax 28 HE Plus | Potterton | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 7690360 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 7690360; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la placa electrónica 7690360
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no arranca y en el display aparece un código de fallo de placa o de comunicación
Causa: La placa gestiona toda la lógica de la caldera; un fallo interno puede provocar ese tipo de código genérico.
Corta la corriente 30 segundos y vuelve a dar tensión para ver si el código reaparece antes de descartar la placa.
- 02
El quemador enciende con una llama inestable, que sube y baja sin motivo aparente
Causa: La placa modula la válvula de gas según la demanda; si su electrónica de control falla, la modulación se descontrola.
Revisa la presión de gas de entrada y el estado del quemador antes de atribuirlo a la placa.
- 03
El termostato de la vivienda no logra encender la caldera aunque pide calor
Causa: La placa recibe esa señal por sus bornes de baja tensión y la traduce en orden de encendido.
No fuerces, golpees ni puentees el componente. Pide una comprobación técnica conforme al manual del equipo antes de decidir su sustitución.
- 04
La caldera se apaga sola a mitad de un ciclo de calefacción o de agua caliente
Causa: Un fallo intermitente en la placa puede generar lecturas erróneas que provocan un corte de seguridad.
Anota en qué momento exacto se apaga (arranque, modulación, parada) para acotar si el fallo es de la placa o de una sonda.
Códigos de error Baxi Roca que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| E151 | Error interior de la tarjeta de la caldera. | Fallo interno de la placa electrónica (PCB). Verificar tensiones/tierras y conectores; si el error persiste tras reset y comprobaciones, confirmar la causa mediante el procedimiento de diagnóstico del fabricante. |
| E154 | Error interno tarjeta de caldera. | Defecto interno de la placa electrónica. Tras reset y revisión de cableado, si reaparece, comprobar alimentación y sustituir la placa. |
| E135 | Error interior de la tarjeta. | Avería interna de la PCB. Comprobar alimentación y realizar reset; si no se corrige y no hay otras causas, sustituir la placa. |
| E.02 .16 | Timeout comunicación con memoria interior de la tarjeta de la caldera. | La PCB no consigue comunicarse con su memoria interna (fallo de placa). Verificar perturbaciones electromagnéticas y conexiones; si persiste, sustituir la tarjeta principal. |
| E.02 .17 | Falta de comunicación permanente entre la válvula del gas y la tarjeta de la caldera. | Fallo de comunicación de la PCB (bus/control) con la válvula de gas por avería de placa o línea. Revisar mazo/conectores CN1/CN2 y EMI; si no se resuelve, sustituir la placa. |
| H.01 .00 | Falta de comunicación temporal entre la válvula del gas y la tarjeta de la caldera. | Interrupción temporal de comunicación gestionada por la PCB; cuando la placa falla, el aviso reaparece. Verificar CN1/CN2 y suministro; si persiste, sustituir la tarjeta principal. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Baxi Roca 7690360
- Referencia de catálogo
- 7690360
- SKU interno Uniclima
- PLBA148
- Marca
- Baxi Roca
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Fabricante del componente
- Siemens
Dudas frecuentes sobre la placa electrónica 7690360
¿Quién fabrica la placa electrónica para la caldera Combi 28 HE?
¿Esta placa vale para mi caldera Combi 28 HE?
¿La placa Siemens PLBA148 es compatible con la gama Duo Tec?
¿Esta placa también sirve para la Potterton Promax 28 HE Plus?
¿Qué códigos de error son compatibles con esta placa?
¿Cuántos modelos son compatibles con la placa electrónica Siemens PLBA148?
