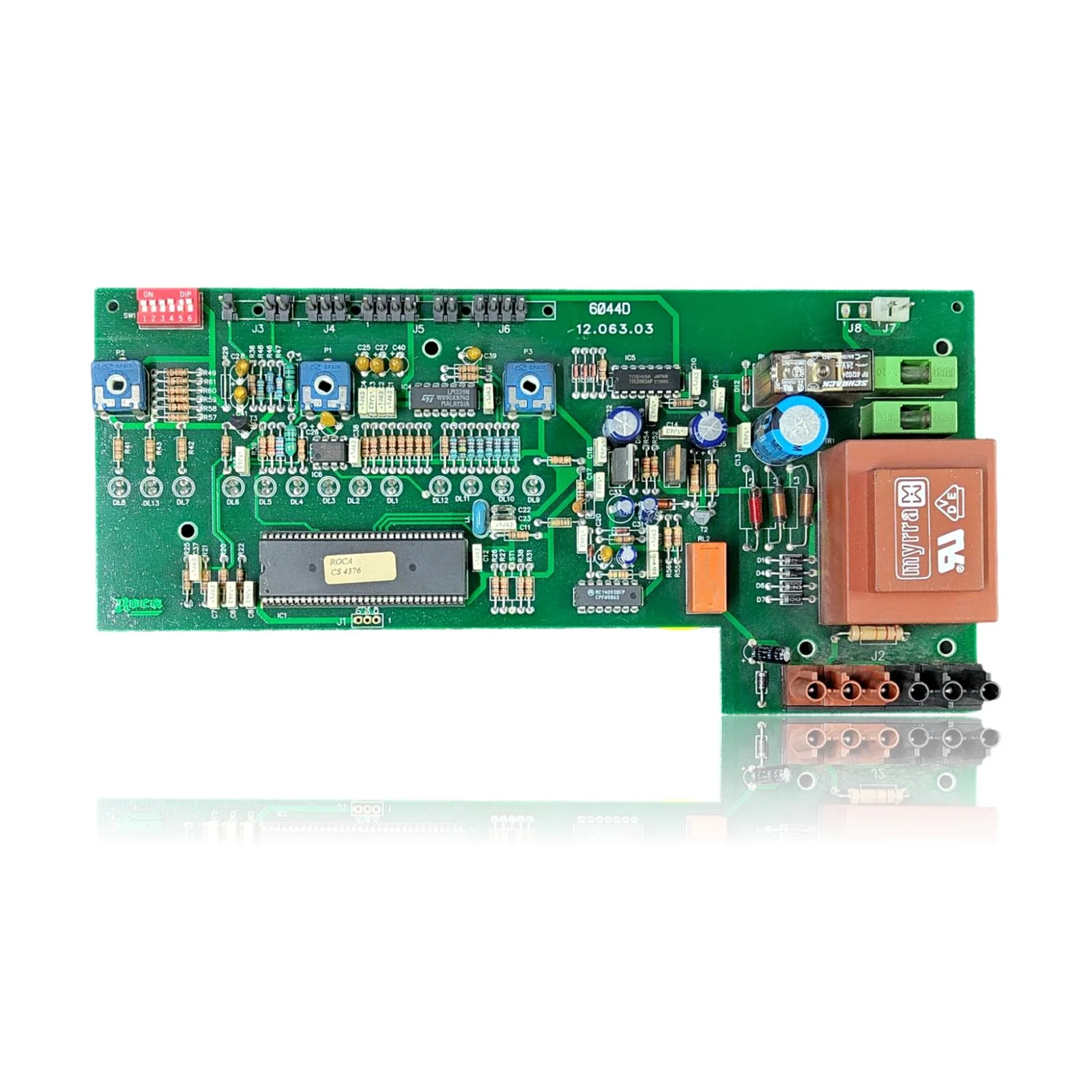

Platine Elektronik Baxi Roca Victoria RS 20/20 Ref. 122123000
Elektronische Steuerplatine für Baxi Roca Victoria RS 20/20. Der Hauptchip trägt das eigene Markenzeichen Roca (CS 4376); außerdem enthält er einen STMicroelectronics LM339N Komparator, einen Toshiba TD62083AP Treiber, CMOS Logik und ein Schrack RP41202 Relais mit 24V. Bedruckter Plattencode: 6044D / 12.063.03. Der Austausch erfordert zunächst die Bestätigung des Fehlers des Bauteils durch eine technische Diagnose, selbst wenn die Platine die Heizung nicht mehr korrekt steuert.
- Teileart
- Elektronikplatinen
- Zustand
- Generalüberholt
- Katalogreferenz
- 122123000
- Garantie
- 1 Jahr
Baxi Roca kompatibel mit der Referenz 122123000
Elektronische Platine mit der Referenz 122123000. Vier bestätigte Kompatibilitäten: RS 20/20 und RS 20/20 (V.01).
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Baxi Roca RS 20/20 | Roca/Baxi Victoria RS 20/20 | Kontrastiert |
| Baxi Roca RS 20/20 (V.01) | Roca/Baxi Victoria RS 20/20 | Kontrastiert |
| Baxi Roca RS 20/20 GN (V.01) | Roca/Baxi Victoria RS 20/20 | Kontrastiert |
| Baxi Roca RS 20/20 GP (V.01) | Roca/Baxi Victoria RS 20/20 | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. 122123000 das Teil für Ihren Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 122123000 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome, die eine Diagnose auf der Elektronikplatine 122123000 erfordern
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Heizkessel zündet nicht oder blockiert intermittierend.
Ursache: Die Steuerlogik dieser Platine kann unregelmäßig ausfallen, bevor sie ganz aufhört zu funktionieren.
Notiere, ob der Fehler immer an derselben Stelle im Einschaltzyklus auftritt: Das hilft, einen Plattenfehler von einem einmaligen Fehler zu unterscheiden.
- 02
Man hört das Klicken des Relais, aber das entsprechende Element startet nicht.
Ursache: Das Relais dieser Platine gibt den Befehl, aber wenn es abgenutzt ist, schließt der interne Kontakt nicht richtig.
Bei ausgeschaltetem Kessel überprüfen Sie mit einem Multimeter, ob im Stromkreis, der das Relais steuert, Kontinuität besteht, bevor Sie die Platine austauschen.
- 03
Ein Element (Pumpe, Gasventil) erhält keinen Strom, obwohl alles andere funktioniert.
Ursache: Das Relais auf dieser Platine ist dafür verantwortlich, die Stromversorgung für diese spezielle Komponente zu ermöglichen.
Überprüfen Sie zuerst, ob das Bauteil selbst funktioniert, indem Sie es direkt mit Strom versorgen, bevor Sie annehmen, dass der Fehler auf die Platine zurückzuführen ist.
- 04
Der Heizkessel schaltet sich unregelmäßig ein und aus, ohne klares Muster.
Ursache: Bei alten Platten wie dieser kann die Logik im Laufe der Zeit degradieren und zufällige Fehler verursachen.
Überprüfen Sie visuell, ob Feuchtigkeit, Oxidation oder aufgeblähte Komponenten auf der Platine vorhanden sind, bevor Sie sich für einen Austausch entscheiden.
Fehlercodes von Baxi Roca, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| 60-90 | Das Flammenrelais funktioniert nicht richtig oder klebt. | Das Flammenrelais sitzt auf der Leiterplatte (PCB); wenn seine Kontakte verkleben oder seine Spule ausfällt, verwaltet/erkennt die Elektronik die Flamme nicht und geht in Störung. Auf der Leiterplatte die Spulenspannung und das Schalten des Relais bei Anforderung prüfen. |
| 50-70-90 | Defekt im Sicherheitsrelais: schließt nach der Anforderung nicht. | Das Sicherheitsrelais ist in die Leiterplatte integriert; schließt es aufgrund beschädigter Kontakte/kalter Lötstellen oder eines Fehlers im Steuerkreis nicht, versorgt die Leiterplatte die Sicherheits-/Gaskette nicht. Auf der Leiterplatte die Spulenansteuerung und das Schließen der Relaiskontakte nach dem Befehl prüfen. |
| 40-60-70-90 | Sicherheitsrelais: sehr lange Zündzeit. | Die Zündzeit wird von der Leiterplatte über das Sicherheitsrelais verwaltet; schaltet das Relais/der Steuerkreis der Platine nicht rechtzeitig, erscheint dieser Code. Die Steuersignale und Zeiten auf der Leiterplatte sowie das tatsächliche Schalten des Relais prüfen. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: Baxi Roca 122123000
- Katalogreferenz
- 122123000
- SKU intern Uniclima
- PLBA144
- Marke
- Baxi Roca
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 3 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage
Datenblatt: Stück und verfügbare Dokumentation
Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.
- Plattenkode (Vorderseite)
- 6044D / 12.063.03
- Hauptchip
- ROCA CS 4376
- IC4 (Vergleicher)
- ST LM339N W990X9740 MALAYSIA
- IC5 (Treiber)
- TOSHIBA JAPAN TD62083AP 9T9NK5
- CMOS-Logik
- MC14093BCP CPFW9803
- Relais RL1
- SCHRACK RP 41202 24V
- Der Hauptchip trägt die Eigenmarke Baxi Roca; die Hilfskomponenten (Komparator, Treiber, Relais) stammen von anderen Herstellern, wie es bei diesen Platinen üblich ist.
Häufige Fragen: die elektronische Platine 122123000
Welcher Chip ist auf der Hauptplatine der Baxi Roca Victoria RS 20/20 verbaut?
Handelt es sich um eine 100% Baxi Roca-Platine oder enthält sie Komponenten von anderen Herstellern?
Wann muss die Platine einer Baxi Roca RS-20/20 ausgetauscht werden?
