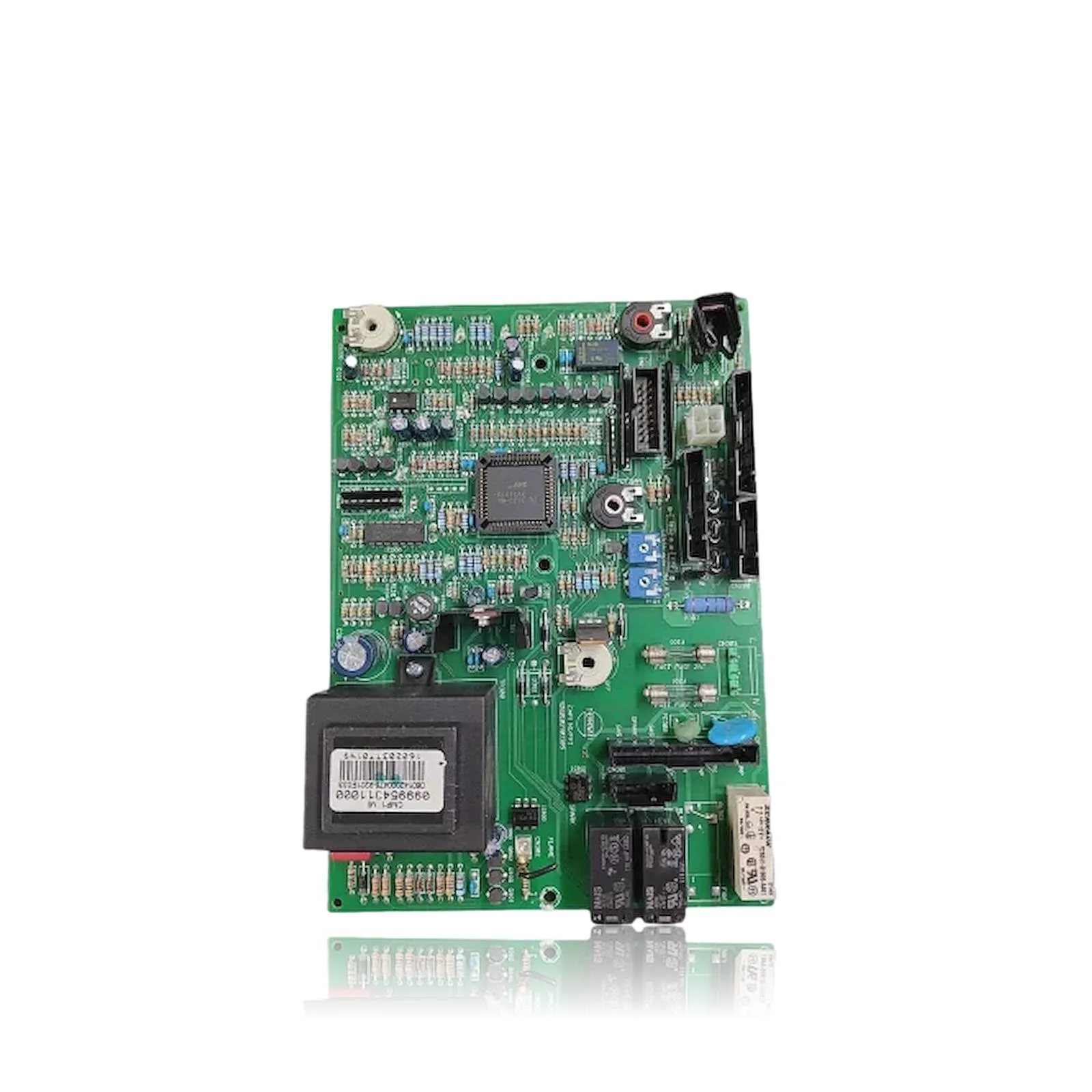

Elektronikplatine für Kessel DESY 24 CA CPR - Ref. 65101374
Die Ecoflam Desy Heizkessel, wie der Desy 24 CA CPR, verwenden diese elektronische Platine zur Steuerung von Funktionen wie Zündung, Brennermodulation und Sicherheitssystemen. Wenn die Platine ausfällt, kann es sein, dass der Heizkessel nicht startet, sich blockiert oder ein unregelmäßiges Verhalten zeigt. Es können auch Fehlercodes wie 301, 303, 305, 306 oder 307 auftreten, die mit internen Problemen der Elektronik verbunden sind. Dieses Bauteil ist kompatibel mit Modellen der Ecoflam Desy 24 Reihe sowie mit einigen Ariston Heizkesseln. Ein Techniker muss durch eine Diagnose bestätigen, ob sie bei auftretenden Fehlern ausgetauscht werden muss, um größere Probleme zu vermeiden.
Ecoflam kompatibel mit der Referenz 65101374
Elektronische Platine mit der Referenz 65101374. Acht bestätigte Kompatibilitäten: Desy + 24 CA CPR und Desy + 24 CS CPR.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Ecoflam Desy + 24 CA CPR | Ecoflam Desy + 24 | Kontrastiert |
| Ecoflam Desy + 24 CS CPR | Ecoflam Desy + 24 | Kontrastiert |
| Ecoflam TX 23 MFFI | Ariston (kompatible Baureihe) | Kontrastiert |
| Ecoflam TX 23 MI | Ariston (kompatible Baureihe) | Kontrastiert |
| Ecoflam EST 23 MI | Ariston (kompatible Baureihe) | Kontrastiert |
| Ecoflam EST IN 23 MCSI | Ariston (kompatible Baureihe) | Kontrastiert |
| Ecoflam TEC IN 23 MFFI | Ariston (kompatible Baureihe) | Kontrastiert |
| Ecoflam Microgenus 23 MFFI | Ariston (kompatible Baureihe) | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. 65101374 das Teil für Ihren Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 65101374 vergleichen. Ist sie nicht sichtbar, das Teil nicht allein anhand der Form bestimmen.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome, die eine Diagnose auf der Elektronikplatine 65101374 erfordern
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Kessel zündet überhaupt nicht, und die Kontrolllampe leuchtet nicht.
Ursache: Die elektronische Steuerung erhält keinen Strom oder hat ein defektes Bauteil.
Überprüfen Sie die Sicherung der Platine und stellen Sie sicher, dass Spannung an der Netzklemmleiste anliegt, bevor Sie sie wechseln.
- 02
Ein Fehlercode erscheint auf dem Bildschirm und der Kessel blockiert.
Ursache: Die Platine erkennt ein Signal von einem Sensor oder einer Sonde außerhalb des Bereichs und schaltet zur Sicherheit die Zündung ab.
Notiere den Code, starte den Kessel neu und beobachte, ob der Fehler schnell wieder auftritt oder ob es länger dauert, bis er erscheint.
- 03
Das Thermostat im Haus kann die Heizung nicht zum Starten bringen.
Ursache: Die Platte erhält die Heizanforderung nicht aufgrund eines Fehlers im Eingang der elektronischen Steuerung.
Überprüfen Sie die Verkabelung und die Stromversorgung des Thermostats, bevor Sie denken, dass der Fehler auf der Platine liegt.
- 04
Der Heizkessel zündet, schaltet sich jedoch nach wenigen Minuten wiederholt aus.
Ursache: Ein intermittierender Fehler der elektronischen Steuerung schaltet den Zyklus ab, bevor er abgeschlossen ist.
Überprüfen Sie, ob der Ausfall mit der Zeit übereinstimmt, in der der Kessel heiß war, was auf einen thermischen Fehler in der Platte hinweist.
Fehlercodes von Ecoflam, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| 301 | EEPROM-Fehler (interner elektronischer Teil). | Der EEPROM-Speicher der Hauptleiterplatte ist beschädigt/fehlerhaft; prüfen Sie die 230-V-Versorgung sowie die 5/3,3-V-Spannungen auf der Leiterplatte und die Bus-/Display-Anschlüsse; ist eine Neuprogrammierung nicht möglich oder besteht der Fehler weiter, tauschen Sie die Platine aus. |
| 303 | Fehler der Hauptleiterplatte (interner elektronischer Teil). | Dieses Symptom kann mit dem Bauteil in Zusammenhang stehen, bestätigt jedoch nicht, dass es defekt ist. Ein Techniker muss das Gerät überprüfen und seine Inspektion gemäß dem Handbuch durchführen, bevor er eine Reparatur oder einen Austausch entscheidet. |
| 305 | Fehler der Hauptleiterplatte (interner elektronischer Teil). | Dieses Symptom kann mit dem Bauteil in Zusammenhang stehen, bestätigt jedoch nicht, dass es defekt ist. Ein Techniker muss das Gerät überprüfen und seine Inspektion gemäß dem Handbuch durchführen, bevor er eine Reparatur oder einen Austausch entscheidet. |
| 306 | Fehler der Hauptleiterplatte (interner elektronischer Teil). | Interne, von der Selbstdiagnose erkannte Störung auf der Platine; bestätigen Sie Spannungen und Durchgängigkeit der Kabelbäume, und liegen keine äußeren Auffälligkeiten vor, tauschen Sie die Leiterplatte aus. |
| 307 | Fehler der Hauptleiterplatte (interner elektronischer Teil). | Interner Defekt der Hauptleiterplatte; sind Bus und Peripherie in Ordnung, liegt die Ursache in der Platine selbst und ein Austausch ist erforderlich. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: Ecoflam 65101374
- Katalogreferenz
- 65101374
- SKU intern Uniclima
- PLEC176
- Marke
- Ecoflam
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 1 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage
Häufige Fragen: die elektronische Platine 65101374
Für welche Modelle ist die Elektronikplatine Ref. 65101374 kompatibel?
Wann sollte ich die Elektronikplatine PLEC176 im Heizkessel Desy + 24 CA CPR austauschen?
Welche Fehlercodes sind für diese Platine dokumentiert?
Ist die Elektronikplatine Ref. 65101374 mit Modellen anderer Marken kompatibel?
Was soll ich tun, wenn mein Heizkessel einen Fehlercode anzeigt?
