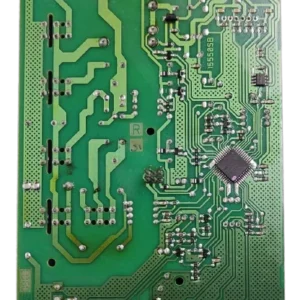

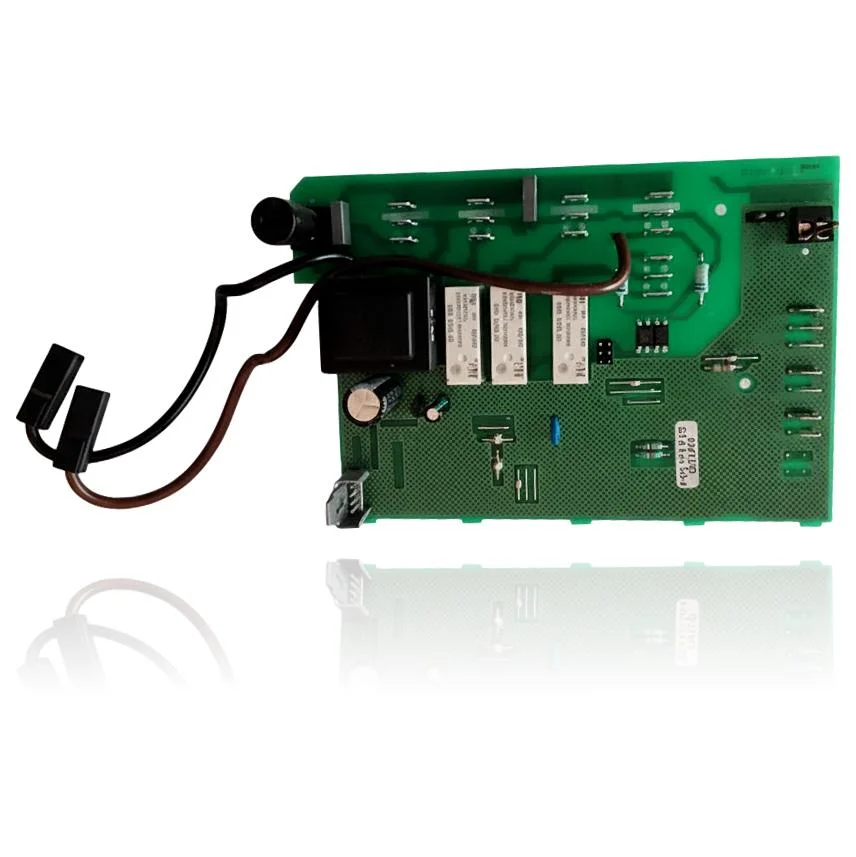

Steuerplatine GAVINA/LAIA GTI(F) Confort Ref. 147057268
Wenn Sie den Wasserhahn öffnen oder die Heizung einschalten, übernimmt die Steuerplatine GAVINA/LAIA GTI(F) Confort Ref. 147057268 die Steuerung des Zündvorgangs, die Modulation des Brenners und den Betrieb der Pumpe in Ihrem Heizkessel. Wenn dieses Bauteil ausfällt, werden Sie feststellen, dass der Heizkessel nicht startet, sich blockiert oder erratisch funktioniert, und es kann der Fehler 20 auftreten, der auf ein Kommunikationsproblem zwischen der Steuerung des Bedienfelds und dem Heizkesselregler hinweist. Es ist kompatibel mit Modellen wie Gavina 20 GTI Confort SP, Gavina 30 GTI Confort SP und Laia GTI Confort, unter anderem. Ein Techniker muss durch eine Diagnose bestätigen, ob es notwendig ist, es zu ersetzen, wenn der Heizkessel diese Symptome zeigt oder nicht richtig funktioniert.
- Teileart
- Elektronikplatinen
- Zustand
- Generalüberholt
- Katalogreferenz
- 147057268
- Garantie
- 1 Jahr
Mit der Referenz 147057268 kompatible Baxi Roca Heizkessel
Elektronische Platine mit der Referenz 147057268. Drei nachgewiesene Kompatibilitäten: Gavina 20 GTI Confort SP und Gavina 30 GTI Confort SP.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Roca Gavina 20 GTI Confort SP | Gavina GTI Confort SP | Kontrastiert |
| Roca Gavina 30 GTI Confort SP | Gavina GTI Confort SP | Kontrastiert |
| Roca Laia GTI Confort | Laia GTI Confort | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. 147057268 das Teil für Ihren Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 147057268 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome, die eine Diagnose auf der Elektronikplatine 147057268 erfordern
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Kessel lässt sich nicht einschalten, es gibt keine Lichter und keinen Bildschirm.
Ursache: Die Platine verarbeitet die Eingangsstromversorgung nicht, obwohl der Kessel Strom erhält.
Messen Sie mit einem Multimeter, ob 230V an den Eingangsanschlüssen der Platine ankommen, bevor Sie sie wechseln.
- 02
Der Brenner versucht zu zünden, schaltet sich aber schnell wieder aus und stabilisiert sich nicht.
Ursache: Die Platine sendet das Modulationssignal nicht an das Gasventil.
Überprüfen Sie, ob die Flamme wiederholt erscheint und verschwindet; wenn ja, notieren Sie den Fehlercode, bevor Sie kaufen.
- 03
Die Fernbedienung funktioniert nicht mit dem Heizkessel, obwohl das lokale Display schon.
Ursache: Der Mikrocontroller der Platine verwaltet die Kommunikation mit der Fernbedienung nicht korrekt.
Versuche, die Heizung über die Tasten des Geräts selbst zu steuern, bevor du die Fernbedienung oder die Platine ausschließt.
- 04
Der Heizkessel funktioniert eine Weile und schaltet sich dann von selbst aus.
Ursache: Ein intermittierender Fehler auf der Platine unterbricht den Befehl zur Wartung der Flamme.
Messen Sie, wie lange es dauert, bis es sich jedes Mal ausschaltet; ein regelmäßiges Muster hilft, die Platte von einem Sensor oder einem Druckschalter zu unterscheiden.
Fehlercodes von Baxi Roca, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| 20 | Fehler in der Kommunikation zwischen der Steuerung des Bedienfelds und der Heizkesselsteuerung. | Die Steuerplatine CC-200 M (147057268) kann defekt oder falsch angeschlossen sein und die Kommunikation mit der Steuerung verlieren; Versorgung und Kabelbäume/Flachbandkabel prüfen und die Überprüfung der Steuerung gemäß Handbuch durchführen, bevor die Platine ausgetauscht wird. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: Baxi Roca 147057268
- Katalogreferenz
- 147057268
- SKU intern Uniclima
- PLCROG100
- Marke
- Roca
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 0 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage
Häufige Fragen: die elektronische Platine 147057268
Passt diese Platine sowohl für die GAVINA 30 GTIF Confort SP als auch für die LAIA GTI Confort?
