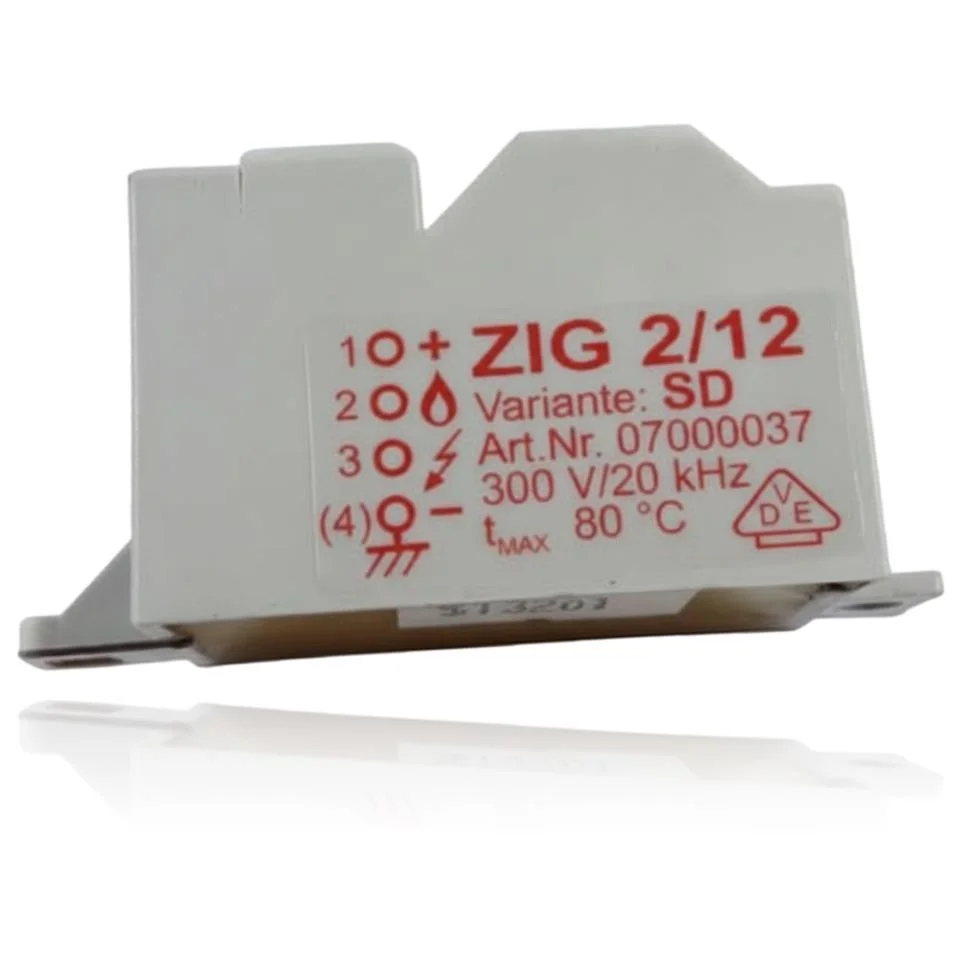

Zündtransformator ZIG 2 - Saunier Duval Isofast Condens F30 B 1 - Ref. A000035144

Mit der Referenz A000035144 kompatible Saunier Duval Heizkessel

Zündtransformator mit der Referenz A000035144. 11 geprüfte Kompatibilitäten: Isofast Condens F 30 E und Isofast Condens F 35 E.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. A000035144 das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz A000035144 vergleichen. Ist sie nicht sichtbar, das Teil nicht allein anhand der Form bestimmen.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome, die eine Diagnose im Zündtransformator A000035144 erfordern

Der Zündtransformator erzeugt die Hochspannung für den Funken der Elektroden. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Kessel zündet nicht und es ist kein Funke am Elektroden zu sehen, wenn man versucht, ihn zu starten.

  Ursache: Der Transformator erzeugt nicht die hohe Spannung, die erforderlich ist, damit der Funke am Elektroden überspringt.

  Überprüfen Sie, ob der 4-polige Stecker richtig eingesteckt und frei von Oxidation ist, bevor Sie den Transformator als defekt betrachten.

• 02

  Die Zündung ist intermittierend: manchmal zündet sie und manchmal nicht.

  Ursache: Der Transformator liefert eine unregelmäßige Spannung, was häufig vorkommt, wenn die interne Wicklung durch Wärme degradiert.

  Überprüfen Sie, ob die Elektrode nicht abgenutzt ist und ob der Zündabstand nicht zu groß ist, da dies das gleiche Symptom verursachen kann, ohne dass der Transformator defekt ist.

• 03

  Man hört den Funken, aber er klingt schwach oder anders als gewöhnlich.

  Ursache: Eine unzureichende Ausgangsspannung im Transformator erzeugt einen schwachen Funken, der nicht immer das Gemisch entzündet.

  Überprüfen Sie, ob die keramische Isolierung des Elektroden nicht rissig ist, ein Erdschluss dort schwächt ebenfalls den Funken.

• 04

  Der Heizkessel zündet gut im kalten Zustand, hört aber nach einer Weile des Betriebs auf zu funktionieren.

  Ursache: Der Transformator kann aufgrund von Temperaturproblemen ausfallen, wenn er sich erhitzt, da er nahe seiner thermischen Grenze von 80°C arbeitet.

  Achte darauf, dass die Belüftung der Brennkammer nicht blockiert ist, die angesammelte Wärme beschleunigt diese Art von Fehler.

Fehlercodes von Saunier Duval, die eine Diagnose erfordern

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt des Zündtransformators Saunier Duval A000035144

Katalogreferenz

A000035144

SKU intern Uniclima

TCICF30

Marke

Saunier Duval

Teileart

Transformatoren

Einheiten auf Lager

3 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

4–5 Werktage (Deutschland)

Rückgabe

14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Modellcode

ZIG 2

Variante

SD

Spannung / Frequenz

300 V / 20 kHz

Maximale Temperatur

80 °C

Pinbelegung des Steckverbinders

1 (+), 2 (Flamme), 3 (Einschalten), 4 (- / Erde)

Handbücher und technische Dokumentation

Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.

• Handbuch Saunier Duval Isofast Condens F 30 E (PDF) Dokument © Saunier Duval, bereitgestellt als technische Referenz.
