Wenn Ihre Cointra Superlative Condens 25C nicht zündet, sperrt oder F37 anzeigt, lesen Sie zuerst den vollständigen Code ab. Hier werden Zündung, Übertemperatur, Druck und Fühler anhand der Herstellertabelle unterschieden, mit Angaben zur Beschreibung der Störung.
Symptome und Störungen der Cointra Superlative Condens 25C
A01: Der Brenner zündet nichtA01 bezeichnet eine Zündstörung des Brenners.
Mögliche Ursachen sind fehlendes Gas oder vorhandene Luft in der Gasleitung, Zünd-/Detektionselektrode, Gasventil, zu niedriger Gasnetzdruck und ein verstopfter Siphon.
Quelle: Cointra Superlative Condens 25 C, 3541H270 Rev. 00 (11/2015), Tabelle 8 · Seite 8.
A03: ÜbertemperaturschutzA03 wird angezeigt, wenn der Übertemperaturschutz anspricht.
Zu unterscheiden sind Heizungsfühler, unzureichender Wasserumlauf und Luft in der Anlage.
Quelle: Cointra Superlative Condens 25 C, 3541H270 Rev. 00 (11/2015), Tabelle 8 · Seite 8.
F37: Druck im HeizkreisF37 zeigt einen falschen Wasserdruck im Heizkreis an.

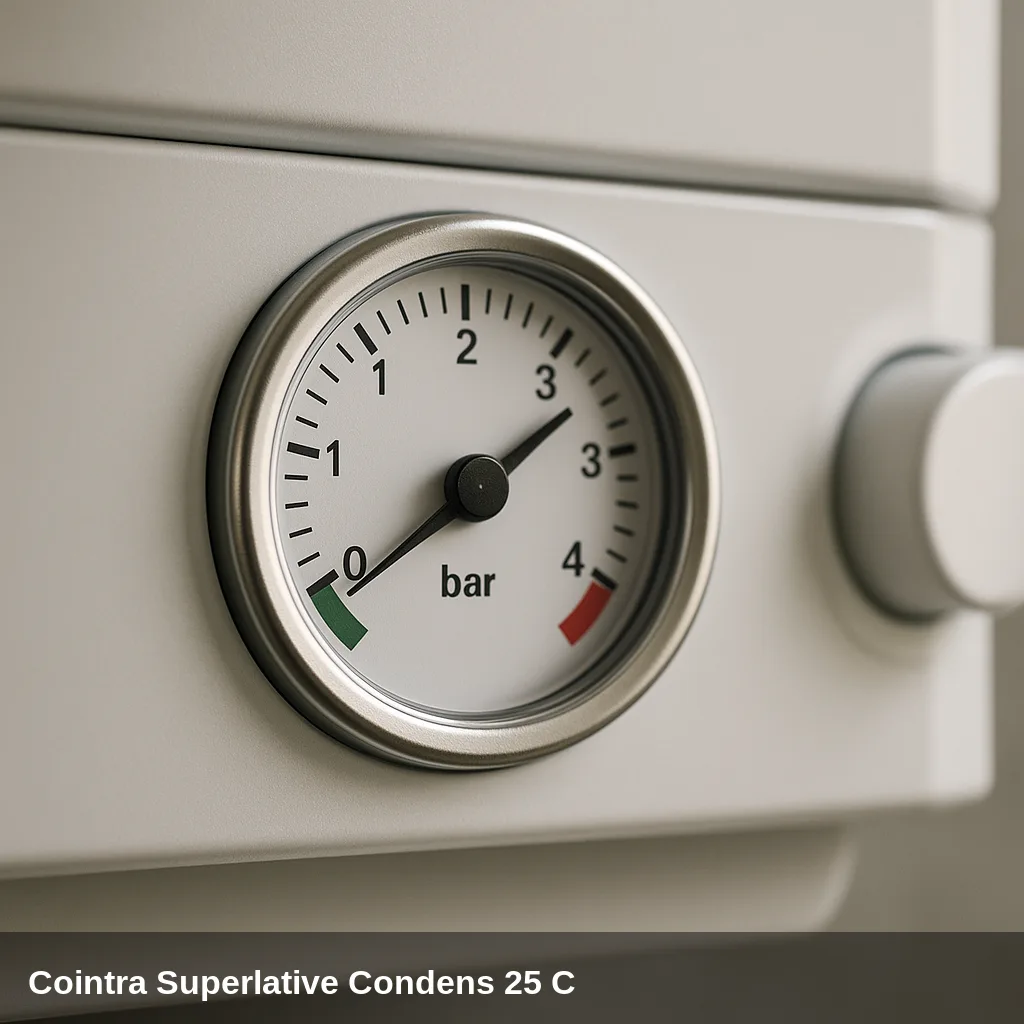

Mögliche Ursachen sind zu niedriger Druck oder ein getrennter beziehungsweise defekter Wasserdruckschalter. Das Handbuch dieser 25C nennt im kalten Zustand etwa 1 bar; dieser Richtwert gilt für dieses Modell und ist kein allgemeiner Wert.
Quelle: Cointra Superlative Condens 25 C, 3541H270 Rev. 00 (11/2015), Hydraulikregelung und Tabelle 8 · Seiten 4, 8.
F11: RücklauffühlerF11 betrifft den Rücklauffühler.
Zu unterscheiden sind ein Fehler des Fühlers selbst und eine unterbrochene oder kurzgeschlossene Leitung; dies ist keine Meldung des Warmwasserfühlers.
Quelle: Cointra Superlative Condens 25 C, 3541H270 Rev. 00 (11/2015), Tabelle 8 · Seiten 8, 9.
F13: AbgasfühlerF13 weist auf eine Störung des Abgasfühlers hin.
Zu prüfen sind Fühler und Leitung; der Code allein bedeutet keine Verstopfung des Abgaswegs.
Quelle: Cointra Superlative Condens 25 C, 3541H270 Rev. 00 (11/2015), Tabelle 8 · Seiten 8, 9.
Sperre A oder vorübergehende Meldung FA-Codes stehen für dauerhafte Sperren, F-Codes für vorübergehende Störungen.
Notieren Sie Buchstaben und alle Ziffern sowie, ob die Meldung verschwindet, wenn sich der Zustand normalisiert. Halten Sie außerdem fest, ob Warmwasser, Heizung oder beide Betriebsarten ausfallen.
Quelle: Cointra Superlative Condens 25 C, 3541H270 Rev. 00 (11/2015), Einführung zu Störungen und Tabelle 8; Typenangabe auf dem Titelblatt · Seiten 1, 8.
Worauf Sie achten sollten: identifizieren Sie das vollständige Modell, notieren Sie die Anzeige am Bedienfeld und unterscheiden Sie, ob Warmwasser, Heizung oder beides ausfällt. Die Anzeige gibt die Richtung der Prüfung vor; die Diagnose bestimmt die Reparatur.
Bedeutung der Codes
| Code | Bedeutung laut Cointra |
|---|---|
| A01 | Der Brenner zündet nicht |
| A02 | Flammensignal vorhanden bei ausgeschaltetem Brenner |
| A03 | Übertemperaturschutz hat ausgelöst |
| A04 | Sicherheitseinrichtung am Abgasaustritt hat ausgelöst |
| A05 | Gebläseschutz hat ausgelöst |
| A06 | Keine Flamme nach der Zündung, 6-mal innerhalb von 4 Minuten |
| A23 | Störung der Platinenparameter |
| A24 | Störung der Platinenparameter |
| A26 | Störung der Platinenparameter |
| A41 | Position der Sensoren |
| A42 | Störung des Heizungsfühlers |
| A61 | Störung des Steuergeräts ABM03B |
| A62 | Keine Kommunikation zwischen Steuergerät und Gasventil |
| A63 | Störung des Steuergeräts ABM03B |
| A65 | Störung des Steuergeräts ABM03B |
| F07 | Hohe Abgastemperatur |
| F10 | Störung des Vorlauffühlers 1 |
| F11 | Anomalie des Rücklaufsensors |
| F12 | Störung des Warmwassersensors |
| F13 | Abweichung des Rauchgassensors |
| F14 | Störung des Vorlauffühlers 2 |
| F15 | Anomalie des Gebläses |
| F20 | Störung der Platinenparameter |
| F21 | Störung der Platinenparameter |
| F34 | Versorgungsspannung unter 170 V |
| F35 | Anomale Netzfrequenz |
| F37 | Falscher Wasserdruck der Installation |
| F39 | Störung des Außenfühlers |
| F40 | Störung der Platinenparameter |
| F43 | Wärmetauscherschutz hat ausgelöst |
| F47 | Störung der Platinenparameter |
| F52 | Störung des Heizungsfühlers |
| F64 | Störung des Steuergeräts ABM03B |
| F66 | Störung des Steuergeräts ABM03B |
Die Liste entspricht Tabelle 8 des genannten Handbuchs (S. 8–9). Wird ein hier nicht aufgeführter Code angezeigt, prüfen Sie die vollständige Modellbezeichnung und die Handbuchrevision des Geräts; übertragen Sie keine Erklärung aus einer anderen Baureihe oder Version.
Was tun, wenn ein Code erscheint?
Notieren Sie den genauen Code und das Modell vom Typenschild. Lesen Sie das Handbuch dieser Variante. Öffnen Sie das Heizgerät nicht und nehmen Sie keine Eingriffe an elektrischen Anschlüssen, Elektroden, Gas oder internen Bauteilen vor. Wenden Sie sich an eine qualifizierte Fachkraft, wenn die Störung anhält oder einen Eingriff erfordert.
Reparatur eines Cointra-Heizgeräts anfragen
Häufig gestellte Fragen
Das Handbuch beschreibt, dass der Brenner nicht zündet. Als Möglichkeiten nennt die Tabelle Versorgung, Zündung, Ventil, Gasdruck und Siphon; diese Ursachen müssen unterschieden werden.
Nein. Neben zu niedrigem Druck nennt die Tabelle auch einen getrennten oder defekten Wasserdruckschalter. Der sichtbare Wert unterstützt die Einordnung; der Code allein legt die Ursache nicht fest.
Nein. F11 betrifft laut Handbuch den Rücklauffühler; als Möglichkeiten werden der Fühler oder eine kurzgeschlossene beziehungsweise unterbrochene Leitung genannt. Vor einem Austausch muss der Stromkreis geprüft werden.
Laut Beschreibung in Tabelle 8 weist F13 auf eine Störung des Abgasfühlers hin; genannt werden der Fühler oder seine Leitung. Prüfung des Abgaswegs und der Sicherheit gehört zur fachlichen Diagnose.
