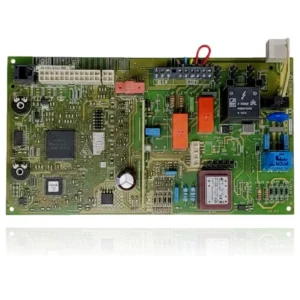

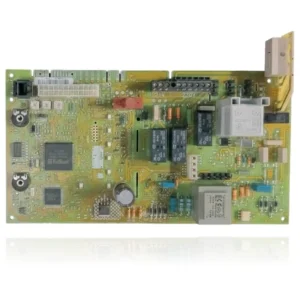

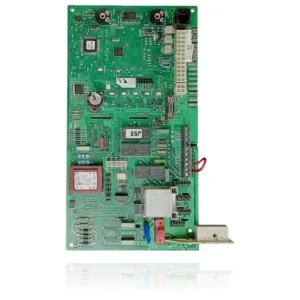

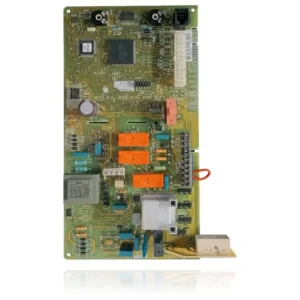

Elektronische Platine Vaillant TMS370 - Kompatibel mit verschiedenen Modellen

Wie überprüft man, ob es das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome, die eine Diagnose auf der Elektronikplatine erfordern

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Kessel zeigt kein Signal: weder Kontrollleuchten noch Display, als ob er keinen Strom hätte.

  Ursache: Die Steuerplatine verwaltet die Stromversorgung der gesamten Elektronik und wenn sie ausfällt, erhält kein Bauteil Spannung.

  Überprüfen Sie, ob der Hauptschalter und der Fehlerstromschutzschalter nicht ausgelöst haben und ob 230V an den Eingang der Platine ankommen, bevor Sie diese ersetzen.

• 02

  Die Steuerung oder das Thermostat verlangen Wärme, und der Heizkessel reagiert nicht.

  Ursache: Die Platine interpretiert die Nachfrage des Thermostats und aktiviert die Zündsequenz; wenn sie das Signal nicht verarbeitet, bleibt der Heizkessel im Standby-Modus.

  Überprüfen Sie, ob das Thermostat mit neuen Batterien funktioniert und ob die Verkabelung in der Anschlussleiste nicht locker oder oxidiert ist.

• 03

  Sie schaltet sich ein, funktioniert eine Weile und stoppt dann ohne ersichtlichen Grund.

  Ursache: Ein intermittierender Fehler in der Steuerungselektronik kann die Sequenz unterbrechen, auch wenn die anderen Komponenten in Ordnung sind.

  Notiere, wann sie für immer stoppt (Start, Modulation, nach einer Weile), um auszuschließen, dass es ein konkreter Sensor ist, bevor die gesamte Platine gewechselt wird.

• 04

  Die Pumpe oder der Ventilator starten nicht, obwohl der Heizkessel anscheinend Wärme anfordert.

  Ursache: Die Ausgangsrelais der Platine sind diejenigen, die diese Komponenten aktivieren; wenn ein Relais ausfällt, erhält das Element niemals Strom.

  Überprüfen Sie mit einem Multimeter, ob Spannung am Anschluss der Pumpe oder des Ventilators anliegt, wenn er starten sollte.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt: Vaillant elektronische Platine

SKU intern Uniclima

PLC-VLL42X

Marke

Vaillant

Teileart

Elektronikplatinen

Einheiten auf Lager

2 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

4–5 Werktage (Deutschland)

Rückgabe

14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Mikrocontroller (Marke auf dem Chip aufgedruckt)

TMS370
