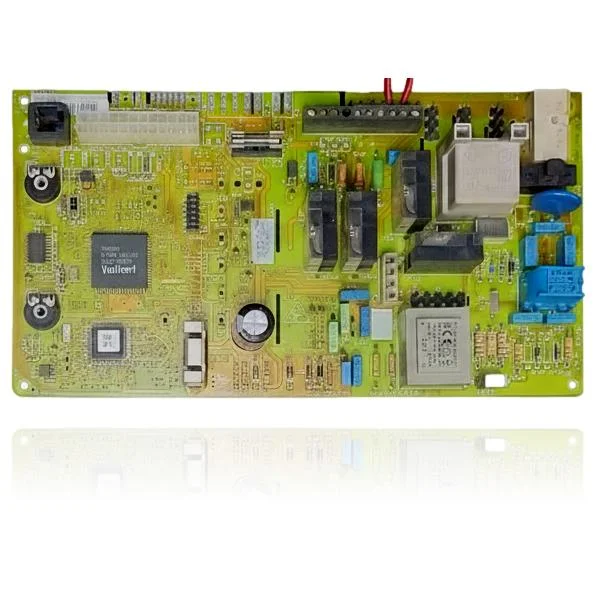

Placa Electrónica Vaillant TMS370 - Compatible Varios Modelos
Si tu caldera no arranca, se bloquea o presenta un comportamiento errático, un diagnóstico técnico debe confirmar si necesitas la Placa Electrónica Vaillant TMS370, referencia S1047000. Esta placa de control se encarga de gestionar el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Los usuarios notan síntomas de fallo como la imposibilidad de encender la caldera o su funcionamiento irregular. Es compatible con varios modelos de calderas Vaillant, entre otras. Un técnico debe confirmar mediante diagnóstico si procede sustituirla cuando se detecten estos problemas de funcionamiento.
Cómo comprobar si es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la placa electrónica
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no da ninguna señal: ni testigos ni display, como si no tuviera corriente.
Causa: La placa de control gestiona la alimentación de toda la electrónica y, si falla, no llega tensión a ningún componente.
Mira que el interruptor general y el diferencial no hayan saltado y que llegan 230V a la entrada de la placa antes de sustituirla.
- 02
El mando o el termostato piden calor y la caldera no reacciona.
Causa: La placa es la que interpreta la demanda del termostato y activa la secuencia de encendido; si no procesa la señal, la caldera se queda a la espera.
Verifica que el termostato funciona con pilas nuevas y que el cableado en la regleta de conexión no está suelto ni oxidado.
- 03
Enciende, funciona un rato y se para sola sin motivo aparente.
Causa: Un fallo intermitente en la electrónica de control puede cortar la secuencia aunque el resto de componentes estén bien.
Anota en qué momento se para siempre (arranque, modulación, tras un rato) para descartar que sea un sensor concreto antes de cambiar la placa entera.
- 04
La bomba o el ventilador no se ponen en marcha aunque la caldera parece estar pidiendo calor.
Causa: Los relés de salida de la placa son los que activan estos componentes; si un relé falla, el elemento nunca recibe corriente.
Con un polímetro, comprueba si llega tensión al conector de la bomba o el ventilador en el momento en que debería arrancar.
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Vaillant
- SKU interno Uniclima
- PLC-VLL42X
- Marca
- Vaillant
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 2 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Microcontrolador principal (marca serigrafiada en el chip)
- TMS370
Dudas frecuentes sobre la placa electrónica
¿Esta placa lleva la marca Vaillant serigrafiada en el chip?
¿Cuántos modelos son compatibles con la Placa Electrónica Vaillant TMS370?
¿Qué referencia tiene esta placa electrónica?
¿Existen códigos de error documentados para esta placa?
¿Dónde puedo encontrar más información sobre la Placa Electrónica Vaillant TMS370?
