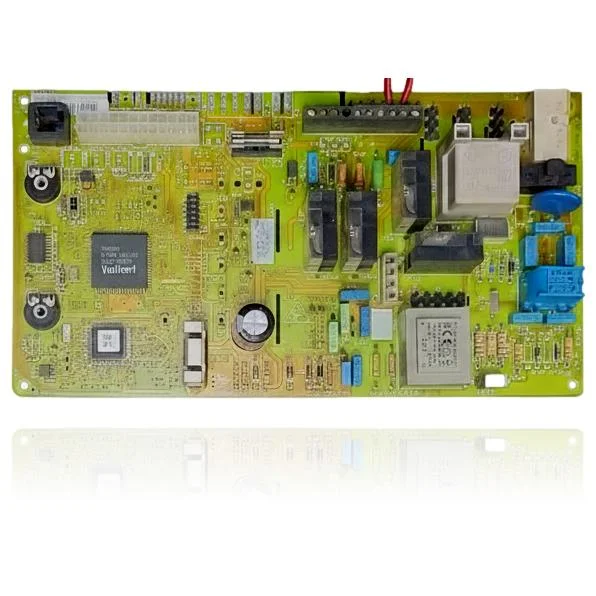

Scheda Elettronica Vaillant TMS370 - Compatibile con Vari Modelli

Come verificare se è il pezzo della tua caldaia

Il riferimento del ricambio, il modello e la revisione dell'apparecchiatura devono essere confrontati con la documentazione del produttore.

1. Individua il riferimento stampato sul pezzo installato e confrontalo con il riferimento di catalogo —. Se non è visibile, non identificare il ricambio solo dalla forma.
2. Controlla il modello completo della caldaia sulla targhetta e cercalo nei modelli associati in questa pagina.
3. Confronta le connessioni e il corpo con il pezzo originale prima del montaggio.
4. In caso di dubbio, inviaci una foto della marcatura via WhatsApp prima di ordinare.

Sintomi che richiedono diagnosi sulla scheda elettronica

La scheda elettronica governa l'accensione, la modulazione e le sicurezze della caldaia. Questi sono i sintomi tipici e cosa fare:

Sintomi e guasti frequenti

• 01

  La caldaia non dà alcun segnale: né spie né display, come se non avesse corrente.

  Causa: La scheda di controllo gestisce l'alimentazione di tutta l'elettronica e, se si guasta, non arriva tensione a nessun componente.

  Controlla che l'interruttore generale e quello differenziale non siano scattati e che arrivino 230V all'ingresso della scheda prima di sostituirla.

• 02

  Il comando o il termostato richiedono calore e la caldaia non reagisce.

  Causa: La scheda è quella che interpreta la richiesta del termostato e attiva la sequenza di accensione; se non elabora il segnale, la caldaia rimane in attesa.

  Verifica che il termostato funzioni con batterie nuove e che il cablaggio nella morsettiera di connessione non sia allentato né ossidato.

• 03

  Accende, funziona per un po' e si ferma da sola senza motivo apparente.

  Causa: Un guasto intermittente nell'elettronica di controllo può interrompere la sequenza anche se il resto dei componenti è in buone condizioni.

  Annota in quale momento si ferma per sempre (avvio, modulazione, dopo un po') per escludere che sia un sensore specifico prima di cambiare l'intera scheda.

• 04

  La pompa o il ventilatore non si mettono in moto anche se la caldaia sembra richiedere calore.

  Causa: I relè di uscita della scheda sono quelli che attivano questi componenti; se un relè non funziona, l'elemento non riceve mai corrente.

  Con un multimetro, verifica se arriva tensione al connettore della pompa o del ventilatore nel momento in cui dovrebbe avviarsi.

Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.

Scheda tecnica: scheda elettronica Vaillant

SKU interno Uniclima

PLC-VLL42X

Marca

Vaillant

Tipo di pezzo

Schede elettroniche

Unità disponibili

2 pz

Stato

Ricondizionato

Garanzia

1 anno

Spedizione

4–5 giorni lavorativi (Italia)

Reso

14 giorni

Dati del ricambio e documentazione disponibile

Contrasta i codici di etichetta, PCB e revisione con il ricambio installato; non sono necessariamente codici equivalenti.

Microcontrollore principale (marca serigrafata sul chip)

TMS370
