Respuesta corta

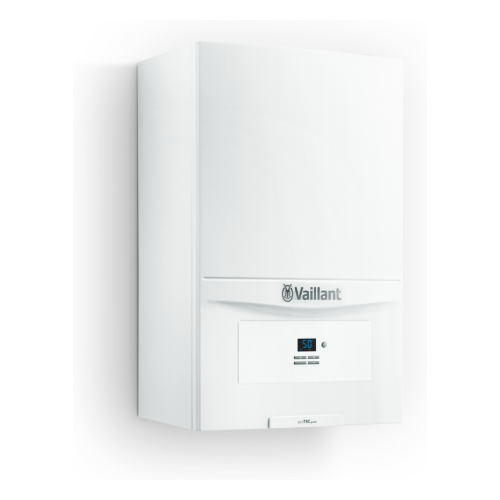

La caldera Vaillant ecoTEC pure (variantes VMW 236/7-2 y VMW 286/7-2) muestra sus averías con códigos tipo F.xx en el display, y avisos de estado tipo S.xx que NO son fallos. Aquí tienes la lista completa de códigos de error: qué significa cada uno, por qué aparece y cómo solucionarlo, además de qué puedes comprobar tú y cuándo avisar a un técnico.
Tabla de códigos de error de la ecoTEC pure VMW 236/7-2 y 286/7-2
Resumen rápido de todos los códigos. Más abajo tienes el detalle de cada uno con su causa y solución.
| Código | Significado |
|---|---|
| F.00 | Interrupción en la sonda de temperatura de ida |
| F.01 | Interrupción en la sonda de temperatura de retorno |
| F.10 | Cortocircuito en la sonda de temperatura de ida |
| F.11 | Cortocircuito en la sonda de temperatura de retorno |
| F.13 | Cortocircuito en la sonda del acumulador de ACS |
| F.20 | Desconexión de seguridad por sobrecalentamiento |
| F.22 | Desconexión de seguridad por falta de agua |
| F.23 | Variación de temperatura excesiva entre ida y retorno |
| F.24 | Aumento de temperatura demasiado rápido (carencia de agua) |
| F.25 | Temperatura de gases de combustión demasiado alta |
| F.26 | Error en la válvula de gas |
| F.27 | Detección de llama extraña (señal con válvula cerrada) |
| F.28 | Fallo en la puesta en marcha: encendido sin resultado |
| F.29 | La llama se apaga durante el funcionamiento |
| F.32 | Velocidad del ventilador fuera de tolerancia |
| F.36 | Gases de combustión detectados por el sensor de seguridad |
| F.42 | Parámetro de configuración del modelo no válido (1) |
| F.43 | Parámetro de configuración del modelo no válido (2) |
| F.46 | Cortocircuito en la sonda solar (kit solar opcional) |
| F.49 | Error en el bus eBUS (cortocircuito o sobrecarga) |
| F.54 | Presión de gas nula o insuficiente (junto a F.28/F.29) |
| F.60 | Error en la válvula de gas (activación 1) |
| F.61 | Error en la válvula de gas (activación 2): cortocircuito a masa |
| F.62 | Retardo de desconexión de la válvula de gas defectuoso |
| F.63 | Fallo en la memoria EEPROM de la electrónica |
| F.64 | Error de electrónica, sonda o conversor analógico-digital |
| F.65 | Temperatura de la electrónica excesiva |
| F.66 | Fallo de comunicación en el bus I2C |
| F.67 | Valor ASIC incorrecto: fallo en la detección de llama |
| F.68 | Llama inestable |
| F.70 | Código de producto no válido (DSN) |
| F.71 | Sonda de ida o retorno con valor constante |
| F.72 | Desviación excesiva entre sensores de presión y temperatura de retorno |
| F.73 | Sensor de presión de agua no conectado o en cortocircuito |
| F.74 | Problema eléctrico en el sensor de presión de agua |
| F.75 | No se detecta cambio de presión al arrancar la bomba |
| F.76 | Protección por sobrecalentamiento del intercambiador primario |
| F.77 | Error en la bomba de condensados o la trampilla anti-retorno |
| F.83 | Sin cambio de temperatura en la sonda al arrancar el quemador |
| F.84 | Sondas de ida y retorno sin concordancia (valores cruzados) |
| F.85 | Sensor de temperatura instalado en la tubería incorrecta |
| F.87 | Fallo en el electrodo de encendido |
| F.88 | Error en la válvula de gas (conexión) |
| F.89 | Error en la bomba de circulación (conexión) |
Qué puedes comprobar tú mismo
Algunos avisos se resuelven con comprobaciones sencillas y seguras: reponer la presión del agua, purgar el aire de los radiadores, comprobar que la llave de gas está abierta o rearmar la caldera tras un bloqueo puntual. Si tras hacerlo el código vuelve a aparecer, hay una causa de fondo que debe revisar un técnico cualificado. No manipules componentes internos de gas ni electrónica.
Cómo reponer la presión paso a paso
- Localiza la llave de llenado bajo la caldera.
- Ábrela despacio mientras observas el manómetro.
- Cierra la llave al llegar a entre 1 y 1,5 bar en frío.
- Purga los radiadores empezando por el más alejado y vuelve a comprobar la presión.
- Rearma la caldera; si el aviso de presión desaparece, el problema estaba resuelto.
Todos los códigos y su solución
F.00 — Interrupción en la sonda de temperatura de ida
Por qué aparece: Conector NTC suelto, mazo de cables interrumpido o sonda defectuosa.
Qué hacer: La revisión del conector y, si procede, la sustitución de la sonda la hace un técnico cualificado.
Componente afectado: Sonda / sensor de temperatura
F.01 — Interrupción en la sonda de temperatura de retorno
Por qué aparece: Conector NTC suelto, mazo de cables interrumpido o sonda defectuosa.
Qué hacer: La revisión del conector y la sustitución de la sonda la hace un técnico cualificado.
Componente afectado: Sonda / sensor de temperatura
F.10 — Cortocircuito en la sonda de temperatura de ida
Por qué aparece: Sonda NTC defectuosa o cortocircuito en el cableado.
Qué hacer: La inspección de la sonda y el cableado la hace un técnico cualificado.
Componente afectado: Sonda / sensor de temperatura
F.11 — Cortocircuito en la sonda de temperatura de retorno
Por qué aparece: Sonda NTC defectuosa o cortocircuito en el cableado.
Qué hacer: La revisión de la sonda y el cableado la hace un técnico cualificado.
Componente afectado: Sonda / sensor de temperatura
F.13 — Cortocircuito en la sonda del acumulador de ACS
Por qué aparece: Sonda del acumulador defectuosa o cortocircuito en el mazo.
Qué hacer: La revisión y sustitución de la sonda la hace un técnico cualificado.
Componente afectado: Sonda / sensor de temperatura
F.20 — Desconexión de seguridad por sobrecalentamiento
Por qué aparece: Temperatura excesiva, agua insuficiente, sonda defectuosa o bomba con potencia reducida.
Qué hacer: Comprueba que las llaves de ida y retorno están abiertas, purga los radiadores y verifica la presión (1-1,5 bar). Si se repite, técnico cualificado.
Componente afectado: Bomba de circulación
F.22 — Desconexión de seguridad por falta de agua
Por qué aparece: Presión del circuito muy baja o nula, sensor de presión defectuoso o cable suelto.
Qué hacer: Rellena el circuito hasta 1-1,5 bar con la llave de llenado y purga si es necesario. Si persiste tras rellenar, técnico cualificado.
Componente afectado: Sensor de presión / llave de llenado
F.23 — Variación de temperatura excesiva entre ida y retorno
Por qué aparece: Bomba bloqueada o débil, aire en el circuito o sondas intercambiadas.
Qué hacer: Purga el circuito y comprueba la bomba. Las sondas las revisa un técnico cualificado.
Componente afectado: Bomba de circulación
F.24 — Aumento de temperatura demasiado rápido (carencia de agua)
Por qué aparece: Bomba bloqueada, presión insuficiente o aire en el aparato.
Qué hacer: Purga el aire y comprueba la presión. El desbloqueo de la bomba lo hace un técnico cualificado.
Componente afectado: Bomba de circulación
F.25 — Temperatura de gases de combustión demasiado alta
Por qué aparece: Intercambiador sucio u obstruido, o sensor de temperatura de gases defectuoso.
Qué hacer: La revisión del intercambiador y el sensor la hace un técnico cualificado.
Componente afectado: Intercambiador de calor
F.26 — Error en la válvula de gas
Por qué aparece: Válvula de gas defectuosa, bloqueada o sin respuesta.
Qué hacer: La inspección y sustitución de la válvula de gas la hace un técnico cualificado.
Componente afectado: Válvula de gas
F.27 — Detección de llama extraña (señal con válvula cerrada)
Por qué aparece: Humedad en la electrónica o electroválvula de gas inestanca.
Qué hacer: La comprobación de la electrónica y la electroválvula la hace un técnico cualificado.
Componente afectado: Electrodo de encendido / ionización
F.28 — Fallo en la puesta en marcha: encendido sin resultado
Por qué aparece: Presión de gas baja, aire en el gas, electrodo o transformador de encendido, válvula bloqueada.
Qué hacer: Comprueba que la llave de gas está abierta y hay suministro, y reintenta el encendido. Si persiste, técnico cualificado.
Componente afectado: Electrodo de encendido / ionización
F.29 — La llama se apaga durante el funcionamiento
Por qué aparece: Interrupción del gas, recirculación de humos, transformador de encendido o toma de tierra incorrecta.
Qué hacer: Verifica el suministro de gas. Si se repite, técnico cualificado.
Componente afectado: Electrodo de encendido / ionización
F.32 — Velocidad del ventilador fuera de tolerancia
Por qué aparece: Ventilador bloqueado o deteriorado, o sensor de velocidad defectuoso.
Qué hacer: La limpieza o sustitución del ventilador la hace un técnico cualificado.
Componente afectado: Ventilador / extractor
F.36 — Gases de combustión detectados por el sensor de seguridad
Por qué aparece: Detección de gases quemados (excepcional en la ecoTEC pure).
Qué hacer: La revisión del conducto de evacuación la hace un técnico cualificado.
Componente afectado: Intercambiador de calor
F.42 — Parámetro de configuración del modelo no válido (1)
Por qué aparece: Configuración del dispositivo incorrecta o no asignada.
Qué hacer: La reconfiguración del dispositivo la hace un técnico cualificado.
Componente afectado: Placa / centralita electrónica
F.43 — Parámetro de configuración del modelo no válido (2)
Por qué aparece: Configuración del dispositivo incorrecta o no asignada.
Qué hacer: La reconfiguración del dispositivo la hace un técnico cualificado.
Componente afectado: Placa / centralita electrónica
F.46 — Cortocircuito en la sonda solar (kit solar opcional)
Por qué aparece: Sonda solar defectuosa o en cortocircuito.
Qué hacer: La revisión y sustitución de la sonda solar la hace un técnico cualificado.
Componente afectado: Sonda / sensor de temperatura
F.49 — Error en el bus eBUS (cortocircuito o sobrecarga)
Por qué aparece: Cortocircuito en el cableado eBUS, sobrecarga o polaridad incorrecta.
Qué hacer: La revisión del cableado eBUS y los dispositivos conectados la hace un técnico cualificado.
Componente afectado: Placa / centralita electrónica
F.54 — Presión de gas nula o insuficiente (junto a F.28/F.29)
Por qué aparece: Suministro de gas inexistente o muy bajo, o llave de gas cerrada.
Qué hacer: Comprueba que la llave de gas está abierta y hay suministro. Si es correcto, técnico cualificado.
Componente afectado: Válvula de gas
F.60 — Error en la válvula de gas (activación 1)
Por qué aparece: Válvula de gas defectuosa o sin activación.
Qué hacer: La revisión y sustitución de la válvula de gas la hace un técnico cualificado.
Componente afectado: Válvula de gas
F.61 — Error en la válvula de gas (activación 2): cortocircuito a masa
Por qué aparece: Cortocircuito a masa en el cableado de la válvula o válvula defectuosa.
Qué hacer: La revisión del cableado de la válvula la hace un técnico cualificado.
Componente afectado: Válvula de gas
F.62 — Retardo de desconexión de la válvula de gas defectuoso
Por qué aparece: Válvula de gas inestanca o electrónica de control defectuosa.
Qué hacer: La revisión y sustitución de la válvula la hace un técnico cualificado.
Componente afectado: Válvula de gas
F.63 — Fallo en la memoria EEPROM de la electrónica
Por qué aparece: Fallo en el componente de memoria de la placa.
Qué hacer: La sustitución de la placa electrónica la hace un técnico cualificado.
Componente afectado: Placa / centralita electrónica
F.64 — Error de electrónica, sonda o conversor analógico-digital
Por qué aparece: Cortocircuito en una sonda NTC o fallo del conversor de la placa.
Qué hacer: La revisión del circuito o la sustitución de la placa la hace un técnico cualificado.
Componente afectado: Placa / centralita electrónica
F.65 — Temperatura de la electrónica excesiva
Por qué aparece: Sobrecalentamiento de la placa por causa externa o falta de ventilación.
Qué hacer: La mejora de la ventilación y la revisión de la placa la hace un técnico cualificado.
Componente afectado: Placa / centralita electrónica
F.66 — Fallo de comunicación en el bus I2C
Por qué aparece: Error de comunicación interna entre componentes electrónicos.
Qué hacer: La revisión de las conexiones internas y la placa la hace un técnico cualificado.
Componente afectado: Placa / centralita electrónica
F.67 — Valor ASIC incorrecto: fallo en la detección de llama
Por qué aparece: Señal de detección de llama no coherente o fallo del componente ASIC.
Qué hacer: La revisión del electrodo de ionización y la placa la hace un técnico cualificado.
Componente afectado: Placa / centralita electrónica
F.68 — Llama inestable
Por qué aparece: Aire en el circuito de gas, presión de gas baja, boquilla incorrecta o ionización interrumpida.
Qué hacer: La revisión de la presión de gas, la boquilla y el electrodo la hace un técnico cualificado.
Componente afectado: Electrodo de encendido / ionización
F.70 — Código de producto no válido (DSN)
Por qué aparece: Sustitución de pantalla y placa sin reconfigurar la identificación del aparato.
Qué hacer: La reconfiguración del DSN la hace un técnico cualificado.
Componente afectado: Placa / centralita electrónica
F.71 — Sonda de ida o retorno con valor constante
Por qué aparece: Sonda mal posicionada en la tubería o defectuosa.
Qué hacer: El reposicionamiento o sustitución de la sonda la hace un técnico cualificado.
Componente afectado: Sonda / sensor de temperatura
F.72 — Desviación excesiva entre sensores de presión y temperatura de retorno
Por qué aparece: Diferencia de temperatura no coherente entre sondas o sonda defectuosa.
Qué hacer: La revisión y reposición de las sondas la hace un técnico cualificado.
Componente afectado: Sonda / sensor de temperatura
F.73 — Sensor de presión de agua no conectado o en cortocircuito
Por qué aparece: Interrupción o cortocircuito en el sensor de presión o su cableado.
Qué hacer: La revisión del sensor de presión y su cableado la hace un técnico cualificado.
Componente afectado: Sensor de presión / llave de llenado
F.74 — Problema eléctrico en el sensor de presión de agua
Por qué aparece: Cortocircuito en la línea de alimentación del sensor o fallo interno.
Qué hacer: La sustitución del sensor de presión la hace un técnico cualificado.
Componente afectado: Sensor de presión / llave de llenado
F.75 — No se detecta cambio de presión al arrancar la bomba
Por qué aparece: Sensor de presión defectuoso, bomba bloqueada, aire en el circuito o poca agua.
Qué hacer: Purga el circuito y comprueba la presión (1-1,5 bar). Si persiste, técnico cualificado para revisar sensor y bomba.
Componente afectado: Bomba de circulación
F.76 — Protección por sobrecalentamiento del intercambiador primario
Por qué aparece: Temperatura excesiva en el intercambiador o circulación insuficiente.
Qué hacer: Deja enfriar el equipo. La revisión de la circulación y el intercambiador la hace un técnico cualificado.
Componente afectado: Intercambiador de calor
F.77 — Error en la bomba de condensados o la trampilla anti-retorno
Por qué aparece: Bomba de condensados (opcional) averiada o trampilla bloqueada.
Qué hacer: La limpieza o sustitución de la bomba de condensados o la trampilla la hace un técnico cualificado.
Componente afectado: Bomba de circulación
F.83 — Sin cambio de temperatura en la sonda al arrancar el quemador
Por qué aparece: Agua insuficiente en el circuito o sonda mal colocada.
Qué hacer: Comprueba la presión y rellena si es necesario. El reposicionamiento de la sonda lo hace un técnico cualificado.
Componente afectado: Sonda / sensor de temperatura
F.84 — Sondas de ida y retorno sin concordancia (valores cruzados)
Por qué aparece: Sondas intercambiadas o diferencia de valores no coherente.
Qué hacer: La revisión de la instalación de las sondas la hace un técnico cualificado.
Componente afectado: Sonda / sensor de temperatura
F.85 — Sensor de temperatura instalado en la tubería incorrecta
Por qué aparece: Sondas en tuberías incorrectas o conexión defectuosa.
Qué hacer: La reubicación de los sensores la hace un técnico cualificado.
Componente afectado: Sonda / sensor de temperatura
F.87 — Fallo en el electrodo de encendido
Por qué aparece: Electrodo mal posicionado o cortocircuito en su cableado.
Qué hacer: El reposicionamiento o sustitución del electrodo la hace un técnico cualificado.
Componente afectado: Electrodo de encendido / ionización
F.88 — Error en la válvula de gas (conexión)
Por qué aparece: Válvula mal conectada o cortocircuito en su cableado.
Qué hacer: La revisión y reconexión de la válvula de gas la hace un técnico cualificado.
Componente afectado: Válvula de gas
F.89 — Error en la bomba de circulación (conexión)
Por qué aparece: Bomba mal conectada o cortocircuito en su cableado.
Qué hacer: La revisión y reconexión de la bomba la hace un técnico cualificado.
Componente afectado: Bomba de circulación
Cuándo avisar a un técnico
Los códigos relacionados con sensores, electrónica, válvula de gas, ventilador o evacuación de humos requieren un técnico cualificado con el equipo adecuado. Si un mismo código reaparece tras rearmar, o si la presión baja una y otra vez, conviene una revisión profesional. En Uniclima encuentras recambios para esta caldera.
Preguntas frecuentes
Entre 1 y 1,5 bar en frío. Si baja, aparece el aviso de falta de agua F.22; por encima de 2,7 bar puede aparecer el aviso de estado S.41.
Los códigos F. (F.xx) son averías que bloquean o limitan la caldera. Los códigos S. (S.xx) son avisos de estado normales que indican lo que está haciendo la caldera en ese momento (encendido, bomba en marcha, etc.) y no requieren ninguna acción.
Sí. Ambas variantes comparten la misma electrónica y el mismo listado de códigos; solo cambia la potencia.
Los de presión (F.22, F.75): rellenar el circuito a 1-1,5 bar y purgar; y comprobar que la llave de gas está abierta (F.28, F.54). El resto (sondas, electrónica, válvula de gas, ventilador) requieren un técnico cualificado.
