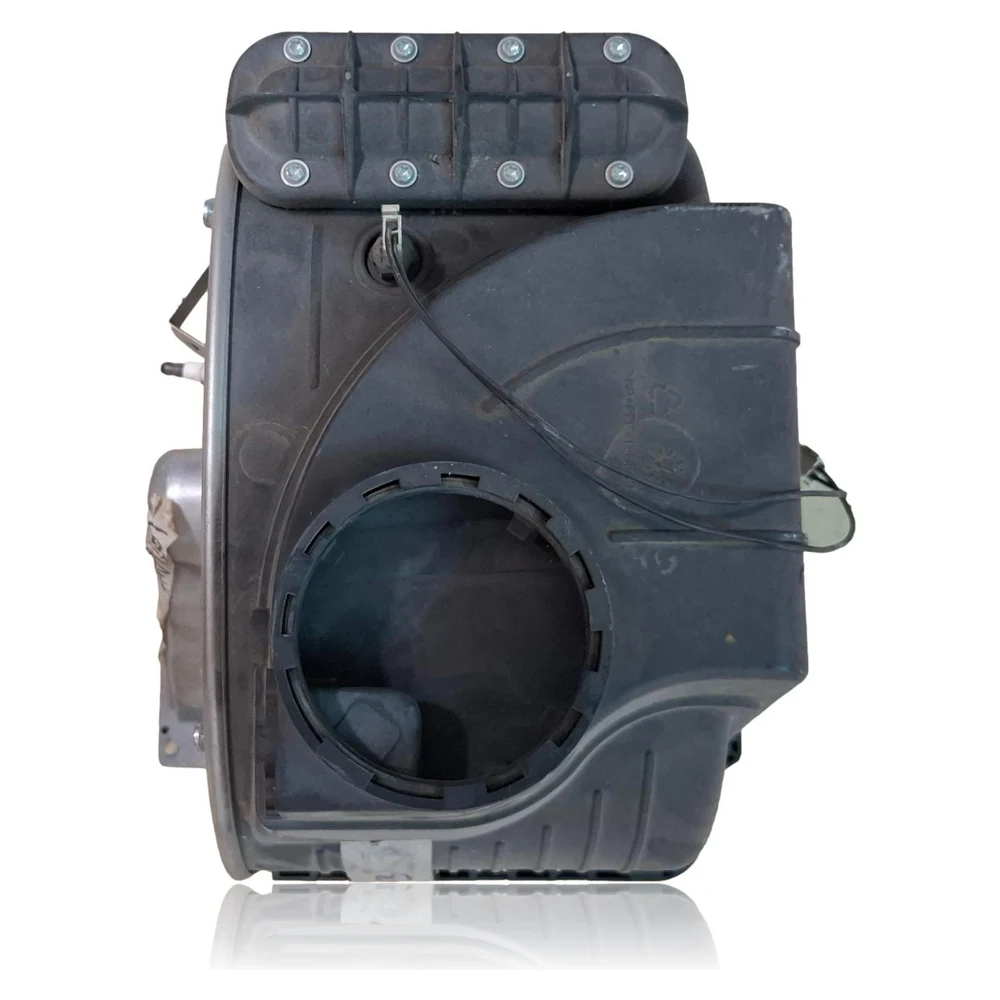

Chambre de combustion étanche Vaillant ecoTEC Plus 5-5 (Giannoni GM30-45-004-11) — Réf. GM30-45-004-11
Ensemble reconditionné de chambre de combustion étanche avec échangeur primaire de condensation Giannoni GM30-45-004-11 pour chaudières Vaillant de la famille ecoTEC plus. Il forme l'enveloppe de la combustion et transfère la chaleur au circuit de chauffage. Vérifiez la compatibilité en lisant la plaque de votre chambre d'origine.
TVA incluse
Contacter par WhatsAppComment vérifier si la référence GM30-45-004-11 est la pièce de votre chaudière ?
Ce qui décide, ce n'est pas le modèle de la chaudière, mais la référence sérigraphiée sur la pièce que vous avez déjà montée.
Symptômes et erreurs que résout les chambres de combustion GM30-45-004-11
Symptômes et pannes fréquentes
- 01
Il monte très rapidement en température et se bloque (F.23/F.24)
Cause : Échangeur primaire obturé par des boues/incrustations ou de l'air dans le circuit.
Mesurer ΔT aller/retour, purger, vérifier le désemboueur/filtre de retour et le débit réel de la pompe.
- 02
Bruits d'ébullition (kettling) à la demande
Cause : Incrustation interne dans le serpentin du primaire
Vérifier la dureté de l'eau, inspecter le circuit primaire et évaluer le nettoyage chimique contrôlé.
- 03
Gouttes de condensat ou marques de corrosion sur le boîtier
Cause : Perforation du primaire ou joints fatigués
Inspection visuelle du boîtier et du collecteur de condensats ; vérifier le siphon/l'entonnoir et l'étanchéité.
- 04
Blocages F.22/F.75 fréquents après purges
Cause : Circulation insuffisante en raison d'un blocage partiel du primaire ou d'air persistant.
Purge répété, vérification du capteur de pression et test de débit ; si cela persiste, nettoyer/remplacer le primaire.
- 05
Odeur de gaz ou traces de suie sur l'enveloppe
Cause : Perte d'étanchéité de la chambre
Vérifier le joint de couvercle et la visserie ; remplacer les joints à usage unique et effectuer un test de combustion/étanchéité.
Codes d'erreur Vaillant que cette pièce résout.
| Code | Panne | Diagnostic et solution |
|---|---|---|
| F.22 | Manque d'eau ou pression trop basse dans le circuit | Remplir jusqu'à ~1,5 bar, purger l'installation, vérifier les fuites et le capteur de pression. Si le problème persiste, vérifier la circulation et l'état de l'échangeur primaire pour une éventuelle obstruction. |
| F.23 | Blocage en raison d'une différence excessive de température aller/retour. | Purge complet, vérifier la pompe, les filtres/déshuileur et le débit. Un primaire sale ou obstrué peut générer un ΔT anormal ; envisager le nettoyage ou le remplacement. |
| F.24 | Déconnexion de sécurité par surchauffe | Vérifier l'ouverture des vannes, la circulation, l'air dans le circuit et l'état de l'échangeur. Si le débit est insuffisant en raison d'incrustations, nettoyer ou remplacer le primaire. |
| F.28 | Aucune flamme n'est détectée lors de l'allumage. | Bien que cela soit généralement associé au gaz/allumage, une chambre sans étanchéité ou avec un drainage des condensats obstrué peut affecter la combustion. Vérifiez le joint de la chambre, le siphon et l'évacuation des gaz. |
| F.75 | Changement de pression insuffisante au démarrage de la pompe | Remplir/purger, vérifier le capteur de pression et la pompe. Un blocage hydraulique dans l'échangeur peut empêcher l'augmentation de pression ; inspecter et nettoyer/remplacer. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche des chambres de combustion Vaillant GM30-45-004-11
- Référence catalogue
- GM30-45-004-11
- Marque
- Vaillant
- Type de pièce
- Chambres de combustion
- Unités en stock
- 1 unité
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 1-2 jours ouvrables
- Retour
- 14 jours
Données lues sur la pièce et dans la documentation du fabricant
Ce que nous n'avons pas pu vérifier n'apparaît pas ici.
- Type de pièce

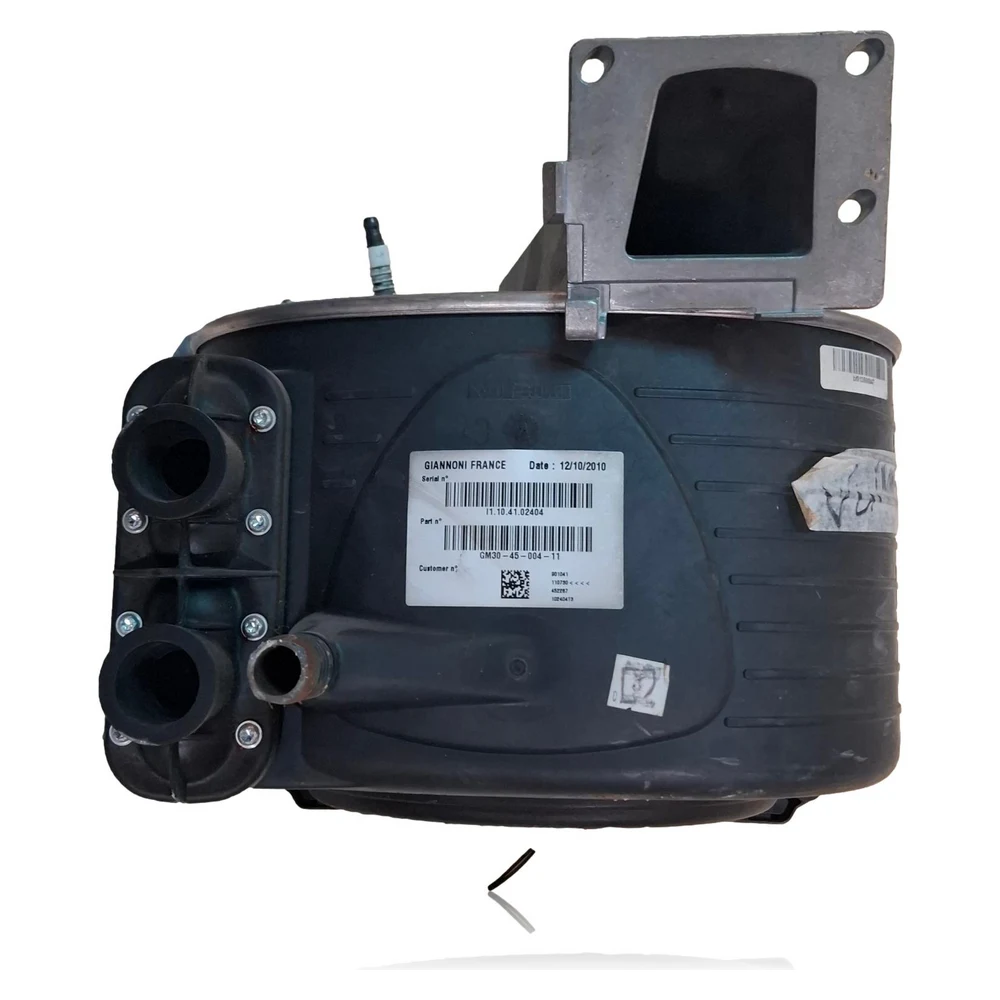

- Chambre de combustion étanche avec échangeur primaire de condensation (ensemble)
- Fabricant du composant
- Giannoni France
- Référence du composant
- GM30-45-004-11
- Identifiants observés

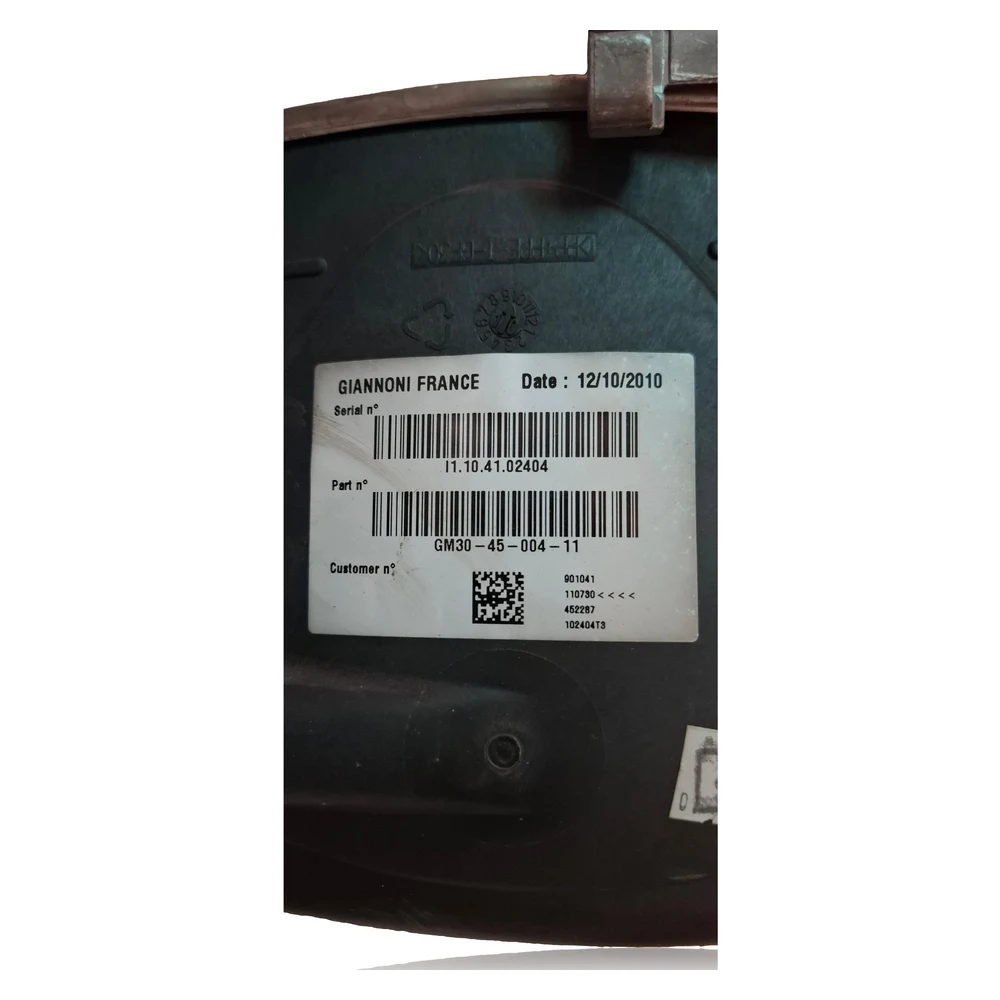

- Client n° 901041 ; peut apparaître 11.10.41.02404 / 102404T3 sur l'étiquette.
- Application prévue
- Chaudières Vaillant ecoTEC plus avec chambre/échangeur Giannoni ; confirmer par carte de la pièce de l'équipement.
- Inclut
- Corps de chambre + échangeur primaire (selon unité). Ne comprend pas ventilateur, couvercle, brûleur ni joints sauf indication expresse.
- État
- Reconditionnée
- Couper le gaz et l'alimentation électrique et laisser refroidir avant d'intervenir.
- Purge complet du circuit de chauffage et du siphon de condensats après le montage.
- Utiliser des joints neufs à usage unique dans la chambre, le souffleur et le collecteur de condensats (p. ex., 0020025929)
- Serrez en croix le couvercle de la chambre selon le couple indiqué dans le manuel du modèle.
- Essai d'étanchéité des gaz et vérification de la combustion après le changement (ajustement du CO₂ si nécessaire)
- Ne pas manipuler sans accréditation ; risque de fuite de gaz et de CO.
- Ne pas confirmer la compatibilité par références commerciales : la plaque du composant est l'autorité.
Questions fréquentes sur les chambres de combustion GM30-45-004-11
Est-ce compatible avec ma Vaillant ecoTEC plus VMW 246/5-5 ?
Inclut-il ventilateur, couvercle, bruleur ou joints ?
Quels erreurs de la chaudière sont liées à cette pièce ?
Nécessite-t-il une paramétrisation après le changement ?
