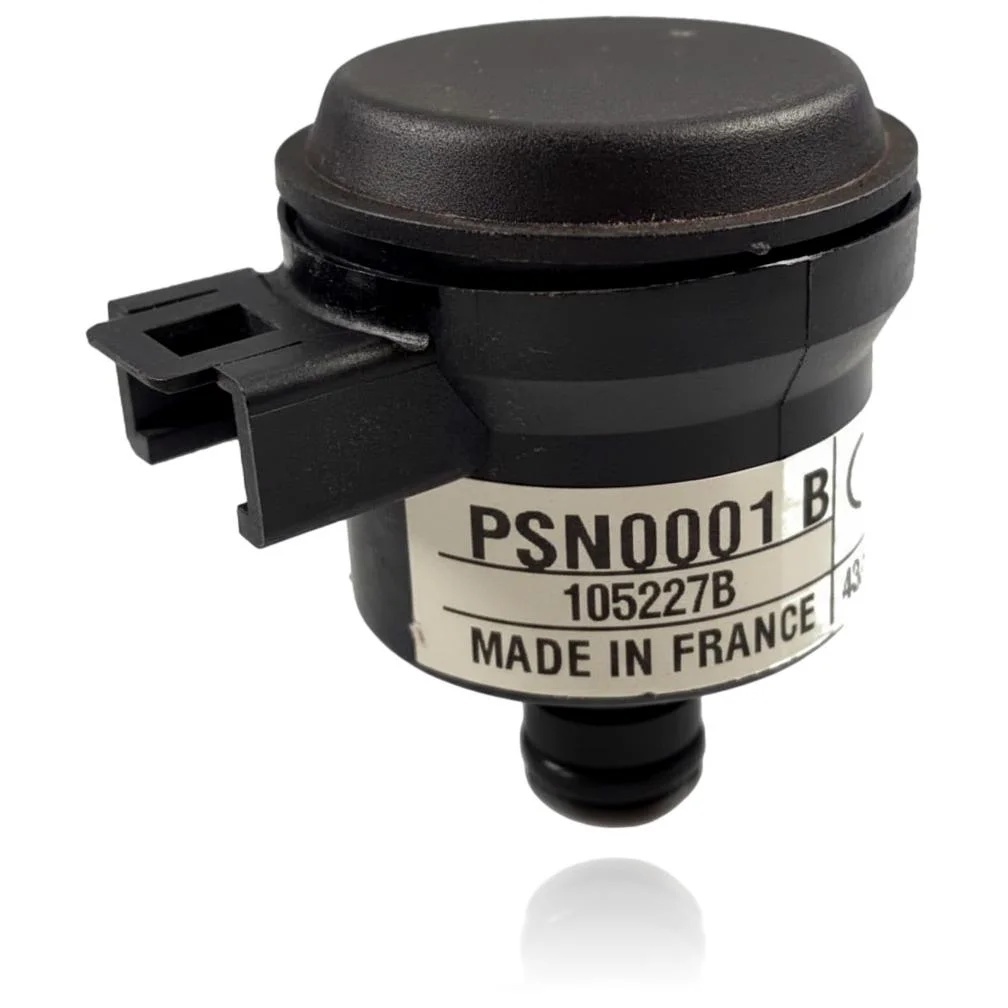

Capteur de pression PSN0001 B pour chaudière Vaillant Turbocombi VMW 232-1 - Ref. 050603
Le capteur de pression PSN0001 B est une pièce pour la chaudière Vaillant Turbocombi VMW 232-1. Sa fonction est de mesurer la pression de l'eau dans le circuit et d'envoyer cette information à la carte de la chaudière. En cas de défaillance, vous pouvez remarquer des lectures erronées et des blocages possibles, comme les erreurs F.22, F.73, F.74 ou F.75. Ce capteur est compatible avec d'autres modèles de la gamme Vaillant Turbocombi, comme le VMW 230-1, entre autres. Un technicien doit confirmer par un diagnostic s'il est nécessaire de le remplacer lorsqu'il présente des défauts dans la mesure de pression ou des erreurs dans le système.
- Type de pièce
- Capteurs de pression
- État
- Reconditionné
- Référence catalogue
- 050603
- Garantie
- 1 an
Chaudières Vaillant compatibles avec la référence 050603
Capteur de pression avec référence 050603. Deux compatibilités vérifiées : VMW 232-1 et VMW 230-1.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Vaillant VMW 232-1 | Vaillant Turbocombi | Contraste |
| Vaillant VMW 230-1 | Vaillant Turbocombi | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la ref. 050603 est la pièce de votre chaudière
La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue 050603. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes nécessitant un diagnostic dans le capteur de pression 050603
Le capteur de pression mesure la pression de l'eau pour l'électronique. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
La chaudière s'arrête et un message d'erreur de pression apparaît sur l'afficheur, bien que le manomètre de l'installation indique une pression normale.
Cause : Le capteur envoie un signal qui ne correspond pas à la pression réelle et l'électronique interprète qu'il manque de l'eau.
Comparez la lecture numérique de la chaudière avec le manomètre analogique du circuit avant de valider la défaillance du capteur.
- 02
La valeur de pression sur l'afficheur reste bloquée au même chiffre, même si vous remplissez ou purgez les radiateurs.
Cause : Le capteur a cessé de générer un signal variable et envoie toujours le même signal à la carte.
Purgez un radiateur et observez si le chiffre à l'écran bouge ; si rien ne change, le capteur ne lit pas.
- 03
La chaudière ne démarre pas ou se bloque dès l'allumage, sans laisser le temps de moduler.
Cause : La carte ne reçoit pas un signal de pression dans une plage valide et coupe l'allumage par sécurité.
Vérifiez le connecteur du capteur : s'il est lâche, oxydé ou mal emboîté, déconnectez-le et réinsérez-le avant de changer la pièce.
- 04
La lecture de pression fluctue de manière erratique, elle monte et descend sans que personne ne touche au circuit.
Cause : Un contact intermittent dans le câblage ou dans la membrane du capteur provoque un signal instable.
Déplacez avec précaution le câblage du capteur tout en regardant l'écran ; si le chiffre saute en touchant le câble, c'est un problème de connexion, pas nécessairement le capteur.
Codes d'erreur Vaillant nécessitant un diagnostic
| Code | Panne | Vérifications techniques |
|---|---|---|
| F.22 | Coupure de sécurité : manque d'eau. | Le capteur de pression (050603) peut envoyer une lecture de pression trop basse même si le circuit est correct, activant la sécurité. Vérifiez en comparant le manomètre avec la lecture numérique et contrôlez l'alimentation/le signal du capteur (p. ex., autotest S.97 ou mesure sur le faisceau). |
| F.73 | Erreur : capteur de pression d'eau non connecté ou en court-circuit. | Un défaut du capteur (ouvert/court-circuit) ou du câblage provoque un signal de pression invalide. Vérifiez la continuité et la polarité du faisceau, la tension d'alimentation (5/24 V) et la lecture du capteur en diagnostic. |
| F.74 | Erreur : problème électrique du capteur de pression d'eau. | Ce symptôme peut être lié à la pièce, mais ne confirme pas qu'elle soit défectueuse. Un technicien doit vérifier l'équipement et son inspection selon le manuel avant de décider d'une réparation ou d'un remplacement. |
| F.75 | Au démarrage de la pompe, aucun saut de pression suffisant n'est détecté. | Si le capteur de pression est défectueux/encrassé ou ne détecte pas l'augmentation de pression au démarrage de la pompe, il déclenche F.75. Vérifiez la purge du circuit et que la lecture du capteur varie au démarrage de la pompe et coïncide avec le manomètre. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche du capteur de pression Vaillant 050603
- Référence catalogue
- 050603
- SKU interne Uniclima
- SPTVMW232-1
- Marque
- Vaillant
- Type de pièce
- Capteurs de pression
- Unités en stock
- 3 unités
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 3 à 4 jours ouvrés (France métropolitaine)
- Retour
- 14 jours
Données de la pièce et documentation disponible
Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.
- Code composant
- PSN0001 B
- Alimentation
- 5Vdc
- Sortie
- 1/4 Vdc [notación tal cual aparece en la etiqueta]
- Plage de pression
- 0/4,5 bar
- Classe de protection électrique
- Classe III
- Lot
- 105227B
- Origine de fabrication
- Fabriqué en France
- Connexion (broches)
- 1: 0V, 2: +Vcc, 3: NC, 4: OUT
Questions fréquentes sur le capteur de pression 050603
Ce capteur PSN0001 B est-il compatible avec la chaudière Vaillant Turbocombi VMW 230-1 ?
Quels codes d'erreur peut résoudre le capteur PSN0001 B ?
Avec quelle tension est alimenté le capteur PSN0001 B pour le Vaillant Turbocombi VMW 232-1 ?
Quel est le champ de pression mesuré par le capteur PSN0001 B ?
Combien de modèles sont compatibles avec le capteur PSN0001 B ?
Quelle est la référence du capteur de pression pour la chaudière Vaillant Turbocombi VMW 232-1 ?
