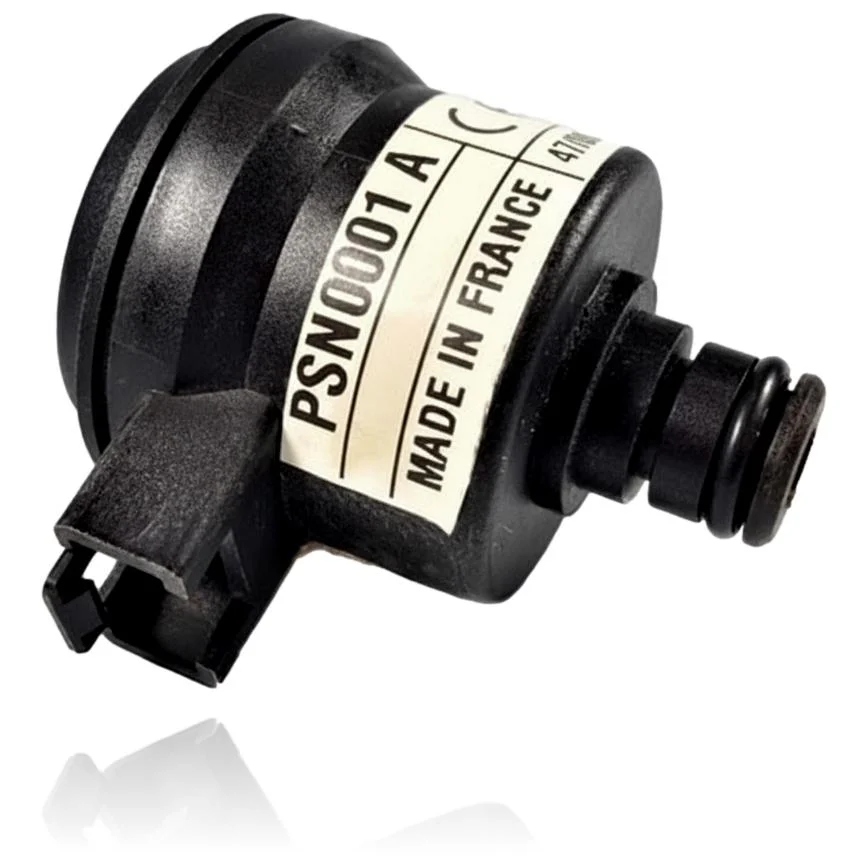

Capteur de pression d'eau Saunier Duval Isofast F 35 E1 - Réf. S5720500
Le capteur de pression d'eau Saunier Duval Isofast F 35 E1 est un capteur qui mesure la pression du circuit et envoie les informations à la carte de la chaudière. En cas de défaillance, des lectures erronées et des blocages dus à une fausse absence de pression peuvent se produire, ce qui pourrait interrompre le fonctionnement normal. Ce composant se monte sur des chaudières de la gamme Isofast, comme le modèle F 35 E, ainsi que sur d'autres modèles de la gamme ThemaClassic, entre autres. Un technicien doit confirmer par un diagnostic s'il est nécessaire de le remplacer en cas d'apparition du code d'erreur F9 : Défaillance du détecteur de pression d'eau.
- Type de pièce
- Capteurs de pression
- État
- Reconditionné
- Référence catalogue
- S5720500
- Garantie
- 1 an
Chaudières Saunier Duval compatibles avec la référence S5720500
Capteur de pression avec référence S5720500. Six compatibilités vérifiées : F 25 E et C 25 E.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Saunier Duval F 25 E | ThemaClassic | Contraste |
| Saunier Duval C 25 E | ThemaClassic | Contraste |
| Saunier Duval F 30 E | ThemaClassic | Contraste |
| Saunier Duval C 24 E1 | ThemaClassic | Contraste |
| Saunier Duval F 24 E1 | ThemaClassic | Contraste |
| Saunier Duval F 35 E | Isofast | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la réf. S5720500 est la pièce de votre chaudière
La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue S5720500. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes nécessitant un diagnostic dans le capteur de pression S5720500
Le capteur de pression mesure la pression de l'eau pour l'électronique. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
Un témoin ou un code d'erreur de pression d'eau apparaît sur l'afficheur, bien que le circuit soit correctement rempli.
Cause : Le capteur envoie une lecture incorrecte et l'électronique bloque la chaudière par sécurité.
Mesurez la pression indiquée par l'afficheur avec un manomètre externe avant de changer le capteur.
- 02
La chaudière se bloque immédiatement après avoir essayé de démarrer, sans que le brûleur ne s'allume.
Cause : La carte nécessite un signal de pression valide pour permettre l'allumage et ne le reçoit pas.
Débranchez et rebranchez le connecteur à 4 fils du capteur ; un mauvais contact peut provoquer le même blocage.
- 03
La valeur de pression à l'écran ne varie pas même si vous remplissez le circuit avec la vanne de charge.
Cause : Le capteur a cessé de générer le signal proportionnel à la pression et reste fixe à une valeur.
Remplissez le circuit lentement et vérifiez si le nombre de pression augmente sur l'afficheur ; si cela ne bouge pas, le signal n'arrive pas.
- 04
La chaudière fonctionne par moments normalement et d'autres fois elle s'arrête seule en affichant une erreur de pression.
Cause : Un contact intermittent dans le câblage du capteur provoque une perte sporadique du signal.
Vérifiez le parcours du câble du capteur en recherchant des plis ou des frottements avant de considérer que la pièce est défectueuse.
Codes d'erreur Saunier Duval nécessitant un diagnostic
| Code | Panne | Vérifications techniques |
|---|---|---|
| F9 | Défaut du détecteur de pression d'eau. | Le transducteur de pression S5720500 délivre un signal absent/hors plage ou qui n'arrive pas à la PCB, l'électronique interprète une pression anormale et se bloque avec F9 ; vérifiez en mesurant le signal du capteur et le faisceau/câblage et en comparant avec un manomètre externe. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche du capteur de pression Saunier Duval S5720500
- Référence catalogue
- S5720500
- SKU interne Uniclima
- SPSDIF35E
- Marque
- Saunier Duval
- Type de pièce
- Capteurs de pression
- Unités en stock
- 7 unités
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 3 à 4 jours ouvrés (France métropolitaine)
- Retour
- 14 jours
Données de la pièce et documentation disponible
Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.
- Plage de pression
- 0/4,5 bar
- Sortie électrique
- 1/4 Vdc (lecture littérale de l'étiquette)
- alimentation
- 5 Vdc
- Classe de protection
- T70 / CLASSE III
- brochage
- 1: 0V | 2: +Vcc | 3: NC | 4: OUT
- Code pièce
- PSN0001A (suffixe final coupé sur les photos, voir avis)
- Origine de fabrication
- FABRIQUÉ EN FRANCE
Questions fréquentes sur le capteur de pression S5720500
Quelle est la fonction de ce capteur de pression Réf. S5720500 dans l'Isofast F 35 E1 ?
Ce capteur est-il compatible avec la Saunier Duval ThemaClassic F 24 E1 ?
Quel est le champ de pression mesuré par le capteur Réf. S5720500 ?
Avec quelle tension fonctionne ce capteur de pression de l'Isofast ?
Combien de modèles sont compatibles avec le capteur de pression Réf. S5720500 ?
Quel code d'erreur est documenté pour ce capteur de pression ?
