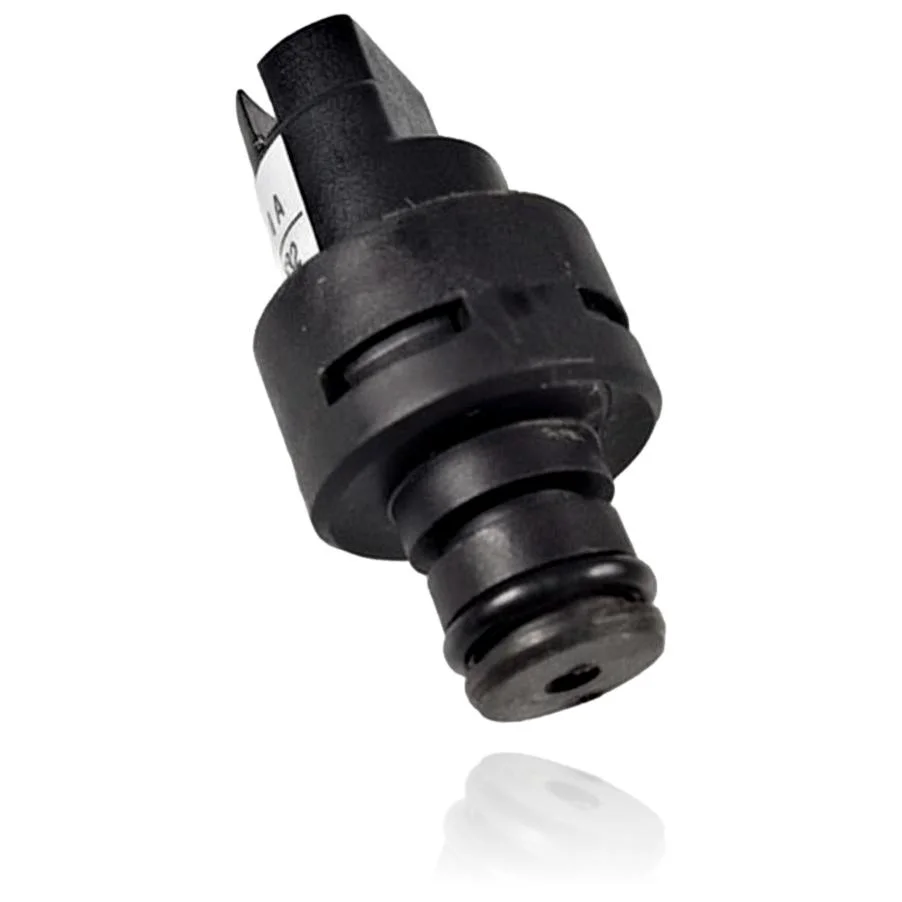

Capteur de pression Saunier Duval ThemaClassic C 24 E Ref. S5720500
Dans les chaudières Saunier Duval de la gamme ThemaClassic, le capteur de pression ThemaClassic C 24 E mesure la pression du circuit d'eau et envoie cette information à la carte électronique. Si cette pièce tombe en panne, vous pouvez rencontrer des lectures erronées et des blocages possibles en raison d'un manque de pression, ce qui peut entraîner le code d'erreur F9. Il est compatible avec des modèles tels que ThemaClassic F 25 E, C 25 E, F 30 E, entre autres. Un technicien doit confirmer par un diagnostic s'il est nécessaire de remplacer lorsque vous remarquez ces symptômes ou si la chaudière présente des problèmes de fonctionnement liés à la pression.
- Type de pièce
- Capteurs de pression
- État
- Reconditionné
- Référence catalogue
- S5720500
- Garantie
- 1 an
Chaudières Saunier Duval compatibles avec la référence S5720500
Capteur de pression avec référence S5720500. Six compatibilités vérifiées : F 25 E et C 25 E.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Saunier Duval F 25 E | ThemaClassic | Contraste |
| Saunier Duval C 25 E | ThemaClassic | Contraste |
| Saunier Duval F 30 E | ThemaClassic | Contraste |
| Saunier Duval C 24 E1 | ThemaClassic | Contraste |
| Saunier Duval F 24 E1 | ThemaClassic | Contraste |
| Saunier Duval F 35 E | Isofast | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la réf. S5720500 est la pièce de votre chaudière
La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue S5720500. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes nécessitant un diagnostic dans le capteur de pression S5720500
Le capteur de pression mesure la pression de l'eau pour l'électronique. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
La chaudière affiche une pression basse à l'écran bien que le circuit soit plein et qu'il n'y ait pas de fuites.
Cause : Le capteur ne lit pas correctement la pression et envoie une donnée incorrecte à la centrale.
Comparez la pression indiquée par l'afficheur avec un manomètre externe avant de considérer qu'il y a une panne.
- 02
L'appareil s'éteint de temps en temps par manque de pression et redémarre ensuite tout seul.
Cause : Un signal intermittent du capteur fait penser à la centrale que la pression est basse alors qu'en réalité ce n'est pas le cas.
Vérifiez le connecteur du capteur pour oxydation ou mauvais contact avant de remplacer la pièce.
- 03
L'afficheur reste figé sur un numéro, peu importe si on purge ou remplit le circuit.
Cause : Le capteur peut être bloqué sur une lecture et ne pas capter les changements réels de pression de l'eau.
Remplis ou purges un peu le système tout en observant l'afficheur, pour voir si la valeur change.
- 04
La chaudière ne démarre pas et affiche un avertissement de pression, bien que le circuit soit correctement rempli.
Cause : Si le capteur envoie une valeur erronée, la centrale interprète qu'il manque de l'eau et bloque l'allumage pour des raisons de sécurité.
Notez le code d'erreur spécifique et comparez-le avec le manuel avant d'acheter le capteur.
Codes d'erreur Saunier Duval nécessitant un diagnostic
| Code | Panne | Vérifications techniques |
|---|---|---|
| F9 | Défaut du détecteur de pression d'eau. | Le transducteur de pression S5720500 délivre un signal absent/hors plage ou qui n'arrive pas à la PCB, l'électronique interprète une pression anormale et se bloque avec F9 ; vérifiez en mesurant le signal du capteur et le faisceau/câblage et en comparant avec un manomètre externe. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche du capteur de pression Saunier Duval S5720500
- Référence catalogue
- S5720500
- SKU interne Uniclima
- CPSTC24E
- Marque
- Saunier Duval
- Type de pièce
- Capteurs de pression
- Unités en stock
- 7 unités
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 3 à 4 jours ouvrés (France métropolitaine)
- Retour
- 14 jours
Questions fréquentes sur le capteur de pression S5720500
Ce capteur de pression est-il compatible avec la Saunier Duval Themaclassic C 24 E ?
Ce capteur est-il compatible avec la Saunier Duval Isofast C 28 E ?
