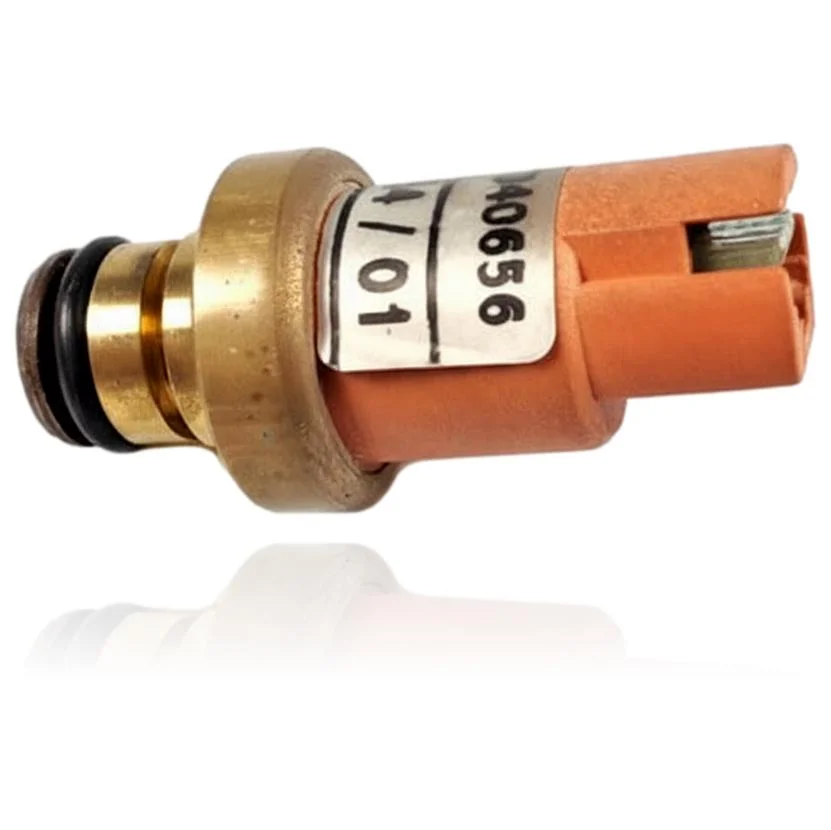

Capteur de pression Saunier Duval, Protherm et Vaillant (Isofast, Isomax, Isotwin, Thema)
Lorsque vous ouvrez le robinet ou démarrez le chauffage, le Capteur de Pression Saunier Duval, Protherm et Vaillant (Isofast, Isomax, Isotwin, Thema) se charge de mesurer la pression du circuit d'eau et d'envoyer cette information à la carte électronique. Si cette pièce tombe en panne, vous pourrez constater des lectures erronées et, parfois, des blocages dus à une fausse absence de pression, ce qui peut se manifester par le code d'erreur F9. Ce capteur est compatible avec des modèles tels que le Thema Classic F 25 E, C 25 E, F 30 E, C 24 E1, F 24 E1 et l'Isofast F 35 E, entre autres. Un technicien doit confirmer par un diagnostic s'il est nécessaire de remplacer lorsque vous commencez à éprouver ces symptômes ou des pannes dans le système.
- Type de pièce
- Capteurs de pression
- État
- Reconditionné
- Référence catalogue
- S5720500
- Garantie
- 1 an
Chaudières Saunier Duval compatibles avec la référence S5720500
Capteur de pression avec référence S5720500. Six compatibilités vérifiées : F 25 E et C 25 E.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Saunier Duval F 25 E | ThemaClassic | Contraste |
| Saunier Duval C 25 E | ThemaClassic | Contraste |
| Saunier Duval F 30 E | ThemaClassic | Contraste |
| Saunier Duval C 24 E1 | ThemaClassic | Contraste |
| Saunier Duval F 24 E1 | ThemaClassic | Contraste |
| Saunier Duval F 35 E | Isofast | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la réf. S5720500 est la pièce de votre chaudière
La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue S5720500. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes nécessitant un diagnostic dans le capteur de pression S5720500
Le capteur de pression mesure la pression de l'eau pour l'électronique. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
La chaudière affiche une erreur de basse pression au démarrage du chauffage, bien qu'en repos la lecture semble normale.
Cause : Le capteur peut échouer en raison de la variation de pression provoquée par le démarrage du circuit.
Comparez la lecture au repos et au démarrage ; si le saut est exagéré par rapport à un manomètre mécanique, soupçonnez le capteur.
- 02
Aucun valeur de pression n'est affichée à l'écran, comme si le capteur n'était pas connecté.
Cause : Le capteur n'envoie pas de signal à la carte, soit en raison d'une panne interne, soit à cause d'un mauvais contact.
Vérifiez le connecteur à trois broches avant d'acheter la pièce : assurez-vous qu'il est bien enclenché, sans corrosion ni humidité.
- 03
La chaudière fonctionne mais parfois elle se bloque pendant quelques secondes à cause de la pression et puis elle redémarre toute seule.
Cause : Un capteur avec un signal instable peut provoquer des coupures ponctuelles que la carte interprète comme des chutes de pression.
Notez quand cela se produit (démarrage, arrêt, changement de température) pour voir si cela coïncide avec un motif thermique du capteur.
- 04
Vous avez vérifié le manomètre et le robinet de remplissage et le problème de pression reste le même.
Cause : Si le circuit d'eau est en bon état et que la panne persiste, il faut vérifier le capteur qui traduit cette pression en signal électrique.
Éliminez d'abord les fuites et l'air dans le circuit; seulement si tout cela est en ordre, le capteur devient le principal suspect.
Codes d'erreur Saunier Duval nécessitant un diagnostic
| Code | Panne | Vérifications techniques |
|---|---|---|
| F9 | Défaut du détecteur de pression d'eau. | Le transducteur de pression S5720500 délivre un signal absent/hors plage ou qui n'arrive pas à la PCB, l'électronique interprète une pression anormale et se bloque avec F9 ; vérifiez en mesurant le signal du capteur et le faisceau/câblage et en comparant avec un manomètre externe. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche du capteur de pression Saunier Duval S5720500
- Référence catalogue
- S5720500
- SKU interne Uniclima
- CPIF30EA
- Marque
- Saunier Duval
- Type de pièce
- Capteurs de pression
- Unités en stock
- 4 unités
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 3 à 4 jours ouvrés (France métropolitaine)
- Retour
- 14 jours
Données de la pièce et documentation disponible
Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.
- Code d'étiquette
- ...40656 (coupé par le cadrage; préfixe non visible)
- Fragment de lot/date
- 4 / 01
Questions fréquentes sur le capteur de pression S5720500
Ce capteur de pression est-il compatible avec une chaudière Protherm Tiger ou Panther ?
Est-ce que cela convient également pour une chaudière Vaillant via une référence equivalente ?
Quel code conserve l'étiquette de ce capteur compatible avec Protherm et Vaillant ?
