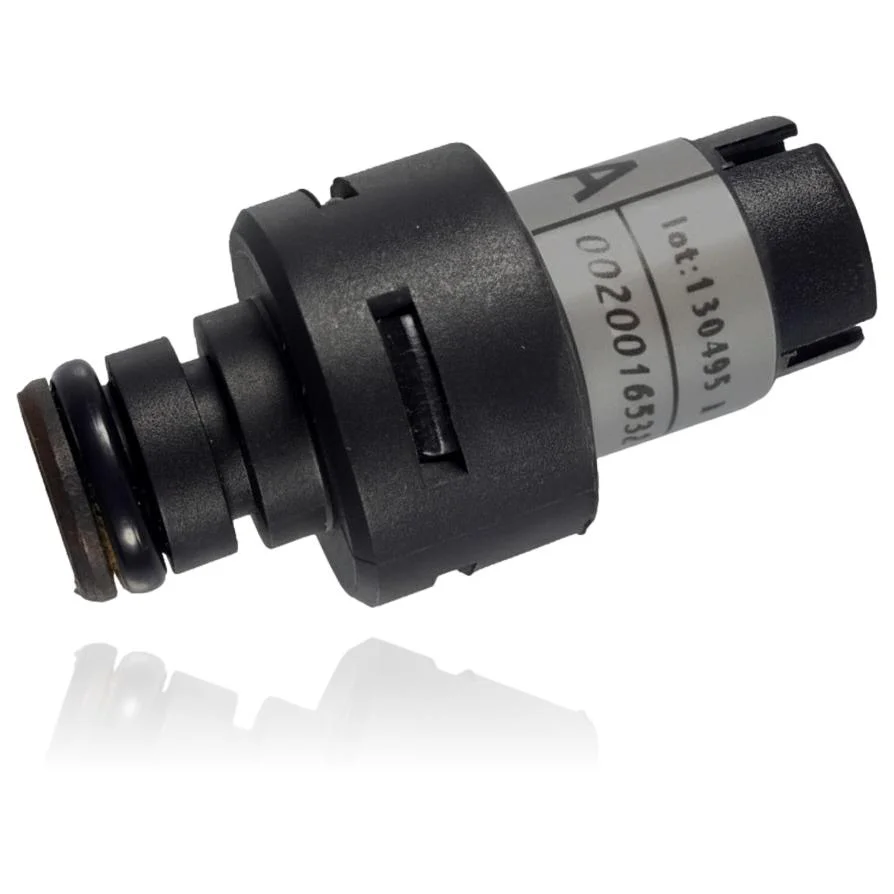

Capteur de pression Saunier Duval - Cod. 0020016532
Si vous remarquez que votre chaudière présente l'erreur F9, il est possible que le capteur de pression soit défaillant. Le capteur de pression Saunier Duval - Cod. 0020016532 mesure la pression du circuit d'eau et envoie les informations à la carte de contrôle. Lorsque ce composant ne fonctionne pas correctement, il peut provoquer des lectures erronées et des blocages pour fausse absence de pression. Il est compatible avec les chaudières de la gamme ThemaClassic, comme le modèle F 25 E, entre autres. Il est recommandé de le remplacer si vous rencontrez des problèmes de pression ou des erreurs de fonctionnement.
Chaudières Saunier Duval compatibles avec la référence S5720500
Capteur de pression avec référence S5720500. Six compatibilités vérifiées : F 25 E et C 25 E.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Saunier Duval F 25 E | ThemaClassic | Contraste |
| Saunier Duval C 25 E | ThemaClassic | Contraste |
| Saunier Duval F 30 E | ThemaClassic | Contraste |
| Saunier Duval C 24 E1 | ThemaClassic | Contraste |
| Saunier Duval F 24 E1 | ThemaClassic | Contraste |
| Saunier Duval F 35 E | Isofast | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la réf. S5720500 est la pièce de votre chaudière
Ce qui décide, ce n'est pas le modèle de la chaudière, mais la référence sérigraphiée sur la pièce que vous avez déjà montée.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue S5720500. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes et erreurs que résout le capteur de pression S5720500
Le capteur de pression mesure la pression de l'eau pour l'électronique. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
Le manomètre numérique indique une pression fixe et ne baisse pas, même en vidant de l'eau du circuit.
Cause : Un capteur bloqué sur une lecture fixe continue d'envoyer la même valeur, peu importe ce qui se passe dans le circuit réel.
Ouvre la vanne de purge d'un radiateur et regarde si la valeur numérique change ; si elle reste la même, le capteur ne lit pas.
- 02
La chaudière affiche une erreur de pression au démarrage, avant de demander le chauffage ou l'eau chaude.
Cause : La carte teste le signal du capteur au démarrage et se bloque si elle ne reçoit pas une lecture valide.
Mesurez la pression avec un manomètre mécanique avant d'allumer ; si elle est dans la plage et que l'erreur persiste, le capteur est le problème.
- 03
La défaillance de pression disparaît temporairement puis revient, sans avoir touché au circuit.
Cause : Cela indique un capteur avec une connexion interne lâche qui fait contact de manière intermittente.
Tape doucement la zone du capteur avec la chaudière allumée et observez si l'erreur change ; cela aide à confirmer un défaut intermittent.
- 04
La chaudière ne démarre pas bien que le circuit soit plein et sans fuites visibles.
Cause : Sans un signal adéquat du capteur, la centrale croit qu'il manque de pression et ne permet pas l'allumage.
Vérifiez qu'il n'y a pas de fuites d'eau gouttant par la soupape de sécurité, car cela ferait baisser la pression réelle et pourrait être confondu avec un défaut du capteur.
Codes d'erreur Saunier Duval que cette pièce résout.
| Code | Panne | Diagnostic et solution |
|---|---|---|
| F9 | Défaut du détecteur de pression d'eau. | Le transducteur de pression S5720500 délivre un signal absent/hors plage ou qui n'arrive pas à la PCB, l'électronique interprète une pression anormale et se bloque avec F9 ; vérifiez en mesurant le signal du capteur et le faisceau/câblage et en comparant avec un manomètre externe. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche du capteur de pression Saunier Duval S5720500
- Référence catalogue
- S5720500
- Marque
- Saunier Duval
- Type de pièce
- Capteurs de pression
- Unités en stock
- 0 pcs
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 1-2 jours ouvrables
- Retour
- 14 jours
Données lues sur la pièce et dans la documentation du fabricant
Ce que nous n'avons pas pu vérifier n'apparaît pas ici.
- Code sur l'étiquette
- 0020016532
- Marque sur l'étiquette
- Lettre 'A'
Questions fréquentes sur le capteur de pression S5720500
Ce capteur de pression Saunier Duval CPTNF30B2 est-il compatible avec ma chaudière Thema Classic ?
Quand dois-je remplacer le capteur de pression dans ma chaudière ?
Combien de modèles sont compatibles avec ce capteur de pression ?
Quel code d'erreur est documenté pour cette pièce ?
Puis-je trouver le numéro de lot complet de cette pièce ?
