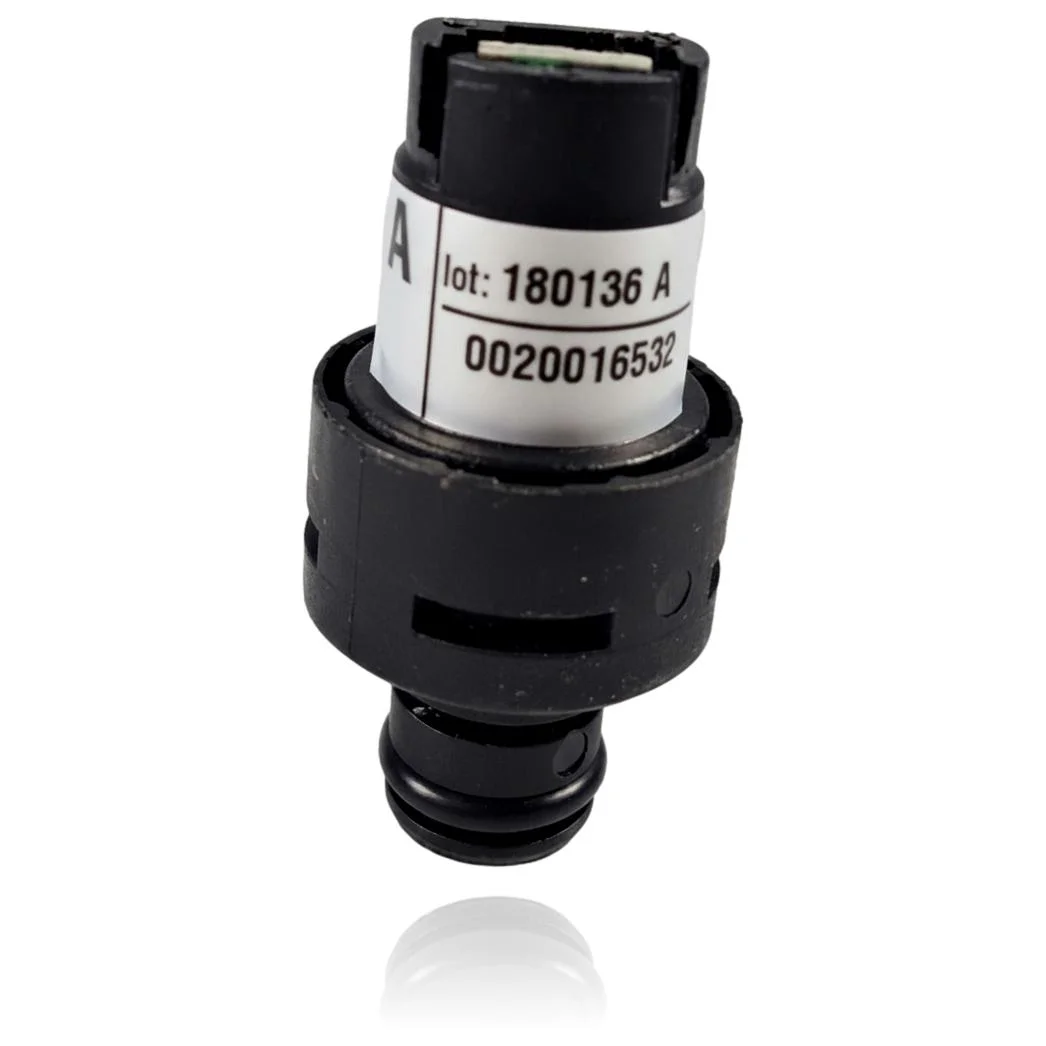

Capteur de pression Saunier Duval Thematek C 24 E - Réf. 0020016532
Le capteur de pression Saunier Duval Thematek C 24 E est un capteur qui mesure la pression du circuit d'eau et envoie cette information à la carte électronique. En cas de défaillance, il peut provoquer des lectures erronées et des blocages, entraînant le code d'erreur F9 : Défaillance du détecteur de pression d'eau. Ce capteur est compatible avec des modèles tels que F 25 E, C 25 E, F 30 E, C 24 E1 et F 24 E1 de la gamme ThemaClassic, ainsi qu'avec le F 35 E de la gamme Isofast. Un technicien doit confirmer par diagnostic s'il est nécessaire de le remplacer si vous rencontrez des problèmes de pression ou des blocages dans le système.
- Type de pièce
- Capteurs de pression
- État
- Reconditionné
- Référence catalogue
- S5720500
- Garantie
- 1 an
Chaudières Saunier Duval compatibles avec la référence S5720500
Capteur de pression avec référence S5720500. Six compatibilités vérifiées : F 25 E et C 25 E.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Saunier Duval F 25 E | ThemaClassic | Contraste |
| Saunier Duval C 25 E | ThemaClassic | Contraste |
| Saunier Duval F 30 E | ThemaClassic | Contraste |
| Saunier Duval C 24 E1 | ThemaClassic | Contraste |
| Saunier Duval F 24 E1 | ThemaClassic | Contraste |
| Saunier Duval F 35 E | Isofast | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la réf. S5720500 est la pièce de votre chaudière
La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue S5720500. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes nécessitant un diagnostic dans le capteur de pression S5720500
Le capteur de pression mesure la pression de l'eau pour l'électronique. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
La chaudière se bloque avec une erreur de pression bien que le manomètre soit dans la zone correcte.
Cause : Le capteur envoie une valeur différente de celle affichée par le manomètre mécanique.
Notez la valeur exacte du manomètre et regardez sur l'afficheur quelle pression la carte lit.
- 02
La chaudière ne démarre pas et reste en attente avec un avis de pression.
Cause : Sans une lecture de pression valide, la centrale ne permet pas d'allumer le brûleur.
Purgez l'air des radiateurs et confirmez la pression réelle avant de considérer que le capteur est défectueux.
- 03
Le défaut de pression apparaît et disparaît tout seul, sans que vous ayez touché à quoi que ce soit dans le circuit.
Cause : Un capteur avec un signal intermittent provoque une oscillation de la lecture même si la pression réelle est stable.
Vérifiez que le connecteur du capteur est bien enclenché et sans oxydation sur les contacts.
Codes d'erreur Saunier Duval nécessitant un diagnostic
| Code | Panne | Vérifications techniques |
|---|---|---|
| F9 | Défaut du détecteur de pression d'eau. | Le transducteur de pression S5720500 délivre un signal absent/hors plage ou qui n'arrive pas à la PCB, l'électronique interprète une pression anormale et se bloque avec F9 ; vérifiez en mesurant le signal du capteur et le faisceau/câblage et en comparant avec un manomètre externe. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche du capteur de pression Saunier Duval S5720500
- Référence catalogue
- S5720500
- SKU interne Uniclima
- CPCTSC24E
- Marque
- Saunier Duval
- Type de pièce
- Capteurs de pression
- Unités en stock
- 3 unités
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 3 à 4 jours ouvrés (France métropolitaine)
- Retour
- 14 jours
Données de la pièce et documentation disponible
Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.
- Code imprimé sur la pièce
- 0020016532
- Lot de fabrication
- 180136 A
Questions fréquentes sur le capteur de pression S5720500
Quel est le code et le lot du capteur de pression de la Saunier Duval Thematek C 24 E ?
Pour quels modèles le capteur de pression CPCTSC24E est-il compatible ?
Quelle panne indique qu'il faut remplacer le capteur de pression de la Thema C 24 E ?
Quel code d'erreur est documenté pour le capteur de pression de la Saunier Duval Thematek C 24 E ?
Ce capteur de pression est-il adapté aux chaudières d'autres marques ?
Où puis-je trouver plus d'informations sur l'installation du capteur de pression ?
