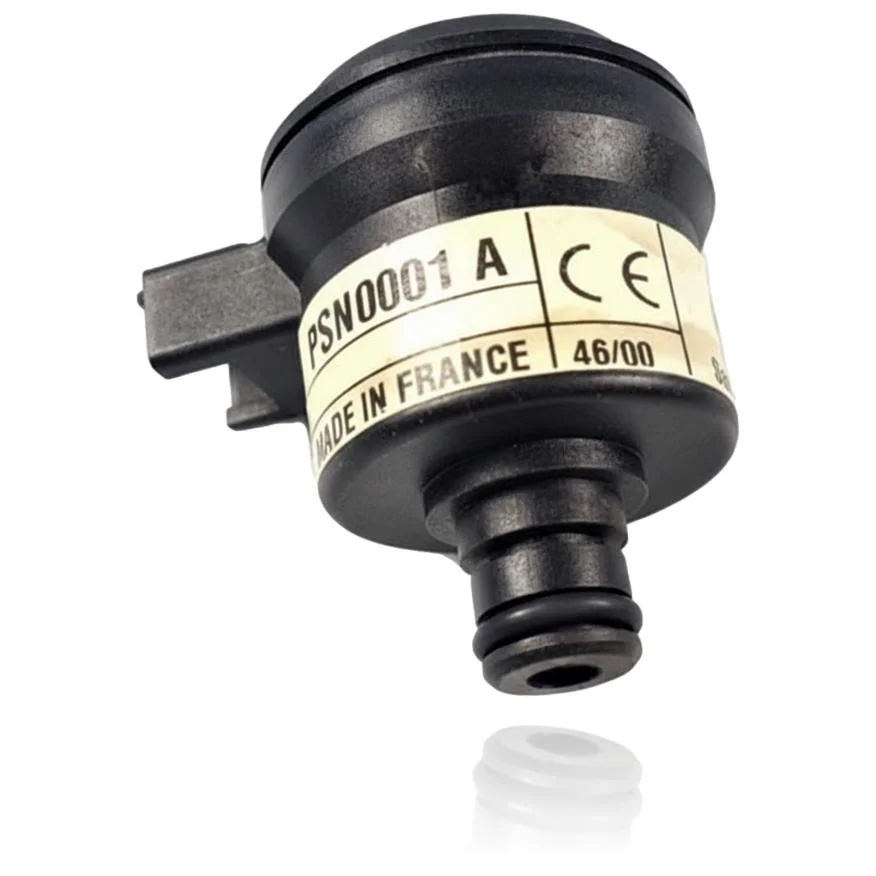

Capteur de pression Saunier Duval ThemaClassic F 25 E Ref. S5720500
Lorsque vous ouvrez le robinet ou allumez le chauffage, le capteur de pression Saunier Duval ThemaClassic F 25 E mesure la pression de l'eau dans le circuit et envoie l'information à la carte électronique. Si cette pièce tombe en panne, vous pouvez remarquer des lectures erronées et, dans certains cas, des blocages dus à une fausse absence de pression, ce qui pourrait se manifester par le code d'erreur F9. Ce capteur est compatible avec plusieurs chaudières de la gamme ThemaClassic, comme le F 25 E, C 25 E et F 30 E, entre autres. Un technicien doit confirmer par diagnostic s'il est nécessaire de le remplacer lorsque vous commencez à rencontrer ces problèmes de fonctionnement.
- Type de pièce
- Capteurs de pression
- État
- Reconditionné
- Référence catalogue
- S5720500
- Garantie
- 1 an
Chaudières Saunier Duval compatibles avec la référence S5720500
Capteur de pression avec référence S5720500. Six compatibilités vérifiées : F 25 E et C 25 E.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Saunier Duval F 25 E | ThemaClassic | Contraste |
| Saunier Duval C 25 E | ThemaClassic | Contraste |
| Saunier Duval F 30 E | ThemaClassic | Contraste |
| Saunier Duval C 24 E1 | ThemaClassic | Contraste |
| Saunier Duval F 24 E1 | ThemaClassic | Contraste |
| Saunier Duval F 35 E | Isofast | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la réf. S5720500 est la pièce de votre chaudière
La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue S5720500. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes nécessitant un diagnostic dans le capteur de pression S5720500
Le capteur de pression mesure la pression de l'eau pour l'électronique. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
La chaudière se bloque intermittently avec un avis de défaut de pression, parfois oui et parfois non, sans un schéma clair.
Cause : Le capteur donne des lectures instables et la centrale interrompt le fonctionnement lorsque le signal sort de la plage attendue.
Notez si la panne apparaît toujours au démarrage à froid ou également à chaud ; cela aide à distinguer le capteur d'une autre cause.
- 02
La pression à l'écran ne correspond pas à celle indiquée par le manomètre analogique de la chaudière elle-même.
Cause : L'élément capteur perd sa calibration et traduit mal la pression hydraulique réelle en signal électrique.
Prenez note de la différence entre les deux lectures pendant plusieurs jours avant de décider du changement.
- 03
En remplissant d'eau et en augmentant la pression, la chaudière met du temps à le refléter à l'écran ou le changement est à peine perceptible.
Cause : Le capteur répond avec un retard ou de manière faible aux changements de pression du circuit.
Vérifiez le connecteur et le câble du capteur ; une mauvaise connexion retarde ou distord également la lecture.
- 04
On constate de l'humidité ou de petites gouttes autour du filetage où est installé le capteur.
Cause : Avec le temps, la pièce perd son étanchéité et laisse échapper de l'eau du circuit par ce point.
Séchez bien la zone et vérifiez après quelques minutes de fonctionnement si l'humidité réapparaît juste là.
Codes d'erreur Saunier Duval nécessitant un diagnostic
| Code | Panne | Vérifications techniques |
|---|---|---|
| F9 | Défaut du détecteur de pression d'eau. | Le transducteur de pression S5720500 délivre un signal absent/hors plage ou qui n'arrive pas à la PCB, l'électronique interprète une pression anormale et se bloque avec F9 ; vérifiez en mesurant le signal du capteur et le faisceau/câblage et en comparant avec un manomètre externe. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche du capteur de pression Saunier Duval S5720500
- Référence catalogue
- S5720500
- SKU interne Uniclima
- PSN0001A
- Marque
- Saunier Duval
- Type de pièce
- Capteurs de pression
- Unités en stock
- 7 unités
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 3 à 4 jours ouvrés (France métropolitaine)
- Retour
- 14 jours
Données de la pièce et documentation disponible
Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.
- Code imprimé
- PSN0001 A
- Code de lot/date
- 46/00
- Origine de fabrication
- Fabriqué en France
- Marquage
- CE
Questions fréquentes sur le capteur de pression S5720500
Ce capteur de pression est-il compatible avec la Saunier Duval Isofast F 35 E ?
Est-ce compatible aussi avec la Saunier Duval Thema C 24 E ?
Où est fabriquée cette pièce de la Saunier Duval ThemaClassic ?
Quelle panne oblige à remplacer ce capteur sur une Saunier Duval Thema F 25 E ?
Comment puis-je distinguer cette pièce de celle du capteur de la Renova Teknic F 23 E, qui partage la même référence S5720500 ?
