Captador De Presión Saunier Duval ThemaClassic F 25 E Ref. S5720500
Cuando abres el grifo o enciendes la calefacción, el captador de presión Saunier Duval ThemaClassic F 25 E mide la presión del agua en el circuito y envía la información a la placa de control. Si esta pieza falla, puedes notar lecturas erróneas y, en algunos casos, bloqueos por falsa falta de presión, lo que podría manifestarse con el código de error F9. Este captador es compatible con varias calderas de la gama ThemaClassic, como el F 25 E, C 25 E y F 30 E, entre otras. Un técnico debe confirmar mediante diagnóstico si procede sustituirlo cuando empieces a experimentar estos problemas de funcionamiento.
- Tipo de pieza
- Captadores de presión
- Estado
- Reacondicionado
- Referencia de catálogo
- S5720500
- Garantía
- 1 año
Calderas Saunier Duval compatibles con la referencia S5720500
Captador de presión con referencia S5720500. Seis compatibilidades contrastadas: F 25 E y C 25 E.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval F 25 E | ThemaClassic | Contrastada |
| Saunier Duval C 25 E | ThemaClassic | Contrastada |
| Saunier Duval F 30 E | ThemaClassic | Contrastada |
| Saunier Duval C 24 E1 | ThemaClassic | Contrastada |
| Saunier Duval F 24 E1 | ThemaClassic | Contrastada |
| Saunier Duval F 35 E | Isofast | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. S5720500 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo del captador de presión que tienes montado y comprueba si coincide con la referencia de catálogo S5720500; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en el captador de presión S5720500
El captador de presión mide la presión de agua para la electrónica. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera se bloquea de forma intermitente con un aviso de fallo de presión, unas veces sí y otras no, sin un patrón claro.
Causa: El captador da lecturas inestables y la centralita corta el funcionamiento cuando la señal se sale del rango esperado.
Anota si el fallo aparece siempre al arrancar en frío o también en caliente; esto ayuda a distinguir el sensor de otra causa.
- 02
La presión en pantalla no coincide con la que marca el manómetro analógico de la propia caldera.
Causa: El elemento sensor pierde calibración y traduce mal la presión hidráulica real en señal eléctrica.
Toma nota de la diferencia entre ambas lecturas durante varios días antes de decidir el cambio.
- 03
Al rellenar agua y subir la presión, la caldera tarda en reflejarlo en pantalla o apenas se nota el cambio.
Causa: El captador responde con retraso o de forma débil a los cambios de presión del circuito.
Comprueba el conector y el cable del sensor; una mala conexión también retrasa o distorsiona la lectura.
- 04
Se aprecia humedad o pequeñas gotas alrededor de la rosca donde va instalado el captador.
Causa: Con el tiempo la pieza pierde estanqueidad y deja escapar agua del circuito por ese punto.
Seca bien la zona y revisa pasados unos minutos de funcionamiento si reaparece la humedad justo ahí.
Códigos de error Saunier Duval que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| F9 | Fallo del detector de presión de agua. | El transductor de presión S5720500 entrega señal ausente/fuera de rango o no llega a la PCB, la electrónica interpreta presión anómala y bloquea con F9; verificar midiendo la señal del sensor y el mazo/cableado y contrastando con manómetro externo. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha del captador de presión Saunier Duval S5720500
- Referencia de catálogo
- S5720500
- SKU interno Uniclima
- PSN0001A
- Marca
- Saunier Duval
- Tipo de pieza
- Captadores de presión
- Unidades en stock
- 7 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.

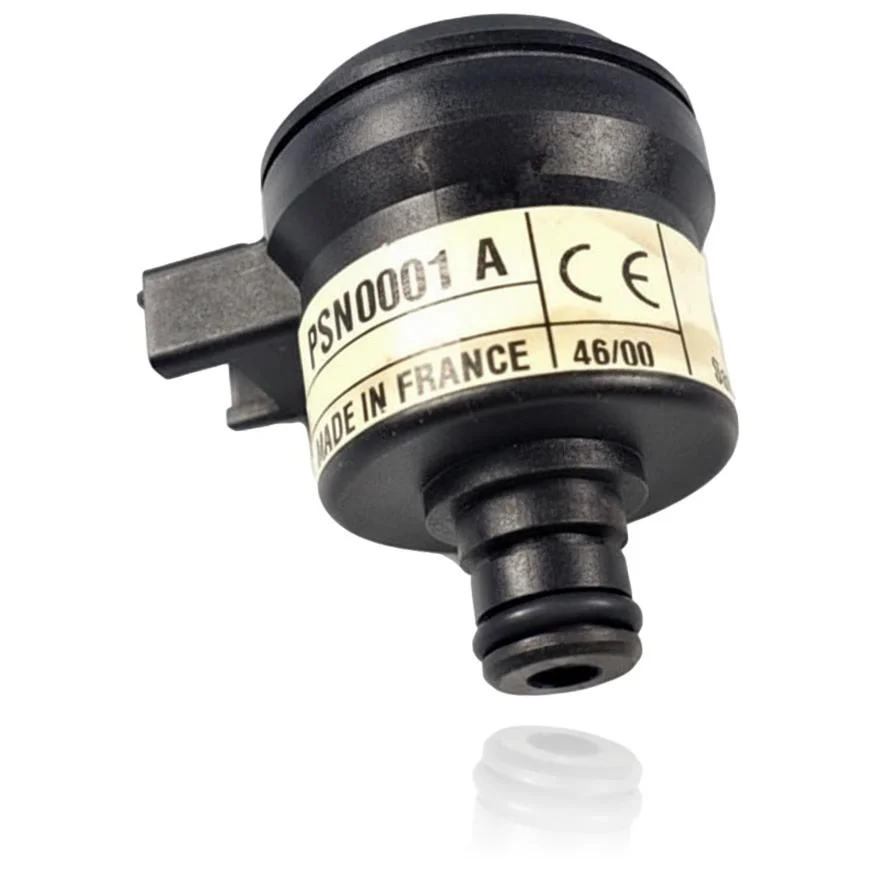

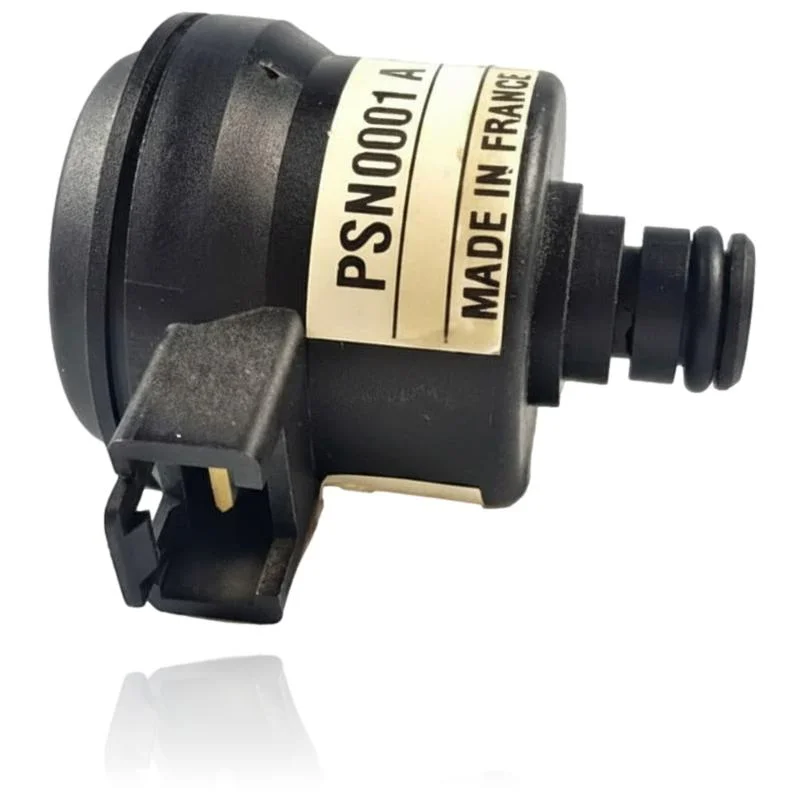

- Código impreso
- PSN0001 A
- Código de lote/fecha
- 46/00
- Origen de fabricación
- Made in France
- Marcado
- CE
Dudas frecuentes sobre el captador de presión S5720500
¿Este captador de presión sirve para la Saunier Duval Isofast F 35 E?
¿Vale también para la Saunier Duval Thema C 24 E?
¿Dónde se fabrica esta pieza de la Saunier Duval ThemaClassic?
¿Qué avería obliga a cambiar este captador en una Saunier Duval Thema F 25 E?
¿Cómo distingo esta pieza de la del sensor de la Renova Teknic F 23 E, que comparte la misma referencia S5720500?
