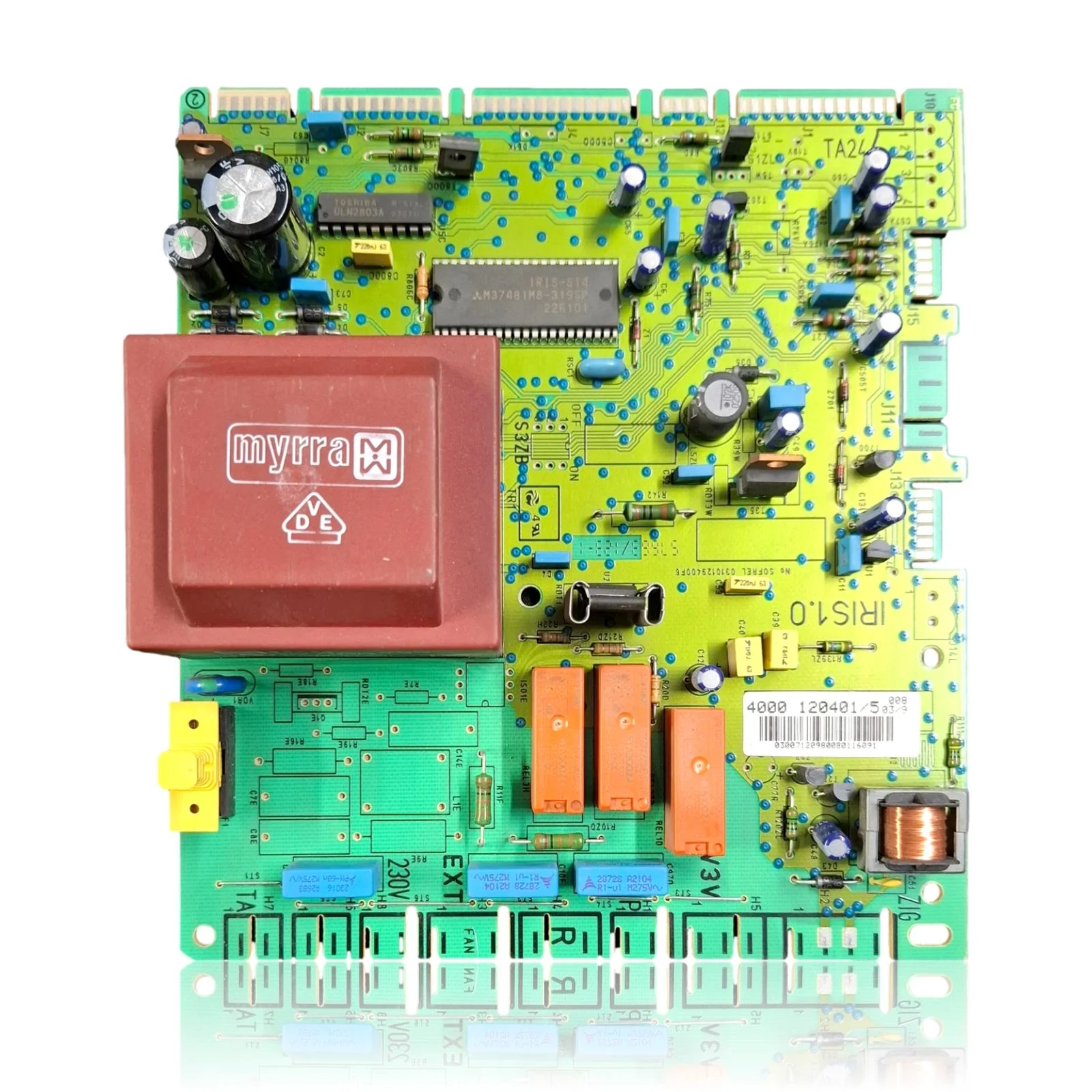

Carte Electronique IRIS1.0 Pour Chaudière Saunier Duval ThemaClassic F24E - Ref. 1008200

Chaudières Saunier Duval compatibles avec la référence 1008200

Carte électronique avec référence 1008200. 33 compatibilités vérifiées : F 25 E et F 24 E.

Compatibilité vérifiée

Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp

Comment vérifier si la réf. 1008200 est la pièce de votre chaudière

La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.

1. Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue 1008200. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
2. Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
3. Comparez les raccords et le corps avec la pièce d'origine avant le montage.
4. En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.

Symptômes nécessitant un diagnostic sur la carte électronique 1008200

La carte électronique régule l'allumage, la modulation et les sécurités de la chaudière. Voici les symptômes typiques et que faire :

Symptômes et pannes fréquentes

• 01

  Le ventilateur ne démarre pas lorsque la chaudière essaie de s'allumer, ou il reste à mi-vitesse.

  Cause : La carte contrôle la sortie vers le ventilateur ; si elle tombe en panne, le ventilateur ne reçoit ni ordre ni alimentation.

  Avec la chaudière débranchée, vérifiez que le ventilateur tourne librement à la main, afin d'écarter qu'il soit grippé.

• 02

  Le thermostat d'ambiance (TA) ne fait rien : vous augmentez ou baissez la température et la chaudière ne réagit pas.

  Cause : La carte ne reçoit pas la demande du thermostat ; si ce circuit échoue, l'ordre n'atteint pas le reste de l'électronique.

  Ne court-circuitez pas les contacts ni n'alimentez directement les composants pour les tester. Demandez à un technicien de vérifier la cause conformément au manuel du modèle et à sa révision, sans annuler les protections. Le symptôme ou le code ne confirme pas à lui seul que cette pièce soit défectueuse.

• 03

  La chaudière se bloque automatiquement pendant le fonctionnement, sans un motif mécanique clair.

  Cause : Un défaut dans le microcontrôleur ou dans l'un des relais de la carte provoque des blocages qui ne proviennent pas du gaz, de l'eau ni de la pression.

  Notez le code d'erreur exact affiché par la chaudière à chaque blocage : cela aide à confirmer s'il s'agit d'un problème d'électronique de contrôle.

• 04

  Un code d'erreur apparaît à l'écran lié à la carte, et il ne disparaît pas même en réinitialisant la chaudière.

  Cause : L'autodiagnostic signale une défaillance interne de la carte, cela est généralement dû au microcontrôleur ou à l'étage d'alimentation.

  Réinitialisez la chaudière une fois et notez si le code réapparaît immédiatement : si c'est le cas, indiquez la carte.

Codes d'erreur Saunier Duval nécessitant un diagnostic

Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.

Fiche de la carte électronique Saunier Duval 1008200

Référence catalogue

1008200

SKU interne Uniclima

CETF24E

Marque

Saunier Duval

Type de pièce

Cartes électroniques

Unités en stock

6 unités

État

Reconditionné

Garantie

1 an

Livraison

3 à 4 jours ouvrés (France métropolitaine)

Retour

14 jours

Données de la pièce et documentation disponible

Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.

Microcontrôleur

uM37481M8-319SF (série IRIS-S14, code 225101)

Modèle de carte (sérigraphie)

IRIS1.0

Code de production / code-barres

4000 120401/5

Marquage SOFREL sur la carte

N° SOFREL 0310129400F8

Fabricant du transformateur

Myrra

Référence Saunier Duval

1008200 (carte IRIS1.0, transformateur Myrra, 3 relais, bornier H/P/R/FAN/EXT/230V/TA)
