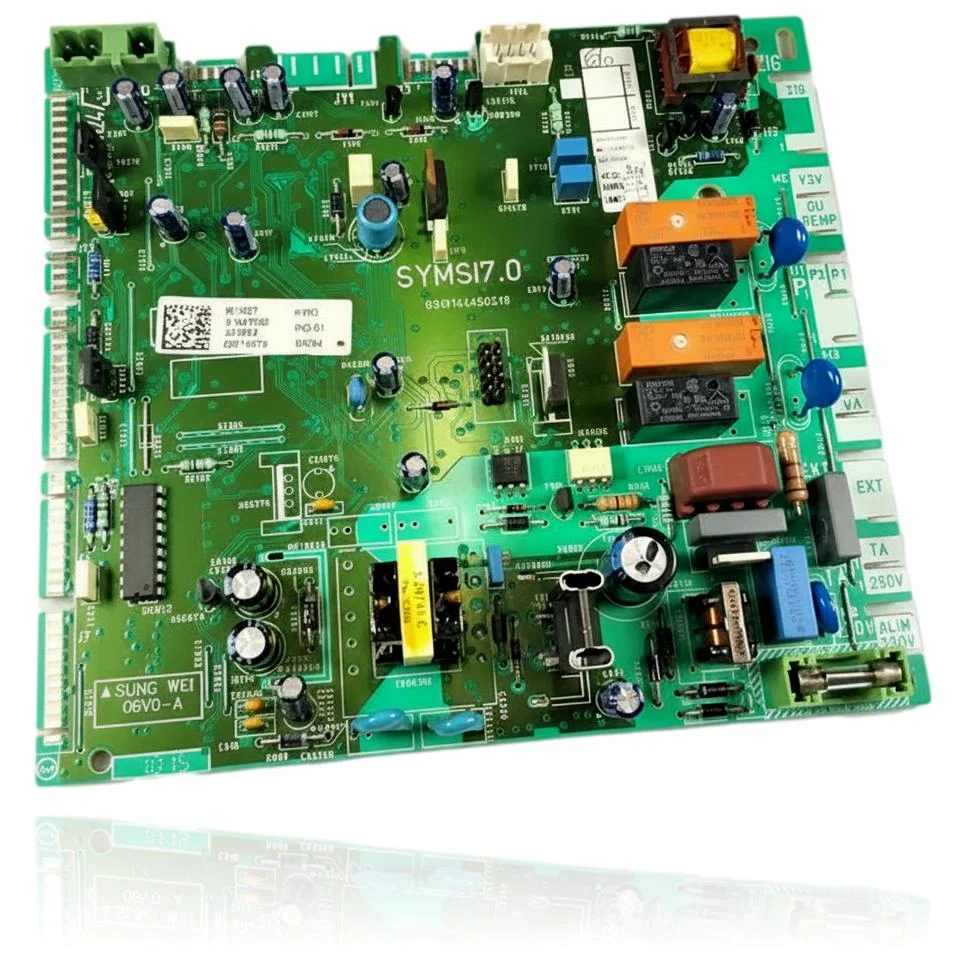

Carte Électronique Multifonction Sung Wei Pour Saunier Duval Isofast F30E H-MOD Ref. S10470

Chaudières Saunier Duval compatibles avec la référence S10470

Carte électronique avec référence S10470. 33 compatibilités vérifiées : F 25 E et F 24 E.

Compatibilité vérifiée

Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp

Comment vérifier si la ref. S10470 est la pièce de votre chaudière

La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.

1. Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue S10470. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
2. Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
3. Comparez les raccords et le corps avec la pièce d'origine avant le montage.
4. En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.

Symptômes nécessitant un diagnostic sur la carte électronique S10470

La carte électronique régule l'allumage, la modulation et les sécurités de la chaudière. Voici les symptômes typiques et que faire :

Symptômes et pannes fréquentes

• 01

  La chaudière ne s'allume pas et ne donne aucun signe de vie, même le témoin du panneau ne s'allume pas.

  Cause : La carte multifonction gère le démarrage complet de l'appareil ; si elle ne reçoit pas de courant ou s'il y a une panne dans le circuit de contrôle, la chaudière ne répond pas.

  Vérifiez que le courant de 230V arrive à la carte et que le fusible interne n'est pas grillé avant de la remplacer.

• 02

  La commande ou le thermostat n'arrive pas à démarrer la chaudière bien qu'il demande de la chaleur.

  Cause : La carte reçoit l'ordre de demande et active le reste des composants ; si le microcontrôleur ne traite pas le signal, l'appareil ne réagit pas.

  Vérifiez la connexion du câble du thermostat ou du contrôleur à la carte et assurez-vous qu'il n'y a pas de bornes desserrées ou oxydées.

• 03

  La chaudière affiche un code d'erreur qui ne correspond à aucune panne réelle de gaz, d'eau ou de tirage.

  Cause : Un défaut interne de la carte peut générer des codes erratiques ou répétitifs même si le reste de l'installation est correct.

  Contrastez le code avec le manuel du modèle et écartez d'abord les problèmes de pression, de la vanne et des sondes avant de déclarer la carte comme défectueuse.

• 04

  La chaudière s'éteint toute seule en plein fonctionnement et il faut la réarmer manuellement.

  Cause : Un défaut dans la gestion interne de la carte peut provoquer des redémarrages spontanés sans qu'il y ait une cause externe.

  Notez l'heure et la phase à laquelle la coupure se produit pour écarter un problème d'approvisionnement électrique dans le logement.

Codes d'erreur Saunier Duval nécessitant un diagnostic

Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.

Fiche de la carte électronique Saunier Duval S10470

Référence catalogue

S10470

SKU interne Uniclima

CETF25EMOD

Marque

Saunier Duval

Type de pièce

Cartes électroniques

Unités en stock

1 unité

État

Reconditionné

Garantie

1 an

Livraison

3 à 4 jours ouvrés (France métropolitaine)

Retour

14 jours

Données de la pièce et documentation disponible

Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.

Fabricant du composant

Sung Wei

Sérigraphie

SYMSI7.0 | SUNG WEI 06V0-A

Manuels et documentation technique

Documentation officielle de la chaudière, utile pour localiser la pièce et vérifier les codes d'erreur.

• Manuel Saunier Duval F 35 E H-MOD (PDF) Document © Saunier Duval, fourni comme référence technique.
