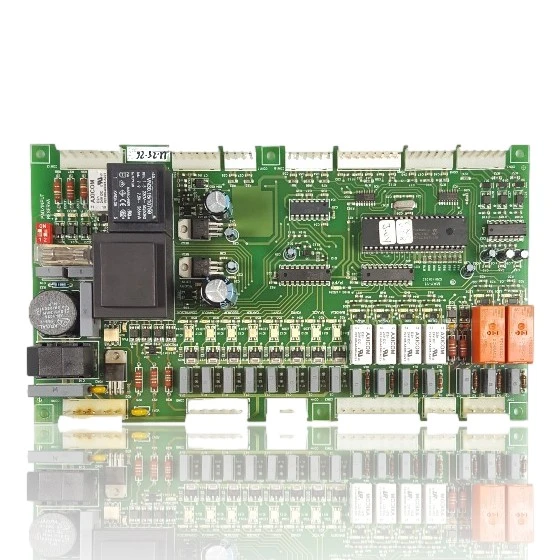

Carte electronique Saunier Duval SDHV19 2
Lorsque vous ouvrez le robinet ou allumez le chauffage, la carte électronique Saunier Duval SDHV19 2 se charge de contrôler l'allumage, la modulation du brûleur, la pompe et les sécurités de la chaudière. Si elle tombe en panne, vous remarquerez que la chaudière ne démarre pas, se bloque ou se comporte de manière erratique. Ce modèle est compatible avec plusieurs chaudières, comme la SDHV10, SDHV14, SDHV14T, SDHV16, SDHV19 et SDHV8, entre autres. La nécessité de remplacer cette carte doit être confirmée par un diagnostic lorsque vous rencontrez ces problèmes de fonctionnement.
- Type de pièce
- Cartes électroniques
- État
- Reconditionné
- SKU interne
- MEPBCSDHV19
- Garantie
- 1 an
Chaudières Saunier Duval compatibles
Carte électronique. Six compatibilités vérifiées : SDHV10 et SDHV14.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Saunier Duval SDHV10 | SDHV10 | Contraste |
| Saunier Duval SDHV14 | SDHV14 | Contraste |
| Saunier Duval SDHV14T | SDHV14T | Contraste |
| Saunier Duval SDHV16 | SDHV16 | Contraste |
| Saunier Duval SDHV19 | SDHV19 | Contraste |
| Saunier Duval SDHV8 | SDHV8 | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si c'est la pièce de votre chaudière
La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue —. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes nécessitant un diagnostic sur la carte électronique
La carte électronique régule l'allumage, la modulation et les sécurités de la chaudière. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
La chaudière ne s'allume pas et on n'entend même pas le clic des relais lorsqu'on demande de la chaleur.
Cause : Les relais de la carte ferment le circuit vers le ventilateur, la pompe et l'électrode d'allumage ; s'ils ne fonctionnent pas, rien ne démarre.
Approchez votre oreille de la carte en demandant de la chaleur : si vous n'entendez aucun clic de relais, c'est un signe clair avant de la remplacer.
- 02
On entend les relais fonctionner mais le ventilateur ou la pompe ne parviennent pas à bouger.
Cause : Un relais peut rester collé ou avoir des contacts brûlés et continuer à faire du bruit sans transmettre de courant au composant.
Mesurez la tension à la sortie du relais impliqué pendant que la carte l'active, pour confirmer si le courant arrive réellement.
- 03
La chaudière se bloquee avec un code d'erreur différent tous les quelques jours, sans schéma clair.
Cause : Lorsque le problème provient de la carte elle-même (soudure, composants vieillissants), les pannes sont généralement erratiques, contrairement à une panne ponctuelle qui répète toujours le même code.
Tenez un registre des codes qui apparaissent : s'ils changent sans raison apparente, c'est un indice qui pointe davantage vers la carte qu'un composant spécifique.
- 04
Vous sentez une odeur de brûlé près du tableau de bord ou vous voyez une marque sombre sur la carte.
Cause : Un composant surchauffé sur la carte, souvent un relais, laisse généralement une marque visible et une odeur avant de cesser complètement de fonctionner.
Avec la chaudière débranchée, inspectez la carte avec une lampe de poche en recherchant des zones assombries ou gonflées avant de la remplacer.
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche de la carte électronique Saunier Duval
- SKU interne Uniclima
- MEPBCSDHV19
- Marque
- Saunier Duval
- Type de pièce
- Cartes électroniques
- Unités en stock
- 1 unité
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 3 à 4 jours ouvrés (France métropolitaine)
- Retour
- 14 jours
Données de la pièce et documentation disponible
Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.
- Marquage visible sur les relais
- AXICOM
Questions fréquentes sur la carte électronique
Cette carte est-elle compatible avec la Saunier Duval SDHV14T en particulier ?
Comment savoir si ma chaudière SDHV8 utilise cette même carte ?
