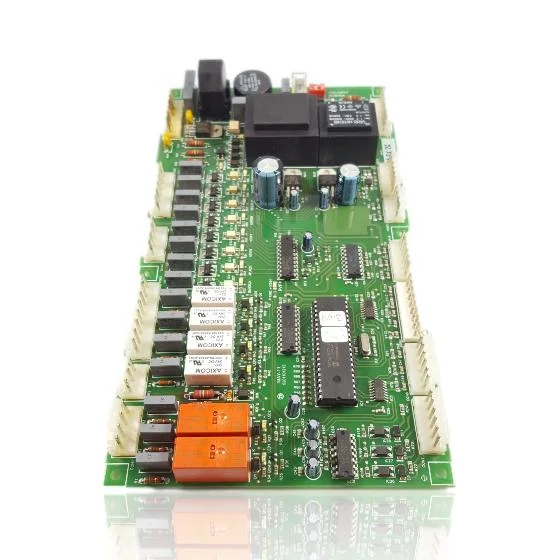

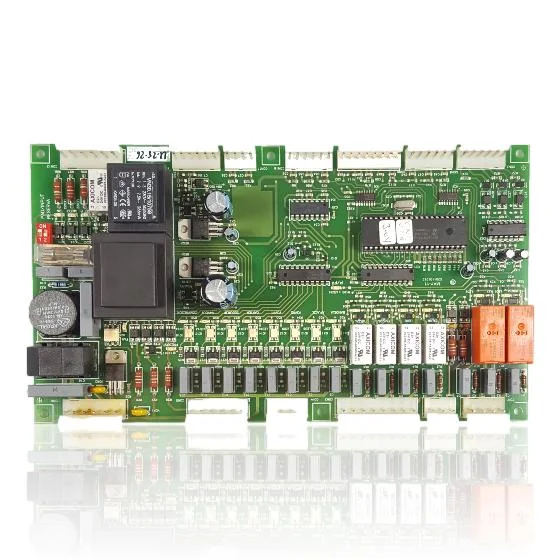

Placa Electrónica Saunier Duval SDHV19 2
Cuando abres el grifo o enciendes la calefacción, la Placa Electrónica Saunier Duval SDHV19 2 se encarga de controlar el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Si falla, notarás que la caldera no arranca, se bloquea o se comporta de manera errática. Este modelo es compatible con varias calderas, como la SDHV10, SDHV14, SDHV14T, SDHV16, SDHV19 y SDHV8, entre otras. La necesidad de sustitución de esta placa debe confirmarse mediante diagnóstico cuando experimentas estos problemas de funcionamiento.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- SKU interno
- MEPBCSDHV19
- Garantía
- 1 año
Calderas Saunier Duval compatibles
Placa electrónica. Seis compatibilidades contrastadas: SDHV10 y SDHV14.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval SDHV10 | SDHV10 | Contrastada |
| Saunier Duval SDHV14 | SDHV14 | Contrastada |
| Saunier Duval SDHV14T | SDHV14T | Contrastada |
| Saunier Duval SDHV16 | SDHV16 | Contrastada |
| Saunier Duval SDHV19 | SDHV19 | Contrastada |
| Saunier Duval SDHV8 | SDHV8 | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la placa electrónica
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no enciende y no se oye ni el clic de los relés al pedir calor.
Causa: Los relés de la placa cierran el circuito hacia el ventilador, la bomba y el electrodo de encendido; si no funcionan, no arranca nada.
Acerca el oído a la placa al pedir calor: si no oyes ningún clic de relé, es un indicio claro antes de cambiarla.
- 02
Se oyen los relés trabajar pero el ventilador o la bomba no llegan a moverse.
Causa: Un relé puede quedarse pegado o tener los contactos quemados y seguir haciendo ruido sin llegar a pasar corriente al componente.
Mide la tensión en la salida del relé implicado mientras la placa lo activa, para confirmar si realmente llega corriente.
- 03
La caldera se bloquea con un código de fallo distinto cada pocos días, sin patrón claro.
Causa: Cuando el problema es de la propia placa (soldaduras, componentes envejecidos) los fallos suelen ser erráticos, a diferencia de una avería puntual que repite siempre el mismo código.
Lleva un registro de los códigos que van saliendo: si cambian sin motivo aparente, es un indicio que apunta más a la placa que a un componente concreto.
- 04
Hueles a quemado cerca del cuadro de mandos o ves una marca oscura en la placa.
Causa: Un componente sobrecalentado en la placa, muchas veces un relé, suele dejar marca visible y olor antes de dejar de funcionar del todo.
Con la caldera desenchufada, inspecciona la placa con una linterna buscando zonas oscurecidas o hinchadas antes de sustituirla.
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Saunier Duval
- SKU interno Uniclima
- MEPBCSDHV19
- Marca
- Saunier Duval
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Marcaje visible en los relés
- AXICOM
Dudas frecuentes sobre la placa electrónica
¿Esta placa sirve para la Saunier Duval SDHV14T en concreto?
¿Cómo sé si mi caldera SDHV8 usa esta misma placa?
