Module Électronique De Contrôle Baxi Roca R 30/30F Réf. 122122200

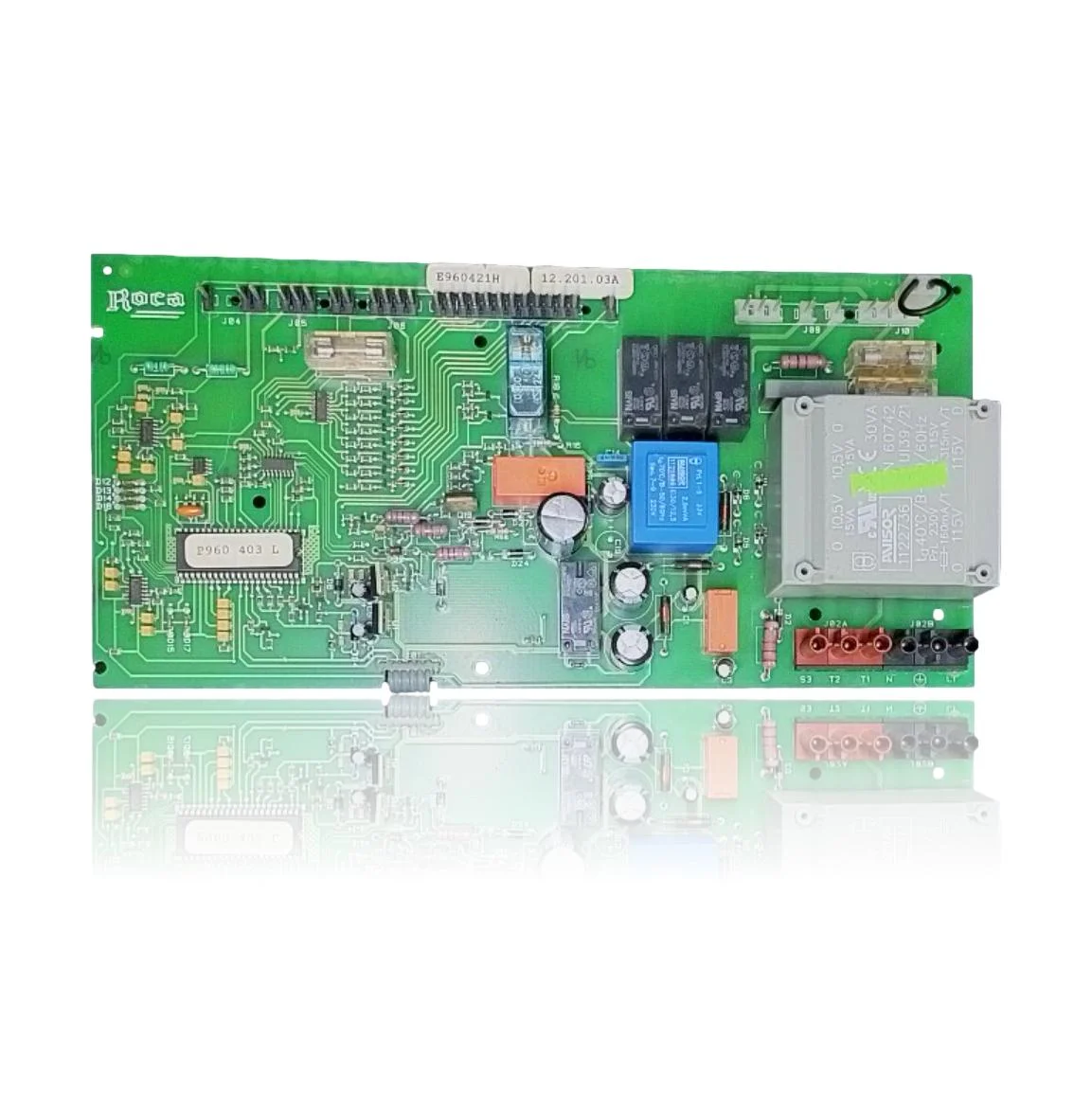

Module électronique de contrôle pour les chaudières Baxi Roca R 30/30F. Il est sérigraphié avec le code E960421H / 12.201.03A et le logo Roca gravé dans le cuivre du circuit, ce qui indique que la carte est fabriquée par Baxi Roca. Le bloc transformateur monté dessus est de la marque AVISOR, et non de Roca. Le remplacement nécessite d'abord de confirmer la défaillance de la pièce par un diagnostic technique, même lorsque le module de contrôle cesse de fonctionner.
- Type de pièce
- Cartes électroniques
- État
- Reconditionné
- Référence catalogue
- 122122200
- Garantie
- 1 an
Chaudières Baxi Roca compatibles avec la référence 122122200
Carte electronique avec référence 122122200. Sept compatibilités vérifiées : R 20/20 F et R 20 F.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Roca R 20/20 F | Roca série R (gaz tirage forcé) | Contraste |
| Roca R 20 F | Roca série R (gaz tirage forcé) | Contraste |
| Roca R 20 AF | Roca série R (gaz tirage forcé) | Contraste |
| Roca R 20 AFI | Roca série R (gaz tirage forcé) | Contraste |
| Roca R 20/20 XF | Roca série R (gaz tirage forcé) | Contraste |
| Roca R 20/20 T | Roca série R (gaz tirage forcé) | Contraste |
| Roca R 30/30 F | Roca série R (gaz tirage forcé) | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la ref. 122122200 est la pièce de votre chaudière
La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue 122122200. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes nécessitant un diagnostic sur la carte électronique 122122200
La carte électronique régule l'allumage, la modulation et les sécurités de la chaudière. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
La chaudière ne donne aucun signe de vie : ni témoins, ni afficheur, ni ventilateur ne démarrent.
Cause : Le module de contrôle est celui qui ordonne tout le démarrage ; s'il est mort, la chaudière reste complètement muette.
Vérifiez d'abord que le courant arrive à la chaudière et que le fusible général de l'installation n'est pas grillé.
- 02
La chaudière démarre et s'éteint seule après quelques minutes, sans qu'aucune cause mécanique ne soit visible.
Cause : Un défaut intermittent du module peut entraîner une perte de lecture des sondes ou un redémarrage automatique en plein cycle.
Avant de changer le module, vérifiez que les connecteurs de sondes et le câblage ne soient pas desserrés ou oxydés.
- 03
La commande ou le panneau de la chaudière n'obéit pas à aucune ordre, même si l'afficheur reste allumé.
Cause : Tout le contrôle de la chaudière passe par ce module ; s'il tombe en panne, il cesse de répondre même s'il semble qu'il y ait du courant.
Débranchez et rebranchez le connecteur plat entre le panneau et le module avant de considérer la carte comme défectueuse.
- 04
La chaudière fonctionne par intermittence, comme si elle perdait et récupérait l'alimentation de manière sporadique.
Cause : Le bloc transformateur monté sur le module (de marque AVISOR, pas Roca) alimente l'électronique ; s'il tombe en panne, la carte reste sans tension de manière intermittente.
Mesurez avec un multimètre si le transformateur délivre un courant de manière stable avant de valider la carte complète.
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche de la carte électronique Baxi Roca 122122200
- Référence catalogue
- 122122200
- SKU interne Uniclima
- PLCR30-30
- Marque
- Roca
- Type de pièce
- Cartes électroniques
- Unités en stock
- 0 pcs
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 3 à 4 jours ouvrés (France métropolitaine)
- Retour
- 14 jours
Données de la pièce et documentation disponible
Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.
- Code de carte (sérigraphié)
- E960421H / 12.201.03A
- Fabricant du transformateur monté
- AVISOR
- Référence du transformateur monté
- 1122736
- Type de noyau du transformateur
- UI39/21
- Tension secondaire du transformateur
- 0-10,5V / 10,5V-0 (10,5V 15VA, x2 sorties)
- Puissance du transformateur
- 6VA / 15VA (max. indiqué à côté de la marque CE : 30VA)
- Tension primaire du transformateur
- 230V / 115V (commutable), 60Hz
- Courant du transformateur
- 160mA/T (230V) - 315mA/T (115V)
- Température de fonctionnement du transformateur
- Ta 40°C, classe B
- La référence 1122736 imprimée à côté de 'AVISOR' est celle du transformateur, pas de la carte ; ne l'utilisez pas pour demander la carte complète.
Manuels et documentation technique
Documentation officielle de la chaudière, utile pour localiser la pièce et vérifier les codes d'erreur.
- Manuel Baxi Roca R 20/20 F (PDF) Document © Baxi Roca, fourni comme référence technique.
Questions fréquentes sur la carte électronique 122122200
Le module électronique Roca Baxi R 30/30F (Réf. 122122200) est-il fabriqué par Roca ou est-ce un composant de tiers ?
Quand faut-il remplacer le module de contrôle de la Baxi Roca R 30/30F ?
La référence 122122200 et le code E960421H / 12.201.03A sont-ils la même carte de la Baxi Roca R 30/30F ?
La référence du module électronique Baxi Roca R 30/30F est-elle 1122736 ?
Ce module de la Baxi Roca R 30/30F est-il également valable pour la chaudière Roca R20/20F ?
