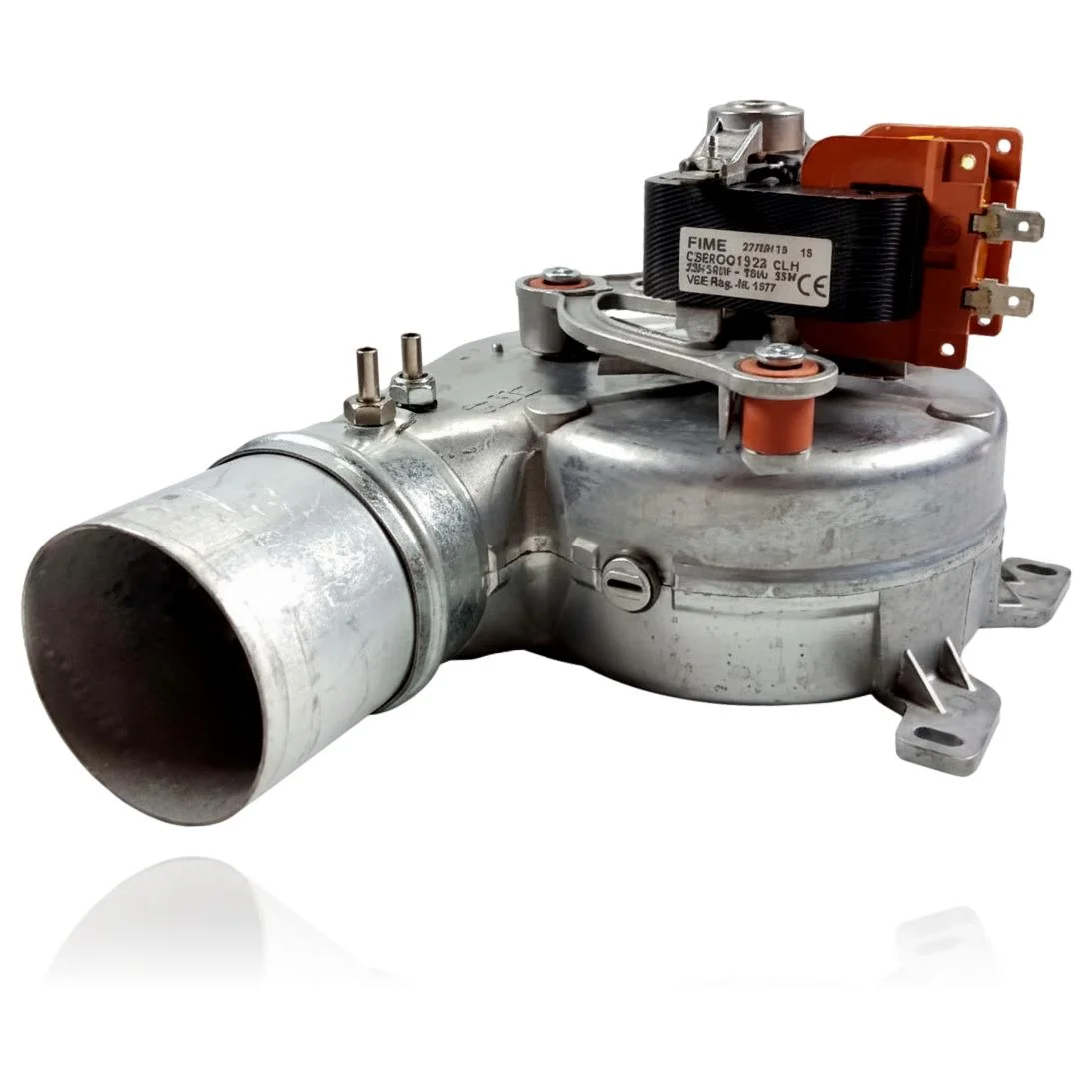

Extracteur FIME Chaudière Fagor FEC-11 TD B Ref. 810004434
Extracteur de fabricant FIME, identifié sur l'étiquette avec le code de série C.SER001922 CLH et une puissance de 3,5 W. Il est marqué CE. La pièce a une seconde étiquette avec les codes FM6, ORD1490, 10-9011 et P4-000/56. Elle s'installe sur des chaudières Fagor CE24E1N, FE24E1N, FEB24E1N, FEC-11 TD B et FEC11TD. Le remplacement nécessite de confirmer d'abord la défaillance de la pièce par un diagnostic technique, même lorsque l'extracteur ne démarre pas ou que la chaudière se bloque en raison d'une défaillance d'évacuation.
- Type de pièce
- Extracteurs
- État
- Reconditionné
- Référence catalogue
- 810004434
- Garantie
- 1 an
Chaudières Fagor compatibles avec la référence 810004434
Extracteur avec référence 810004434. Cinq compatibilités vérifiées : FE24E et FE24E1N.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Fagor FE24E | Fagor FE24 (Supercompact / Super Comfort 24 kW) | Contraste |
| Fagor FE24E1N | Fagor FE24 (Supercompact / Super Comfort 24 kW) | Contraste |
| Fagor FE-24 NOx | Fagor FE24 (Supercompact / Super Comfort 24 kW) | Contraste |
| Fagor FEB24E1N | Fagor FEB24 | Contraste |
| Fagor FEB-24 AR | Fagor FEB24 | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la réf. 810004434 est la pièce de votre chaudière
La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue 810004434. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes nécessitant un diagnostic sur l'extracteur 810004434
L'extracteur évacue les gaz de combustion avec tirage forcé. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
L'extracteur ne démarre pas lorsque l'on donne l'ordre d'allumage, il reste immobile.
Cause : Le moteur de l'extracteur peut être grippé ou avoir perdu de la puissance de démarrage après un certain temps d'arrêt.
Essayez de faire tourner la turbine à la main avec la chaudière débranchée ; si cela résiste beaucoup ou ne tourne pas, le moteur est grippé.
- 02
La chaudière se bloque avec une erreur de tirage dès qu'elle est allumée.
Cause : Le pressostat d'air ne reçoit pas la dépression nécessaire si l'extracteur ne tourne pas à régime.
Vérifiez les tuyaux en silicone du pressostat et assurez-vous qu'ils sont bien connectés avant de déclarer l'extracteur en panne.
- 03
On entend un bruit métallique ou de frottement en faisant tourner l'extracteur.
Cause : L'axe ou les roulements du moteur sont usés par une utilisation continue.
Tournez la turbine à la main avec la chaudière éteinte et vérifiez s'il y a des points durs ou un frottement irrégulier.
- 04
L'extracteur démarre lentement ou a du mal à prendre de la vitesse.
Cause : Un moteur qui perd de la puissance met du temps à atteindre le régime exigé par le pressostat pour valider le tirage.
Observez combien de temps il faut pour que le son de l'extracteur se stabilise après le démarrage ; un démarrage lent est un signe de moteur fatigué.
Codes d'erreur Fagor nécessitant un diagnostic
| Code | Panne | Vérifications techniques |
|---|---|---|
| F2 | Le pressostat d'air ne confirme pas la circulation/le tirage au démarrage (mise en sécurité pour évacuation des fumées). | Si le ventilateur extracteur (810004434) ne tourne pas ou ne fournit pas de débit, la dépression ne se crée pas et le pressostat ne ferme pas ; vérifiez l'alimentation du moteur et la rotation/les RPM, et mesurez la dépression/le signal du pressostat sur les tubes avec un manomètre en U ou la continuité aux bornes pendant le démarrage. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche de l'extracteur Fagor 810004434
- Référence catalogue
- 810004434
- SKU interne Uniclima
- ECF2301
- Marque
- Fagor
- Type de pièce
- Extracteurs
- Unités en stock
- 3 unités
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 3 à 4 jours ouvrés (France métropolitaine)
- Retour
- 14 jours
Données de la pièce et documentation disponible
Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.
- Fabricant
- FIME
- Code de série
- C.SER001922 CLH
- Puissance
- 3,5 W
- Certification
- CE
- Étiquette secondaire
- FM6 / ORD1490 / 10-9011 / P4-000/56
Questions fréquentes sur l'extracteur 810004434
Cet extracteur FIME (Réf. 810004434) est-il compatible avec un Fagor FEC11TD ?
Quelle est la puissance de cet extracteur FIME pour la FEB24E1N ?
Quels autres codes figurent sur l'étiquette de cet extracteur en plus de 810004434 ?
Cet extracteur est-il marqué CE pour la CE24E1N ?
