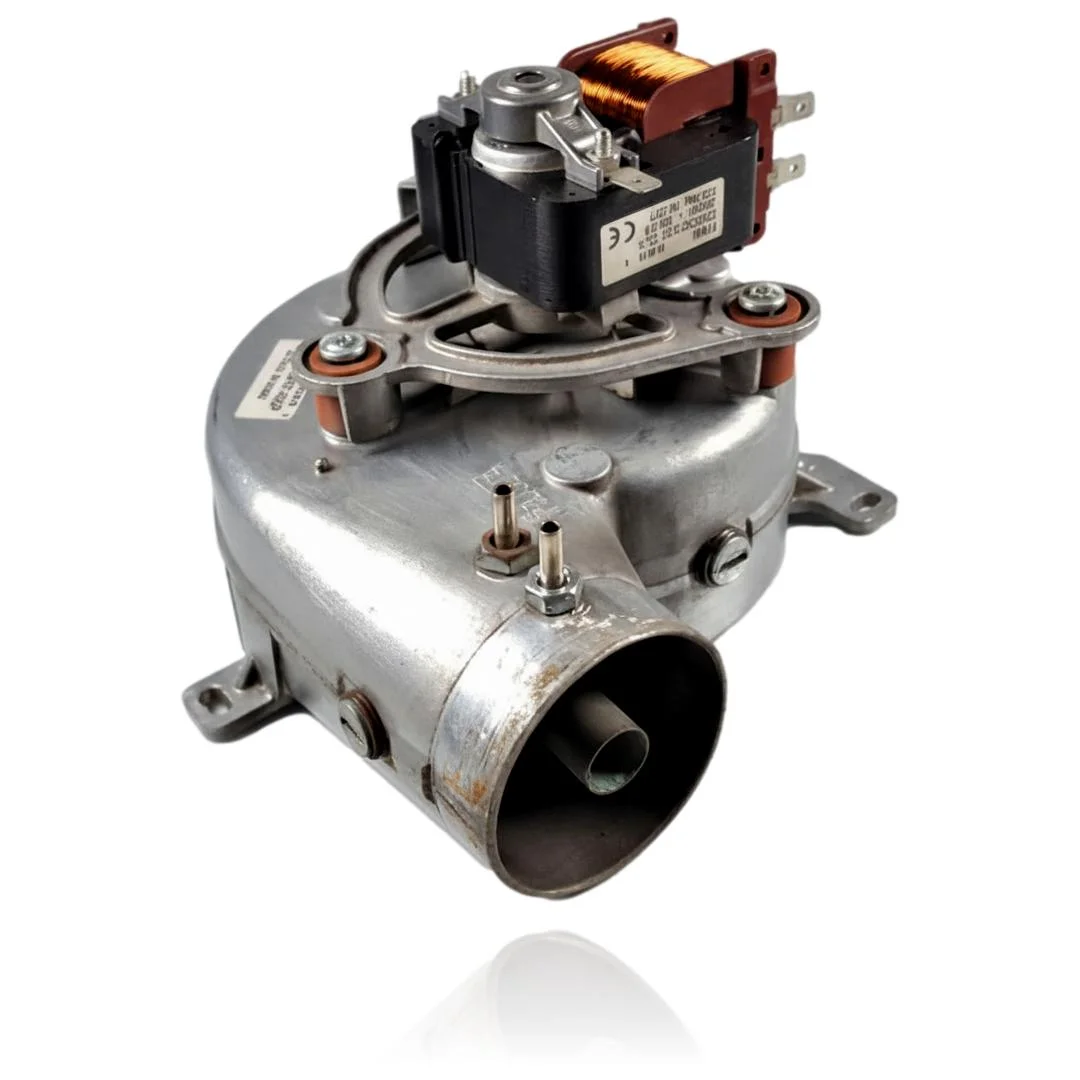

Extracteur FIME Chaudière Fagor FE24E1N Ref. AS0013067
Extracteur identifié par le fabricant FIME (confirmé par l'étiquette et des sources externes), avec le code de pièce AS0013067 et les codes alternatifs N01A006A3 et 810004434. Il porte le marquage CE visible sur l'étiquette. Il s'installe sur les chaudières Fagor CE24E1N, FE24E1N, FE24NOX et FEB24E1N. Le remplacement nécessite d'abord de confirmer la défaillance de la pièce par un diagnostic technique, même lorsque l'extracteur ne tourne pas, fait un bruit excessif ou que la chaudière se bloque en raison d'un manque d'extraction des fumées.
- Type de pièce
- Extracteurs
- État
- Reconditionné
- Référence catalogue
- AS0013067
- Garantie
- 1 an
Chaudières Fagor compatibles avec la référence AS0013067
Extracteur avec référence AS0013067. Quatre compatibilités vérifiées : FE24E et FE24E1N.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Fagor FE24E | Fagor FE / FEB / CE 24 (24 kW étanche atmosphérique) | Contraste |
| Fagor FE24E1N | Fagor FE / FEB / CE 24 (24 kW étanche atmosphérique) | Contraste |
| Fagor FE24NOX | Fagor FE / FEB / CE 24 (24 kW étanche atmosphérique) | Contraste |
| Fagor FEB24AR | Fagor FE / FEB / CE 24 (24 kW étanche atmosphérique) | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la réf. AS0013067 est la pièce de votre chaudière
La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue AS0013067. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes nécessitant un diagnostic dans l'extracteur AS0013067
L'extracteur évacue les gaz de combustion avec tirage forcé. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
La chaudière ne s'allume pas ou s'arrête au début du cycle d'allumage.
Cause : L'extracteur de fumées n'atteint pas la vitesse minimale requise par le pressostat d'air pour permettre le passage du gaz.
Regarde si la turbine démarre immédiatement en l'allumant ou si elle met plus de temps que d'habitude.
- 02
L'extracteur tourne mais fait plus de bruit que d'habitude.
Cause : Le moteur peut avoir le roulement usé ou de la poussière accumulée sur les pales qui déséquilibre la rotation.
Avec la chaudière éteinte, tourne la turbine à la main pour vérifier s'il y a du frottement ou du jeu dans l'axe.
- 03
Le pressostat d'air se déclenche et la chaudière se bloque en raison d'une défaillance d'évacuation.
Cause : Si l'extracteur ne génère pas suffisamment de dépression, le pressostat ne ferme pas le contact et éteint la chaudière par sécurité.
Avant de changer l'extracteur, vérifiez que les tubes du pressostat ne soient pas obstrués ni déconnectés.
- 04
Le ventilateur démarre, s'arrête et la chaudière essaie de redémarrer plusieurs fois de suite.
Cause : Un extracteur qui a des difficultés à tourner peut amener la chaudière à tenter de s'allumer sans se stabiliser.
Observez le démarrage complet plusieurs fois de suite pour voir si la panne est systématique ou intermittente.
Codes d'erreur Fagor nécessitant un diagnostic
| Code | Panne | Vérifications techniques |
|---|---|---|
| F-2 | Le pressostat d'air ne détecte pas de circulation d'air (ou panne du pressostat lui-même) ; la chaudière se bloque. | Un extracteur/ventilateur en panne ou sans débit ne génère pas la dépression nécessaire et le pressostat ne commute pas, déclenchant F-2 ; vérifiez l'alimentation du ventilateur au démarrage, la libre rotation/le bruit et que le pressostat change d'état avec le ventilateur en marche. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche de l'extracteur Fagor AS0013067
- Référence catalogue
- AS0013067
- SKU interne Uniclima
- ECFE24EN
- Marque
- Fagor
- Type de pièce
- Extracteurs
- Unités en stock
- 6 unités
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 3 à 4 jours ouvrés (France métropolitaine)
- Retour
- 14 jours
Données de la pièce et documentation disponible
Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.
- Fabricant
- FIME
- Code de pièce
- AS0013067
- Marquage CE
- présent sur l'étiquette
- Une puissance (35 W) et une référence de fabricant (GR01490R C25XOG13/22) ont été mentionnées dans une seule source chacune ; elles ne sont pas incluses dans la fiche car elles n'atteignent pas les deux sources indépendantes nécessaires.
Questions fréquentes sur l'extracteur AS0013067
Cet extracteur FIME (Réf. AS0013067) est-il compatible avec la chaudière Fagor FE24E ?
Quel fabricant produit cet extracteur pour la chaudière Fagor FE24E1N ?
La référence AS0013067 correspond-elle à celle de l'étiquette sur la chaudière Fagor CE24E1N ?
Cet extracteur FIME a-t-il le marquage CE pour la chaudière Fagor FE24E1N ?
Combien de modèles de chaudières sont compatibles avec cet extracteur ?
Quel code d'erreur est documenté pour cet extracteur ?
