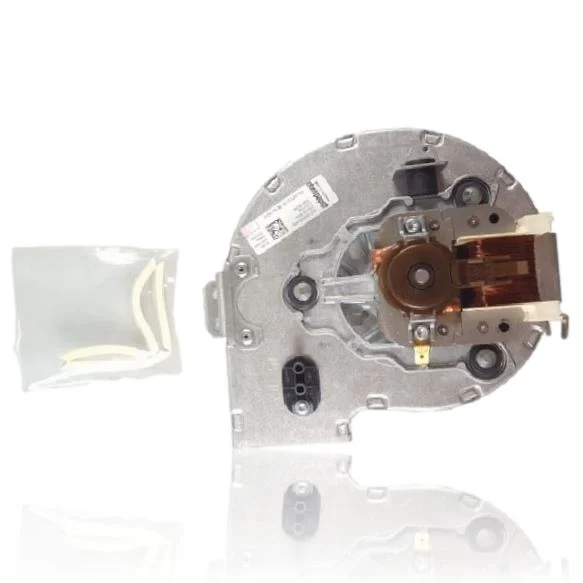

Extracteur Vaillant Turbotec Plus VMW ES 21 245 4 5 R3 Ref. 190237
Lorsque vous allumez le chauffage, l'extracteur Vaillant Turbotec Plus VMW ES 21 245 4 5 R3 Réf. 190237 se charge d'évacuer les gaz de combustion et d'assurer le tir nécessaire pour que la chaudière fonctionne. Si cette pièce tombe en panne, vous remarquerez que la chaudière ne s'allume pas ou se bloque, et les erreurs F.32, F.37 ou F.33 peuvent apparaître. Cet extracteur est compatible avec plusieurs modèles de la gamme Vaillant Turbotec Plus VMW ES, comme le VMW 21/245/4-3 R3 et le VMW 255/4-7, entre autres. Il est recommandé de le remplacer lorsqu'il présente des défauts dans l'évacuation des fumées.
TVA incluse
Contacter par WhatsAppChaudières Vaillant compatibles avec la référence 190237
Extracteur avec référence 190237. Cinq compatibilités vérifiées : VMW 21/245/4-3 R3 et VMW 21/245/4-5.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Vaillant VMW 21/245/4-3 R3 | Vaillant Turbotec Plus VMW ES (VMW 21/245) | Contraste |
| Vaillant VMW 21/245/4-5 | Vaillant Turbotec Plus VMW ES (VMW 21/245) | Contraste |
| Vaillant VMW 21/245/4-5 R3 | Vaillant Turbotec Plus VMW ES (VMW 21/245) | Contraste |
| Vaillant VMW 255/4-7 | Vaillant Turbotec Plus VMW ES (VMW 255) | Contraste |
| Vaillant VMW 255/4-7 R3 | Vaillant Turbotec Plus VMW ES (VMW 255) | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la référence 190237 est la pièce de votre chaudière ?
Ce qui décide, ce n'est pas le modèle de la chaudière, mais la référence sérigraphiée sur la pièce que vous avez déjà montée.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue 190237. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes et erreurs que résout l'extracteur 190237
L'extracteur évacue les gaz de combustion avec tirage forcé. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
La chaudière essaie de s'allumer mais se bloque en raison d'une défaillance de l'extraction des fumées.
Cause : L'extracteur n'atteint pas la vitesse minimale nécessaire pour que le pressostat confirme l'évacuation, ce qui provoque l'arrêt du cycle par la centrale.
Avant de changer l'extracteur, vérifiez que la sortie des fumées vers l'extérieur n'est pas obstruée et que le terminal n'est pas déformé, ce qui est courant après des tempêtes ou des chutes de neige.
- 02
On entend un bruit de vibration ou de grincement fort au démarrage de la chaudière qui ne se produisait pas auparavant.
Cause : Le rotor ou le roulement de l'extracteur sont usés et frottent en tournant.
Touchez avec précaution le boîtier de l'extracteur pendant son fonctionnement ; si la vibration est forte et constante, ce n'est pas un bruit normal de fonctionnement.
- 03
L'extracteur ne démarre pas après que la chaudière a été arrêtée pendant une longue période, comme en été.
Cause : L'axe du moteur se grippe par manque d'utilisation et en raison de l'humidité accumulée dans l'ensemble.
Essayez d'allumer la chaudière plusieurs fois de suite ; si l'extracteur démarre à la deuxième ou troisième fois, cela peut être un blocage ponctuel et non une panne définitive.
- 04
La chaudière s'arrête pendant le fonctionnement, pas seulement au démarrage.
Cause : L'extracteur perd des révolutions en marche et ne maintient pas la dépression nécessaire pour la sécurité de l'évacuation.
Notez si la coupure se produit toujours au même moment de fonctionnement ; un motif répété aide à différencier si le problème vient de l'extracteur ou du tirage.
Codes d'erreur Vaillant que cette pièce résout.
| Code | Panne | Diagnostic et solution |
|---|---|---|
| F.32 | Erreur du ventilateur | L'extracteur (ventilateur) ne démarre pas ou n'est pas détecté par la carte (absence de signal Hall/tachymètre), la chaudière se met donc en sécurité. Vérifiez l'alimentation du ventilateur et le signal de retour depuis le ventilateur lui-même jusqu'à la PCB. |
| F.37 | Divergence du nombre de tours pendant le fonctionnement | L'extracteur tourne hors de la plage prévue (roulements grippés, encrassement ou capteur Hall du ventilateur défectueux), ce qui génère un écart de régime mesuré par l'électronique. Vérifiez le régime/le retour d'information du ventilateur en test de service et l'état mécanique de l'extracteur. |
| F.33 | La capsule manométrique ne s'enclenche pas | Si l'extracteur ne génère pas la dépression nécessaire, le pressostat (capsule manométrique) ne commute pas et la chaudière se met en sécurité. Vérifiez que le ventilateur atteint son régime et crée la dépression (prises Venturi/tubes propres) et que le pressostat commute au démarrage du ventilateur. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche de l'extracteur Vaillant 190237
- Référence catalogue
- 190237
- Marque
- Vaillant
- Type de pièce
- Extracteurs
- Unités en stock
- 1 unité
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 1-2 jours ouvrables
- Retour
- 14 jours
Manuels et documentation technique
Documentation officielle de la chaudière, utile pour localiser la pièce et vérifier les codes d'erreur.
- Manuel Vaillant VMW 21/245/4-5 (PDF)Document © Vaillant, fourni comme référence technique.
Questions fréquentes sur l'extracteur 190237
Cet extracteur convient-il pour une Vaillant Turbotec Plus VMW 255/4-7 R3 ?
La référence 190237 vaut-elle également pour la VMW21/245/4-5R3 ?
