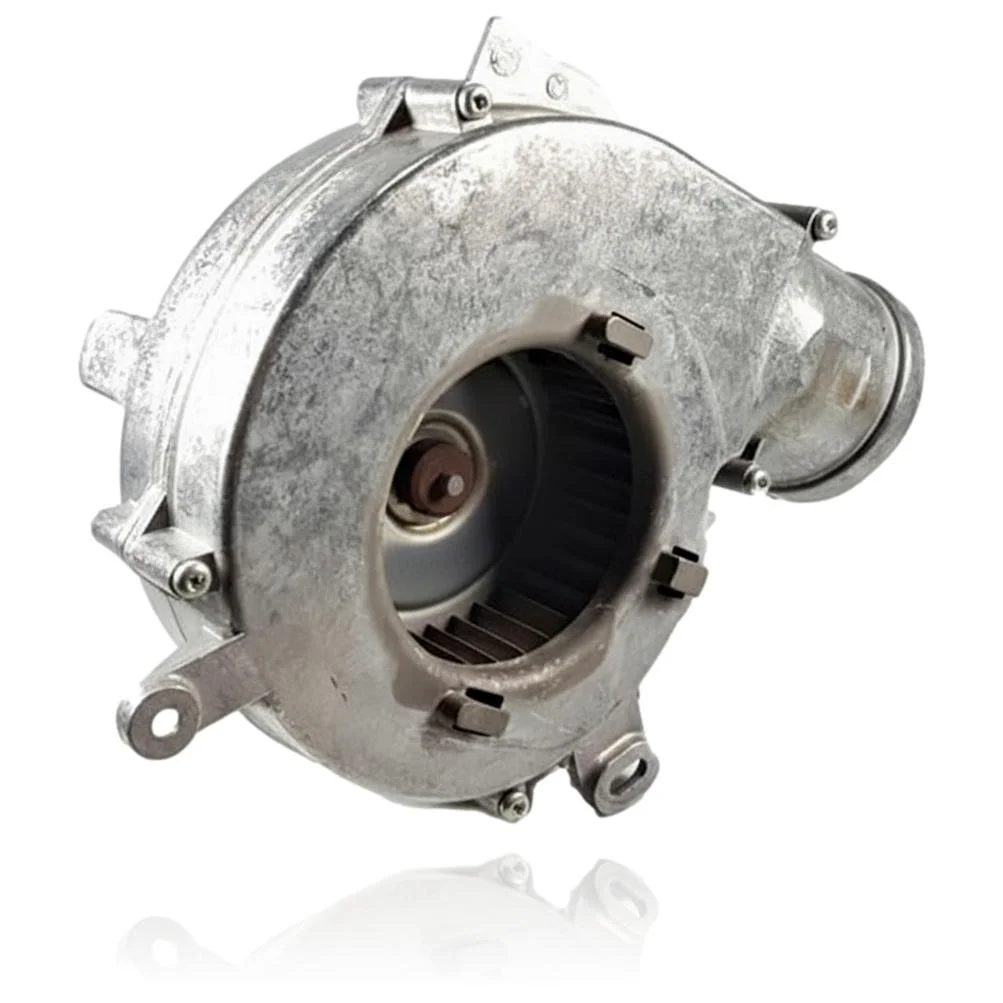

Ventilateur extracteur fumées Vaillant Turbo Tec VMW ES 242/3-5 M Ref. 0020073800
Lorsque vous allumez le chauffage, le ventilateur extracteur de fumées Vaillant Turbo Tec VMW ES 242/3-5 M s'active pour évacuer les gaz de combustion, permettant à la chaudière de fonctionner correctement. Si cette pièce tombe en panne, vous pouvez remarquer que la chaudière ne s'allume pas ou se bloque en raison d'un problème d'évacuation des fumées, ce qui peut se manifester par des codes d'erreur tels que F.32, F.33 ou F.37. Ce ventilateur est compatible avec plusieurs modèles de la gamme Turbotec Plus et Turbotec Pro, notamment le VMW 242/4-5 M et le VMW 282/2-5. Un technicien doit confirmer par un diagnostic s'il est nécessaire de le remplacer lorsqu'il présente des défauts de fonctionnement.
- Type de pièce
- Extracteurs
- État
- Reconditionné
- Référence catalogue
- 0020073800
- Garantie
- 1 an
Chaudières Vaillant compatibles avec la référence 0020073800
Extracteur avec référence 0020073800. Six compatibilités vérifiées : VMW ES 24/282/4-5 et VMW 242/4-5 M.
Compatibilité vérifiée
| Modèle de chaudière | Famille | Vérification |
|---|---|---|
| Vaillant VMW ES 24/282/4-5 | Turbotec Plus / Turbotec Pro (VMW) | Contraste |
| Vaillant VMW 242/4-5 M | Turbotec Plus / Turbotec Pro (VMW) | Contraste |
| Vaillant VMW 242/3-5 M | Turbotec Plus / Turbotec Pro (VMW) | Contraste |
| Vaillant VMW 282/4-5 | Turbotec Plus / Turbotec Pro (VMW) | Contraste |
| Vaillant VMW 242/2-5 | Turbotec Plus / Turbotec Pro (VMW) | Contraste |
| Vaillant VMW 282/2-5 | Turbotec Plus / Turbotec Pro (VMW) | Contraste |
Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp
Comment vérifier si la référence 0020073800 est la pièce de votre chaudière ?
La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.
- Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue 0020073800. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
- Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
- Comparez les raccords et le corps avec la pièce d'origine avant le montage.
- En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.
Symptômes nécessitant un diagnostic dans l'extracteur 0020073800
L'extracteur évacue les gaz de combustion avec tirage forcé. Voici les symptômes typiques et que faire :
Symptômes et pannes fréquentes
- 01
En demandant du chauffage ou de l'eau chaude, la chaudière reste bloquée et ne s'allume même pas.
Cause : La carte attend que l'extracteur tourne et génère le signal correct avant d'ouvrir la vanne gaz, et si elle ne le reçoit pas, elle annule le démarrage.
Écoutez attentivement en donnant l'ordre d'allumage : si l'extracteur ne tourne pas un instant, c'est plus un extracteur qu'une plaque.
- 02
Un code d'erreur lié à l'évacuation des fumées ou à l'air de combustion apparaît.
Cause : L'extracteur n'atteint pas les révolutions nécessaires pour que le pressostat d'air donne le contact de démarrage.
Vérifiez d'abord le terminal de sortie sur le toit ou le mur : un nid, de la glace ou de la saleté peuvent bloquer l'extracteur sans que la pièce soit défectueuse.
- 03
On entend un bourdonnement ou un frottement étrange au démarrage, et parfois il a du mal à commencer à tourner.
Cause : Les roulements du moteur sont usés ou il y a des suies accumulées dans la turbine qui déséquilibrent la rotation.
Avec la chaudière éteinte et débranchée, fais tourner la turbine à la main ; si tu ressens de la friction ou de la résistance, la panne est confirmée.
- 04
La chaudière s'allume, essaie de démarrer et s'éteint après quelques secondes.
Cause : L'extracteur démarre mais n'atteint pas la vitesse minimale exigée par le pressostat, et la centrale coupe le gaz par sécurité.
Mesurez avec le multimètre la tension qui arrive au ventilateur pendant la tentative de démarrage ; si la tension est correcte mais qu'il tourne lentement, la pièce est usée.
Codes d'erreur Vaillant nécessitant un diagnostic
| Code | Panne | Vérifications techniques |
|---|---|---|
| F.32 | Défaut ventilateur | Le ventilateur extracteur ne tourne pas ou ne délivre pas de signal de rpm (capteur Hall), de sorte que l'électronique détecte un défaut de ventilateur. Vérifiez l'alimentation 230 V/24 V du moteur, le connecteur/faisceau et le signal tachymétrique en exécutant P.0/le diagnostic. |
| F.33 | La capsule manométrique ne s'enclenche pas | Le pressostat d'air ne se ferme pas car le ventilateur ne génère pas assez de dépression (rotation faible/bloqué). Vérifiez le démarrage du ventilateur (P.0), la continuité des tubes vers le Venturi/pressostat et que le pressostat se ferme avec le ventilateur en marche. |
| F.37 | Divergence du nombre de tours pendant le fonctionnement | La vitesse réelle du ventilateur s'écarte de la consigne (trop haute/basse) suite à une panne du ventilateur lui-même ou de son capteur Hall. Vérifiez la lecture des rpm en mode diagnostic et contrôlez le ventilateur, le câblage et d'éventuelles obstructions dans le circuit d'air/de fumées. |
Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.
Fiche de l'extracteur Vaillant 0020073800
- Référence catalogue
- 0020073800
- SKU interne Uniclima
- ETTVMW242
- Marque
- Vaillant
- Type de pièce
- Extracteurs
- Unités en stock
- 7 unités
- État
- Reconditionné
- Garantie
- 1 an
- Livraison
- 3 à 4 jours ouvrés (France métropolitaine)
- Retour
- 14 jours
Manuels et documentation technique
Documentation officielle de la chaudière, utile pour localiser la pièce et vérifier les codes d'erreur.
- Manuel Vaillant VMW ES 24/282/4-5 (PDF) Document © Vaillant, fourni comme référence technique.
Questions fréquentes sur l'extracteur 0020073800
Ce ventilateur extracteur de fumées Vaillant Turbo Tec VMW ES 242/3-5 M est-il compatible avec ma chaudière ?
Combien de modèles sont compatibles avec ce ventilateur extracteur ?
Quels codes d'erreur sont documentés pour ce produit ?
La référence de ce ventilateur extracteur est ETTVMW242 ?
Ce ventilateur extracteur est-il adapté à la chaudière VMW 242/4-5 ?
Puis-je utiliser ce ventilateur extracteur sur une chaudière d'une autre gamme ?
