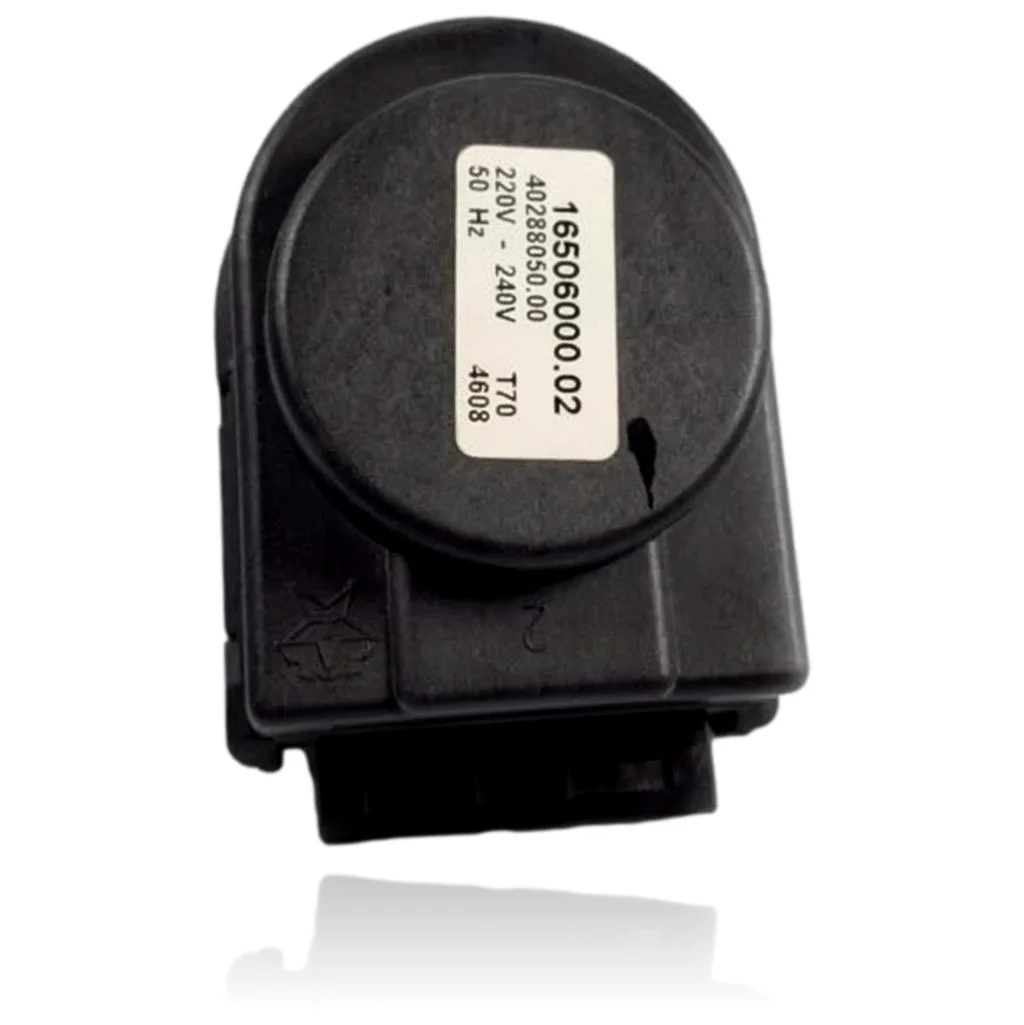

Actionneur de vanne 3 voies pour chaudières Garda et Riva (plusieurs modèles)

Chaudières Biasi compatibles avec la référence BI1101102

Vanne 3 voies avec référence BI1101102. Deux compatibilités vérifiées : Micon 24E et Minox 24 E.

Compatibilité vérifiée

Vous ne voyez pas votre modèle ou avez des doutes ? La référence sérigraphiée prévaut. Comment le vérifier · Envoie-nous une photo par WhatsApp

Comment vérifier si la réf. BI1101102 est la pièce de votre chaudière

La référence de la pièce, le modèle et la révision de l'équipement doivent être vérifiés avec la documentation du fabricant.

1. Repérez la référence inscrite sur la pièce installée et comparez-la à la référence catalogue BI1101102. Si elle n’est pas visible, n’identifiez pas la pièce uniquement par sa forme.
2. Vérifiez le modèle complet de la chaudière sur sa plaque signalétique et recherchez-le dans les modèles associés sur cette page.
3. Comparez les raccords et le corps avec la pièce d'origine avant le montage.
4. En cas de doute, envoyez-nous une photo du marquage par WhatsApp avant de commander.

Symptômes nécessitant un diagnostic sur la vanne 3 voies BI1101102

La vanne 3 voies dévie l'eau entre le chauffage et l'eau chaude sanitaire. Voici les symptômes typiques et que faire :

Symptômes et pannes fréquentes

• 01

  L'eau chaude du robinet sort tiède tandis que le chauffage fonctionne parfaitement.

  Cause : La vanne ne ferme pas complètement le passage vers le chauffage lorsque de l'eau chaude est demandée, et l'eau se mélange entre les deux circuits.

  Demande de l'eau chaude avec le chauffage à l'arrêt et vérifie si elle sort bien chaude à ce moment-là, avant de changer le moteur.

• 02

  Le brûleur s'allume et on remarque que la chaudière fonctionne, mais les radiateurs restent froids.

  Cause : Le moteur n'a pas amené la vanne à la position de chauffage, donc l'eau chaude n'arrive pas aux radiateurs.

  Vérifiez si le circulateur tourne et si les vannes des radiateurs sont ouvertes avant de rendre responsable la vanne.

• 03

  La vanne semble être restée bloquée dans une seule position, quel que soit le service demandé.

  Cause : Le pignon ou l'engrenage de l'actionneur s'est desserré ou usé et n'entraîne plus l'axe de la vanne.

  Vérifiez si le moteur tourne (vous entendez ou voyez le pignon bouger) même si la vanne ne se déplace pas ; cela indique un problème avec l'engrenage, pas avec le moteur complet.

• 04

  On entend le bourdonnement du moteur de la vanne, mais celle-ci ne parvient pas à changer de position.

  Cause : Le bobinage reçoit du courant mais n'a pas assez de couple pour surmonter le frottement interne de la vanne.

  Laisse passer quelques secondes et observe si le bourdonnement cesse tout seul ou s'il reste fixe ; note-le avant de demander la pièce.

Ces symptômes peuvent avoir plusieurs causes. Si votre chaudière affiche un code d'erreur, envoyez-le-nous par WhatsApp avec une photo de la sérigraphie et nous vous dirons si la pièce est celle-ci.

Fiche technique : vanne 3 voies Biasi BI1101102

Référence catalogue

BI1101102

SKU interne Uniclima

MV3VXE24

Marque

Manaut

Type de pièce

Vannes 3 voies

Unités en stock

3 unités

État

Reconditionné

Garantie

1 an

Livraison

3 à 4 jours ouvrés (France métropolitaine)

Retour

14 jours

Données de la pièce et documentation disponible

Contrastez les codes d'étiquette, PCB et de révision avec la pièce installée ; ils ne sont pas nécessairement des références équivalentes.

tension

220V-240V

fréquence

50 Hz

code composant

16506000.02

code type

T70
