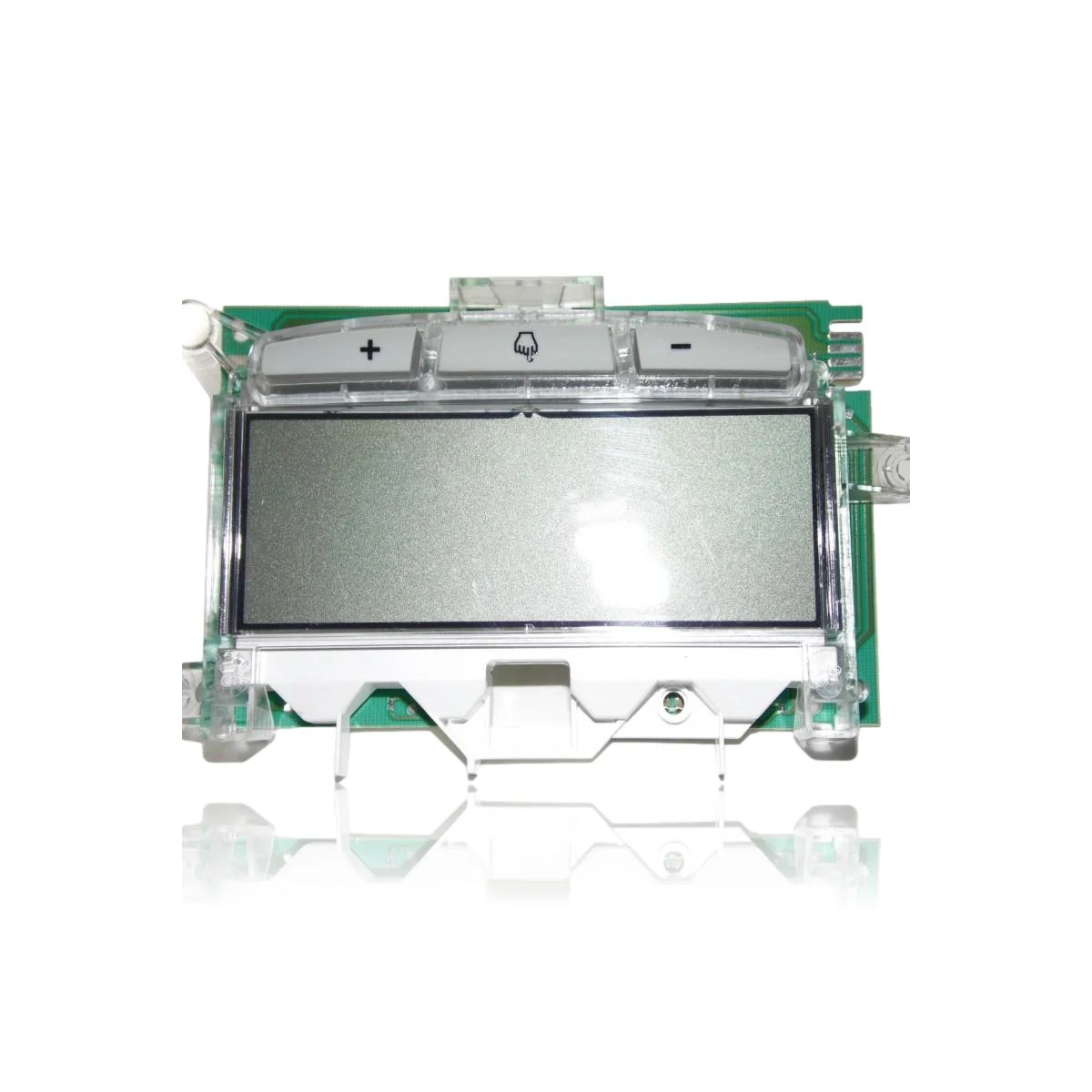

Modulo display Hermann Saunier Duval Themafast C 24 E Ref. S1017200
Hermann Saunier Duval Themafast include il modulo display che controlla l'accensione, la modulazione del bruciatore, la pompa e le sicurezze della caldaia. Quando questa scheda elettronica di controllo presenta un guasto, la caldaia potrebbe non avviarsi, bloccarsi o mostrare un funzionamento erratico, potendo visualizzare codici di errore come F13, F11, F12 o F18. È compatibile con modelli come Themafast C 24 E e Themafast F 24 E, tra gli altri. Si consiglia di sostituirla al rilevamento di problemi nel funzionamento della caldaia.
IVA inclusa
Consultare tramite WhatsAppCaldaie Hermann Saunier Duval compatibili con il codice S1017200
Scheda elettronica con riferimento S1017200. Due compatibilità verificate: Themafast C 24 E e Themafast F 24 E.
Compatibilità verificata
| Modello di caldaia | Famiglia | Verifica |
|---|---|---|
| Hermann Saunier Duval Themafast C 24 E | Themafast | Contrastata |
| Hermann Saunier Duval Themafast F 24 E | Themafast | Contrastata |
Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp
Come verificare se il riferimento S1017200 è il pezzo della tua caldaia
Ciò che decide non è il modello della caldaia, ma il riferimento serigrafato sul pezzo che hai già montato.
- Individua il riferimento stampato sul pezzo installato e confrontalo con il riferimento di catalogo S1017200. Se non è visibile, non identificare il ricambio solo dalla forma.
- Controlla il modello completo della caldaia sulla targhetta e cercalo nei modelli associati in questa pagina.
- Confronta le connessioni e il corpo con il pezzo originale prima del montaggio.
- In caso di dubbio, inviaci una foto della marcatura via WhatsApp prima di ordinare.
Sintomi e errori che risolve la scheda elettronica S1017200
La scheda elettronica governa l'accensione, la modulazione e le sicurezze della caldaia. Questi sono i sintomi tipici e cosa fare:
Sintomi e guasti frequenti
- 01
Lo schermo della caldaia non si accende o rimane bianco, anche se la caldaia sembra funzionare internamente.
Causa: Il modulo di visualizzazione gestisce la visualizzazione e, se perde alimentazione o comunicazione con la scheda principale, non mostra nulla.
Controlla che il connettore piatto che unisce il modulo con la scheda madre sia ben inserito e non abbia pin ossidati o piegati.
- 02
I tasti più, meno o mano/reset non rispondono quando vengono premuti.
Causa: Il microcontatto di quel tasto nel modulo si è usurato o ha smesso di trasmettere la pressione.
Premi ogni tasto più volte osservando se qualcosa cambia sullo schermo, per capire se un tasto specifico non funziona o se è l'intero modulo a non funzionare.
- 03
Il display mostra righe, simboli isolati o alcuni numeri che non si accendono.
Causa: Il pannello del modulo o la sua connessione interna è danneggiata e non rappresenta più correttamente ciò che invia la scheda.
Annota quali simboli mancano esattamente e confrontali con il manuale, a volte è un codice di errore mal visualizzato e non un guasto del modulo.
- 04
Non è possibile ripristinare la caldaia dal pannello stesso perché il pulsante manuale/reset non fa nulla.
Causa: Quel tasto invia l'ordine di ripristino alla centralina, e se il modulo non funziona l'ordine non arriva mai.
Conferma prima che la caldaia sia realmente bloccata con un codice di errore visibile prima di dare per scontato che il reset non funzioni.
Codici di errore Hermann Saunier Duval che risolve questo pezzo
| Codice | Guasto | Diagnosi e soluzione |
|---|---|---|
| F13 | Guasto della scheda elettronica principale (scheda/PCB) | Sì — è il codice diretto della scheda. Controlla 230 V, fusibile, connettori e messa a terra; se persiste, sostituire la scheda. |
| F11 | Non arriva segnale al circuito primario. | Possibile — innanzitutto escludere cablaggio e connettori verso la scheda; se sono a posto, di solito è la scheda. |
| F12 | Senza segnale dall'interfaccia utente | Normalmente no — suele ser il display o il suo cavo, non questa scheda principale. |
| F18 | Guasto dell'interfaccia utente | Normalmente no — corrisponde al pannello/display, non a questa scheda. |
Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.
Scheda tecnica: scheda elettronica Hermann Saunier Duval S1017200
- Riferimento di catalogo
- S1017200
- Marca
- Saunier Duval
- Tipo di pezzo
- Schede elettroniche
- Unità disponibili
- 1 pz
- Stato
- Ricondizionato
- Garanzia
- 1 anno
- Spedizione
- 1–2 giorni lavorativi
- Reso
- 14 giorni
Manuali e documentazione tecnica
Documentazione ufficiale della caldaia, utile per localizzare il pezzo e confrontare i codici di errore.
- Manuale Hermann Saunier Duval Themafast C 24 E (PDF)Documento © Hermann Saunier Duval, fornito come riferimento tecnico.
Domande frequenti: scheda elettronica S1017200
Questo modulo è compatibile con la Themafast C 24 E?
Questo modulo funziona con la Themafast F 24 E?
Quanti modelli sono compatibili con questo modulo?
Quali codici di errore sono compatibili con questo modulo?
Qual è il riferimento di questo modulo?
Posso utilizzare questo modulo in altre caldaie che non appartengono alla gamma Themafast?
