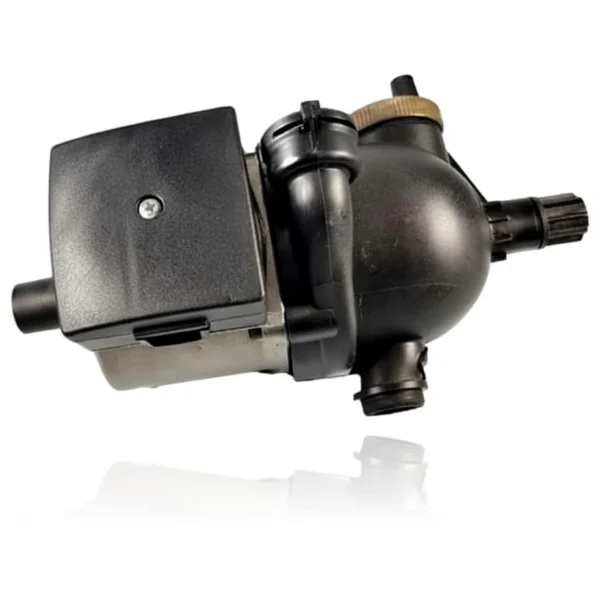

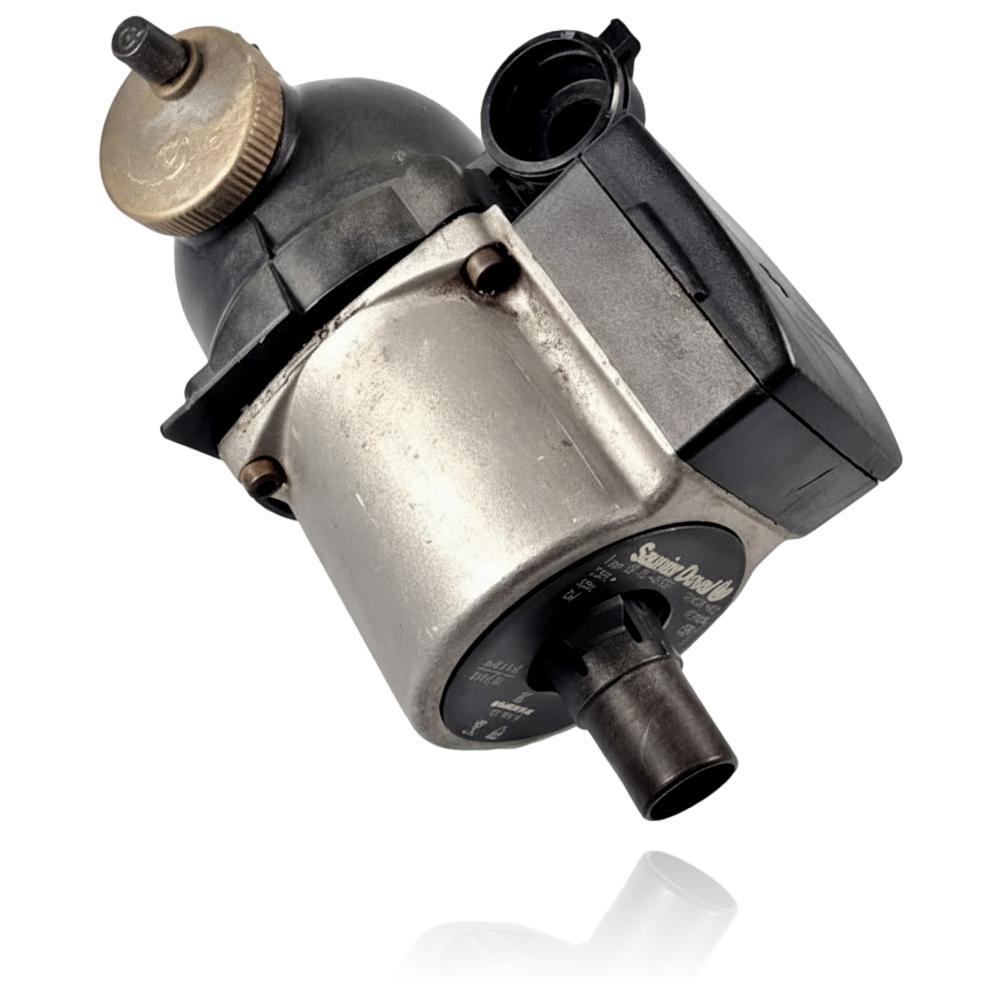

Bomba Circuladora Saunier Duval Combitek C 23 Ref. 05123600
Bomba circuladora para las calderas Saunier Duval Combitek C 23, Thelia 623, Thema C 23, Themaplus C 23 E y Themis 214/23. Mueve el agua del circuito de calefacción entre la caldera y los radiadores o el suelo radiante. Se cambia cuando no gira, hace ruido, pierde agua por el eje o la caldera no calienta con el quemador encendido.
Recambios relacionados con Saunier Duval Themis
Calderas Saunier Duval compatibles con la referencia 05123600
Bomba circuladora con referencia 05123600. 25 compatibilidades confirmadas con dos fuentes independientes: 23 y 23 E. Verifica la referencia serigrafiada en tu pieza antes de comprar.
Compatibilidad confirmada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Saunier Duval 23 | Themis | Confirmada · 2 fuentes |
| Saunier Duval 23 E | Themis | Confirmada · 2 fuentes |
| Saunier Duval 214/23 | Themis | Confirmada · 2 fuentes |
| Saunier Duval 214/23 CE | Themis | Confirmada · 2 fuentes |
| Saunier Duval 223 | Themis | Confirmada · 2 fuentes |
| Saunier Duval 223 CE | Themis | Confirmada · 2 fuentes |
| Saunier Duval 123 | Themis | Confirmada · 2 fuentes |
| Saunier Duval AS 14 | Themis | Confirmada · 2 fuentes |
| Saunier Duval AS 23 | Themis | Confirmada · 2 fuentes |
| Saunier Duval 23 CE | Thelia | Confirmada · 2 fuentes |
| Saunier Duval 23E CE | Thelia | Confirmada · 2 fuentes |
| Saunier Duval 623 | Thelia | Confirmada · 2 fuentes |
| Saunier Duval 623 CE | Thelia | Confirmada · 2 fuentes |
| Saunier Duval 623E CE | Thelia | Confirmada · 2 fuentes |
| Saunier Duval AS 23 | Thelia | Confirmada · 2 fuentes |
| Saunier Duval C 23 | Combitek | Confirmada · 2 fuentes |
| Saunier Duval C 23 E | Combitek | Confirmada · 2 fuentes |
| Saunier Duval F 23 | Combitek | Confirmada · 2 fuentes |
| Saunier Duval F 23 E | Combitek | Confirmada · 2 fuentes |
| Saunier Duval C 23 E | Thema | Confirmada · 2 fuentes |
| Saunier Duval C AS 23 E | Thema | Confirmada · 2 fuentes |
| Saunier Duval F 23 E | Thema | Confirmada · 2 fuentes |
| Saunier Duval F AS 23 E | Thema | Confirmada · 2 fuentes |
| Saunier Duval C 23 E | Themaplus | Confirmada · 2 fuentes |
| Saunier Duval F 23 E | Themaplus | Confirmada · 2 fuentes |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 05123600 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de bomba circuladora que tienes montada: debe indicar 05123600.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y averías que soluciona bomba circuladora 05123600
Bomba circuladora hace circular el agua del circuito de calefacción. Estos son los síntomas típicos y qué hacer:
Los radiadores están fríos o tardan mucho en calentar, aunque se oye que el quemador se enciende.
Causa: Si la bomba no mueve el agua, el calor se queda dentro de la caldera y no llega al circuito de calefacción.
Comprueba que todas las llaves de los radiadores y la válvula de zona están abiertas antes de tocar la bomba.
La bomba no arranca al encender la calefacción, sobre todo después de un verano sin usarla.
Causa: El rodete se agarrota por los depósitos de cal o el óxido acumulado durante los meses de parada.
Con la caldera fría y apagada, intenta desatascar el eje girando con un destornillador la ranura frontal del purgador antes de sustituir la bomba.
Se escucha ruido, zumbido o vibración en la zona de la bomba mientras funciona.
Causa: El aire acumulado en el circuito o una presión de agua baja hacen que la bomba trabaje con cavitación y vibre.
Purga los radiadores y revisa que el manómetro marque presión suficiente antes de dar por mala la bomba.
Aparece agua goteando por debajo de la bomba, en la zona del eje.
Causa: El cierre mecánico del eje se desgasta con los años de uso y empieza a dejar pasar agua aunque el motor gire bien.
Seca la zona y vuelve a mirar tras un rato de funcionamiento para confirmar que la fuga sale del eje y no de una junta cercana.
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Códigos de error relacionados con bomba circuladora 05123600
Si tu caldera muestra alguno de estos códigos, esta pieza puede ser la causa:
| Código | Qué significa | Qué hacer |
|---|---|---|
| F.22 | Desconexión de seguridad: falta de agua | Una bomba circuladora bloqueada/defectuosa o con rendimiento insuficiente reduce el caudal y la caldera interpreta falta de agua; verificar forzando la bomba desde modo servicio y comprobando alimentación eléctrica y giro/caudal. |
| F.23 | Desconexión de seguridad: variación de temperatura excesiva | Si la bomba está bloqueada o rinde poco, aumenta el ΔT ida/retorno y el bloque se sobrecalienta diferencialmente; verificar giro real del rotor, purga de aire y que el ΔT se normaliza tras desbloquear/sustituir la bomba. |
| F.24 | Desconexión de seguridad: aumento de temperatura demasiado rápido | La falta de circulación por bomba bloqueada/averiada provoca una subida brusca de temperatura; verificar activando la bomba en prueba de servicio y confirmando que hay caudal y no se dispara la Tª al restituir la bomba. |
| F.75 | Fallo: no se detecta cambio de presión al arrancar la bomba | Al inicio, la electrónica espera un salto de presión creado por la bomba; si está averiada o no mueve agua, no hay variación y aparece F.75; verificar forzando la bomba y observando que la presión no cambia, y midiendo alimentación/consumo de la bomba. |
| F.89 | Error: bomba | La caldera detecta fallo de la bomba (no conectada, mal conectada, modelo incorrecto o cortocircuito); verificar continuidad y cableado, referencia/marca de la bomba y que recibe la señal/tensión correcta. |
Un mismo código puede tener varias causas. Mándanos el código por WhatsApp con una foto de la serigrafía y te confirmamos si la pieza es esta.
Ficha del bomba circuladora Saunier Duval 05123600
- Referencia OEM
- 05123600
- Marca
- Saunier Duval
- Tipo de pieza
- Bombas
- Unidades en stock
- 5 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables
- Devolución
- 14 días
Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.
- Modelo (Type)
- UP 15-40/SD
etiqueta - Código de producto (P/N)
- 59714527
etiqueta - Código de lote (PC)
- 0004
etiqueta - Tensión
- 230V~
etiqueta - Frecuencia
- 50 Hz
etiqueta - Potencia P1
- 95 W
etiqueta - Corriente Im
- 0,41 A
etiqueta - Condensador
- 2 µF
etiqueta - Protección térmica
- TF 95
etiqueta - Grado de protección IP
- IP 44
etiqueta - Clase de aislamiento
- Class H
etiqueta - Presión máxima
- 6 bar
etiqueta - Referencia catálogo Saunier Duval
- 05123600 (no impresa en esta etiqueta; confirmada por 3 fuentes externas independientes)
fuentes
- El fabricante real de la bomba no consta en la etiqueta: no aparece ninguna marca de fabricante impresa en ella.
- La referencia 05123600 no está impresa en esta etiqueta; procede del catálogo de Saunier Duval y está confirmada por 3 fuentes externas independientes. El código propio de la pieza, impreso en ella, es el P/N 59714527.
