Bomba Circuladora Wilo UNRS15/6-3 P Ref. 4509739
Bomba circuladora Wilo de tres velocidades, referencia 4509739 (otro código de etiqueta: 95260696). Impulsa el agua del circuito de calefacción. La sustitución requiere confirmar primero el fallo de la pieza mediante diagnóstico técnico, incluso cuando el motor no arranca, hace ruido, se agarrota o deja de mover agua con alimentación correcta. Compatible con modelos concretos de Baxi, Buderus, Domusa, Roca y Saunier Duval.
- Tipo de pieza
- Bombas
- Estado
- Reacondicionado
- Referencia de catálogo
- 4509739
- Garantía
- 1 año
Calderas Wilo compatibles con la referencia 4509739
Bomba circuladora con referencia 4509739. Siete compatibilidades contrastadas: Gavina (NYL-43-15) y GB122.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Wilo Gavina (NYL-43-15) | Baxi | Contrastada |
| Wilo GB122 | Buderus | Contrastada |
| Wilo (NYL-43-15) | Domusa | Contrastada |
| Wilo Laia (NYL-43-15) | Roca | Contrastada |

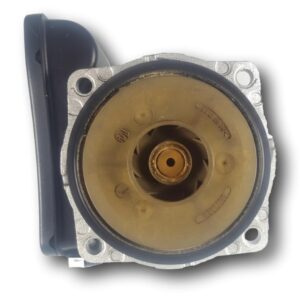

| Wilo Duval Isomax Condens F35 E | Saunier | Contrastada |
| Wilo Duval Isomax F28 E | Saunier | Contrastada |
| Wilo Duval Isotwin F28 E2 | Saunier | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 4509739 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la bomba circuladora que tienes montada y comprueba si coincide con la referencia de catálogo 4509739; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la bomba circuladora 4509739
La bomba circuladora hace circular el agua del circuito de calefacción. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
Los radiadores no calientan aunque la caldera arranca sin dar error.
Causa: Si el rotor no gira, el agua caliente circula solo dentro de la caldera y no sale hacia la instalación.
Toca las tuberías de ida y retorno cerca de la bomba: si una está caliente y otra fría, confirma que no hay circulación.
- 02
La bomba lleva parada todo el verano y ahora no arranca.
Causa: Es muy típico que el rotor se agarrote por pequeños depósitos tras meses sin girar, sin que el motor esté dañado.
Antes de la primera puesta en marcha, intenta desbloquear el eje a mano con un destornillador en el tornillo central frontal.
- 03
Se oye vibración o traqueteo al funcionar.
Causa: Puede deberse a aire en el circuito o a un rodamiento desgastado en el propio cuerpo de la bomba.
Purga el aire de la bomba y del circuito antes de sustituir el motor por ruido.
- 04
El motor no arranca pese a tener corriente en el conector.
Causa: Con alimentación correcta y sin giro, lo habitual es un bloqueo mecánico del rotor, no un fallo eléctrico.
Intenta liberar el eje a mano antes de comprar una bomba nueva; muchas veces basta con desatascarlo.
- 05
Hay goteo de agua por el eje o el cuerpo de la bomba.
Causa: El cierre mecánico ha perdido estanqueidad tras años de uso o por sedimentos abrasivos en el agua.
Seca la zona y revisa tras un ciclo de calefacción si la fuga reaparece antes de confirmar el cambio.
Códigos de error Wilo que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| F.75 | Fallo bomba/falta de agua: al arrancar la bomba no se detecta un salto de presión suficiente. | Si la bomba Wilo UNRS15/5-3 P está bloqueada, gira lenta o sin tensión, el sensor de presión no ve el aumento y la caldera entra en F.75; verificar alimentación a la bomba, purgar y consultar d.149 (subestados: 1=bomba bloqueada, 2=error eléctrico, 3=marcha en seco, 6=sin respuesta, 7=bomba errónea). |
| E125 | Fallo de circulación en el circuito primario. | Si la bomba Wilo UNRS15/5-3 P no gira o está agarrotada, no hay caudal y el equipo detecta sobretemperatura/gradiente; verificar tensión a la bomba, desbloquear por el tapón frontal y confirmar que hay circulación. |
| A1 281 | Bomba bloqueada o funcionando con aire (la bomba de calefacción no genera presión). | Si la bomba Wilo UNRS15/5-3 P está bloqueada o con aire, no genera presión y la caldera bloquea con A1 281; purgar el circuito y comprobar que el rotor gira y recibe alimentación. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la bomba circuladora Wilo 4509739
- Referencia de catálogo
- 4509739
- SKU interno Uniclima
- MBWUNRS15
- Marca
- Wilo
- Tipo de pieza
- Bombas
- Unidades en stock
- 2 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Fabricante
- Wilo
- Modelo (según etiqueta)
- UNRS15/6-3 P
- Referencia Wilo
- 4509739
- Otro código de etiqueta
- 95260696
- Número de motor
- 4505521
- Tensión/frecuencia
- 230V~ 50Hz (400VDB)
- Condensador
- 2,6 µF
- Grado de protección
- IP42
- Presión nominal
- PN10
- Clase térmica
- Class F / TF110
- Velocidad III
- 2200 min-1, 0,38A, 88W
- Velocidad II
- 2000 min-1, 0,27A, 60W
- Velocidad I
- 1600 min-1, 0,18A, 40W
- 4505521 es el número del motor, no el de la bomba completa; no lo uses como referencia de pedido.
Dudas frecuentes sobre la bomba circuladora 4509739
¿Es la referencia 4509739 la misma pieza que el código OEM 95260696?
¿Cuántas velocidades tiene la bomba que monta la Buderus GB122?
¿Qué protección IP tiene esta bomba Wilo Ref. 4509739?
¿Sirve esta bomba para una Baxi Gavina con motor NYL-43-15?
