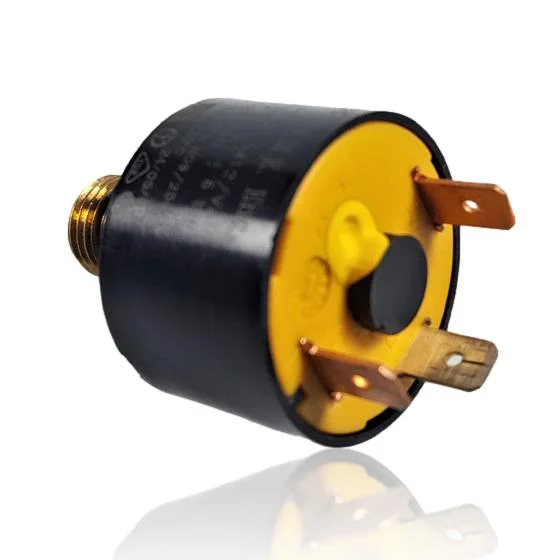

Captador De Presión C.E.M.E. PC.5412/V - Cointra Supra Compact SPC 21 EI - Ref. 125568703

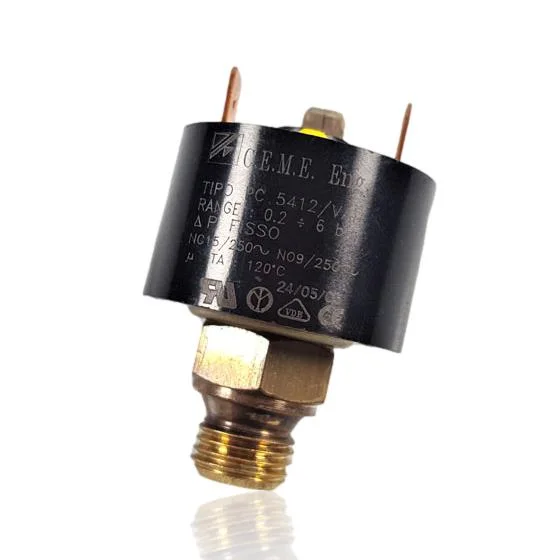

Presostato o captador de presion C.E.M.E., modelo PC.5412/V. Rango de tarado de 0,2 a 6 bar con diferencial fijo, contactos NC 15/250~ y NO 9/250~, temperatura ambiente maxima 120°C. Se monta en calderas Roca, Baxi y Cointra de varias series. La sustitución requiere confirmar primero el fallo de la pieza mediante diagnóstico técnico, incluso cuando deja de conmutar el circuito electrico al variar la presion.
- Tipo de pieza
- Captadores de presión
- Estado
- Reacondicionado
- Referencia de catálogo
- 125568703
- Garantía
- 1 año
Calderas Cointra compatibles con la referencia 125568703
Captador de presión con referencia 125568703. 12 compatibilidades contrastadas: VICTORIA 24/24 y VICTORIA 24/24 F.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Cointra VICTORIA 24/24 | VICTORIA | Contrastada |
| Cointra VICTORIA 24/24 F | VICTORIA | Contrastada |
| Cointra NEOBIT PLUS 24/24F | NEOBIT | Contrastada |
| Cointra NEOBIT S 24/24F | NEOBIT | Contrastada |
| Cointra BIOS 85 F | BIOS | Contrastada |
| Cointra BIOS 100 F | BIOS | Contrastada |
| Cointra NOVANOX 24/24F | NOVANOX | Contrastada |
| Cointra NOVANOX 28/28F | NOVANOX | Contrastada |
| Cointra NOVAMAX 31 | NOVAMAX | Contrastada |
| Cointra NEODENS 24/24F | NEODENS | Contrastada |
| Cointra NEODENS 28/28F | NEODENS | Contrastada |
| Cointra ALTAIS 24/24F | ALTAIS | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 125568703 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo del captador de presión que tienes montado y comprueba si coincide con la referencia de catálogo 125568703; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en el captador de presión 125568703
El captador de presión mide la presión de agua para la electrónica. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
El display muestra un aviso de fallo de presión aunque el manómetro de la caldera marca presión correcta
Causa: El captador convierte la presión en una señal eléctrica para la placa; si el contacto no conmuta limpio, la electrónica sigue leyendo presión incorrecta aunque el agua esté bien
Revisa el cableado y el conector del captador (oxidación, terminal suelto) antes de darlo por defectuoso: es la causa más habitual de esta lectura fantasma
- 02
La caldera se bloquea nada más encender, sin llegar a intentar el arranque del quemador
Causa: Con el diferencial fijo de este captador no hay margen: si la presión real está justo en el límite bajo del rango, corta el arranque de inmediato
Rellena el circuito hasta la presión de trabajo recomendada y comprueba si el bloqueo desaparece antes de cambiar la pieza
- 03
El fallo de presión aparece solo cuando la caldera lleva un rato calentando, no en frío
Causa: Un captador con principio de fallo pierde precisión al acercarse a los 120 °C que soporta, y ahí es cuando salta el error
Anota si el error se repite siempre a la misma temperatura de ida; si es así, apunta más al captador que a una fuga
- 04
La caldera funciona bien unos días y luego vuelve a dar fallo de presión sin motivo aparente
Causa: Un contacto NC/NO con desgaste incipiente conmuta de forma intermitente antes de fallar del todo
Lleva un registro de cuándo aparece el error: si es cada vez más frecuente, es indicio claro de que el captador se está degradando
Códigos de error Cointra que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| E10 | El presostato hidráulico no da conformidad al funcionamiento (falta de presión en el circuito de calefacción). | Si el captor/presostato de presión (125568703) no detecta la presión correcta y no cierra, la placa no habilita la caldera y aparece E10; verificar presión real en manómetro (≈0,7–1,5 bar en frío) y conmutación/cableado del presostato (>~0,5 bar). |
| E164 | Falta de conmutación/consenso del presostato diferencial hidráulico. | En BIOS, el captor de presión diferencial no cambia de estado aunque haya presión/caudal (membrana/micro averiados), por lo que la electrónica no recibe consenso; comprobar presión y continuidad del presostato durante demanda y sustituir si no conmuta con valores correctos. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha del captador de presión Cointra 125568703
- Referencia de catálogo
- 125568703
- SKU interno Uniclima
- PASCSPC21EI
- Marca
- Cointra
- Tipo de pieza
- Captadores de presión
- Unidades en stock
- 3 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Fabricante
- C.E.M.E.
- Modelo
- PC.5412/V
- Rango de presion
- 0,2 a 6 bar
- Diferencial
- fijo
- Contacto NC
- 15/250~
- Contacto NO
- 9/250~
- Temperatura ambiente maxima
- 120°C
- Fecha de fabricacion
- 24/05
Dudas frecuentes sobre el captador de presión 125568703
¿Es una pieza original de Roca o Baxi este captador de presión C.E.M.E. PC.5412/V para la Cointra Supra Compact SPC 21 EI?
¿En qué rango de presión trabaja este captador C.E.M.E. PC.5412/V?
¿Vale este captador de presión para la gama Roca Altais 24/24F?
¿Qué avería resuelve este captador en las calderas de la gama Roca Bios?
¿Qué temperatura ambiente máxima soporta este captador C.E.M.E. montado en la gama Roca Novamax?
¿Cuál es la referencia de este captador de presión?
