Detector De Flujo Saunier Duval Isofast F 28 E1 Ref. S5720200

Calderas Saunier Duval compatibles con la referencia S5720200

Caudalímetro con referencia S5720200. 33 compatibilidades contrastadas: ThemaClassic C24E y ThemaClassic C25E.

Compatibilidad contrastada

¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp

Cómo comprobar si la ref. S5720200 es la pieza de tu caldera

Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.

1. Localiza la referencia serigrafiada en el cuerpo del caudalímetro que tienes montado y comprueba si coincide con la referencia de catálogo S5720200; si no aparece, no la deduzcas por la forma.
2. Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
3. Compara las conexiones y el cuerpo con la pieza original antes de montar.
4. Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.

Síntomas y errores que soluciona el caudalímetro S5720200

El caudalímetro detecta el paso de agua para activar el agua caliente. Estos son los síntomas típicos y qué hacer:

Síntomas y averías frecuentes

• 01

  Al abrir el grifo de agua caliente, la caldera no enciende el quemador

  Causa: El detector no envía la señal de paso de agua que necesita la placa para arrancar

  Mira que el caudal en el grifo sea el habitual, para no confundir un problema de presión de red con el detector

• 02

  No hay señal de paso de agua en la placa aunque el grifo lleva un rato abierto

  Causa: El sensor interno no detecta movimiento de agua, ya sea por bloqueo mecánico o por un fallo del propio detector

  Revisa que el conector de 4 pines esté bien encajado y sin corrosión antes de considerar que el detector está averiado

• 03

  El detector no manda señal a la electrónica, y la caldera se queda sin dar ACS

  Causa: Sin la señal del detector, la placa no distingue una demanda real de agua caliente y no ordena el encendido

  Prueba a abrir el grifo con caudal alto y bajo: si solo enciende con caudal alto, puede haber suciedad en el mecanismo antes que un fallo eléctrico

• 04

  La caldera tarda de más en dar agua caliente o la da tibia

  Causa: Si el caudal ronda el mínimo de disparo del detector, la señal llega tarde o de forma intermitente y el quemador modula mal

  Mide el caudal real del grifo con un recipiente y cronómetro para confirmar que supera el mínimo que necesita la caldera

Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.

Ficha del caudalímetro Saunier Duval S5720200

Referencia de catálogo

S5720200

Marca

Saunier Duval

Tipo de pieza

Detectores de Flujo

Unidades en stock

4 uds

Estado

Reacondicionado

Garantía

1 año

Envío

1–2 días laborables

Devolución

14 días

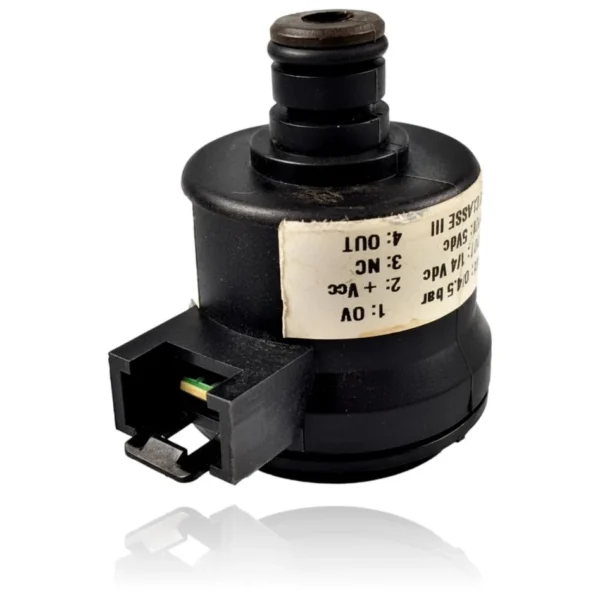

Datos leídos en la pieza y en la documentación del fabricante

Lo que no hemos podido contrastar no aparece aquí.

Rango de presión

0/4,5 bar

Configuración de pines

1: 0V / 2: +Vcc / 3: NC / 4: OUT

Clase de aislamiento

CLASSE III
