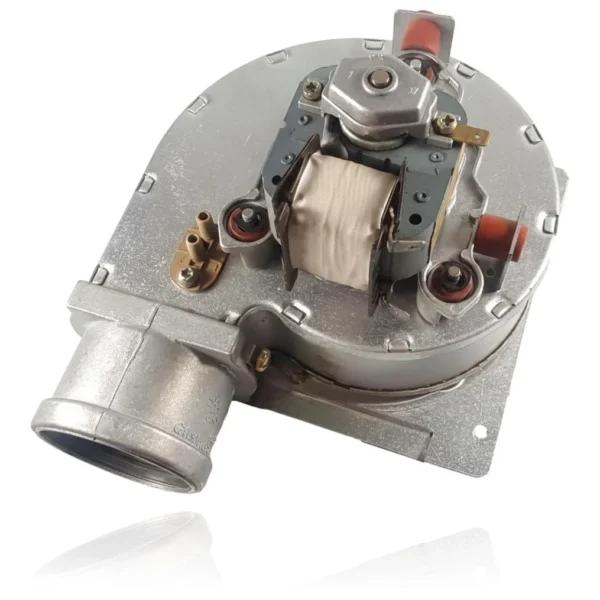

Ventilador Vaillant Extractor VMW ES 24 282 5 R1 Fime L25R7544 Ref. 0020073798
Si tu caldera no enciende o se bloquea por fallo en la evacuación de humos, el ventilador Vaillant Extractor VMW ES 24 282 5 R1 Fime L25R7544 es la solución que necesitas. Este extractor se encarga de evacuar los gases de la combustión y crear el tiro necesario para el arranque de la caldera. Cuando falla, puedes notar síntomas como el código de error F.32: Fallo: ventilador, F.33: Error del presostato de aire (no conmuta) o F.37: Divergencia del número de revoluciones durante el funcionamiento. Es compatible con diversas calderas Vaillant de la gama VMW y VM, entre otras. Un técnico debe confirmar mediante diagnóstico si procede sustituir cuando presente fallos o deje de funcionar correctamente.
- Tipo de pieza
- Extractores
- Estado
- Reacondicionado
- Referencia de catálogo
- 0020073798
- Garantía
- 1 año
Calderas Vaillant compatibles con la referencia 0020073798
Extractor con referencia 0020073798. 25 compatibilidades contrastadas: VMW 242-3 y VMW 242-5.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Vaillant VMW 242-3 | VMW (mixta estanca) | Contrastada |
| Vaillant VMW 242-5 | VMW (mixta estanca) | Contrastada |
| Vaillant VMW 242/2-3 | VMW (mixta estanca) | Contrastada |
| Vaillant VMW 242/2-3 R1 | VMW (mixta estanca) | Contrastada |
| Vaillant VMW 242/2-5 | VMW (mixta estanca) | Contrastada |
| Vaillant VMW 242/2-5 R1 | VMW (mixta estanca) | Contrastada |
| Vaillant VMW 24/282-5 R1 | VMW (mixta estanca) | Contrastada |
| Vaillant VMW 282-5 | VMW (mixta estanca) | Contrastada |
| Vaillant VMW 282/2-5 | VMW (mixta estanca) | Contrastada |
| Vaillant VMW 282/2-5 R1 | VMW (mixta estanca) | Contrastada |
| Vaillant VMW 28/362-5 | VMW (mixta estanca) | Contrastada |
| Vaillant VMW 28/362-5 R3 | VMW (mixta estanca) | Contrastada |
| Vaillant VM 202-5 | VM (solo calefaccion estanca) | Contrastada |
| Vaillant VM 202/2-5 | VM (solo calefaccion estanca) | Contrastada |
| Vaillant VM 202/2-5 R1 | VM (solo calefaccion estanca) | Contrastada |
| Vaillant VM 242-5 | VM (solo calefaccion estanca) | Contrastada |
| Vaillant VM 242/2-5 | VM (solo calefaccion estanca) | Contrastada |
| Vaillant VM 242/2-5 R1 | VM (solo calefaccion estanca) | Contrastada |
| Vaillant VM 282-5 | VM (solo calefaccion estanca) | Contrastada |
| Vaillant VM 282/2-5 | VM (solo calefaccion estanca) | Contrastada |
| Vaillant VM 282/2-5 R1 | VM (solo calefaccion estanca) | Contrastada |
| Vaillant VMI 282-7 | VMI | Contrastada |
| Vaillant THERMOCOMPACT 615E | Gama comercial (Turbomax/Thermocompact) | Contrastada |
| Vaillant TURBOMAX PLUS 824E | Gama comercial (Turbomax/Thermocompact) | Contrastada |
| Vaillant TURBOMAX PRO | Gama comercial (Turbomax/Thermocompact) | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 0020073798 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo del extractor que tienes montado y comprueba si coincide con la referencia de catálogo 0020073798; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en el extractor 0020073798
El extractor evacúa los gases de combustión con tiro forzado. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera intenta encender, el ventilador arranca y se para en bloqueo tras unos segundos
Causa: Si el extractor no alcanza las revoluciones necesarias, el presostato de aire no cierra el contacto y la centralita corta el encendido por seguridad
Antes de cambiar el extractor, revisa que el tubo de evacuación al exterior no esté doblado, taponado o con hielo en la boca de salida
- 02
Se escucha un zumbido o vibración nueva al arrancar que antes no estaba
Causa: El rodamiento del motor se desgasta y el rotor roza o vibra al girar
Con la caldera desenchufada, gira el rotor a mano y nota si cuesta o suena a fricción; si gira suelto, el ruido puede venir de otra parte
- 03
El extractor no arranca: no gira ni se oye nada
Causa: El motor puede estar gripado o con el bobinado dañado, algo común tras años de humedad y hollín en el eje
Comprueba con un polímetro que llega corriente al conector del extractor antes de darlo por averiado; a veces corta un fusible o el propio presostato
- 04
La caldera se para sola a mitad de un ciclo y muestra un fallo relacionado con la evacuación de humos
Causa: Si el extractor pierde revoluciones en marcha, el presostato detecta la caída de presión y corta el suministro de gas
Revisa que no haya condensación acumulada o suciedad en el caracol del extractor y en el sifón antes de sustituir la pieza
Códigos de error Vaillant que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| F.32 | Fallo: ventilador. | El extractor/ventilador no arranca o su señal de revoluciones (Hall) no es válida, por lo que la electrónica bloquea el equipo. Verificar alimentación y conector del ventilador, giro libre y señal/tacómetro del motor según diagnóstico del fabricante. |
| F.33 | Error del presostato de aire (no conmuta). | Si el ventilador no arranca o no genera la depresión suficiente en el venturi, el presostato no cierra y la caldera entra en F.33. Verificar arranque y caudal del ventilador, depresión en los tubos del presostato y continuidad/conmutación del propio presostato. |
| F.37 | Divergencia del número de revoluciones durante el funcionamiento. | Durante el servicio, la electrónica detecta que las rpm del ventilador están fuera de tolerancia (demasiado altas o bajas), típico de motor fatigado, rodamientos/suciedad o fallo de control. Verificar rpm reales del ventilador por diagnóstico, libre giro, alimentación y señal de tacómetro/Hall. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha del extractor Vaillant 0020073798
- Referencia de catálogo
- 0020073798
- Marca
- Vaillant
- Tipo de pieza
- Extractores
- Unidades en stock
- 3 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 9 €; gratis desde 120 € solo en la península
- Devolución
- 14 días
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Vaillant VMW 242/2-3 (PDF) Documento © Vaillant, facilitado como referencia técnica.
Dudas frecuentes sobre el extractor 0020073798
¿Es compatible este extractor Ref. 0020073798 con una Vaillant VMW 242-5?
¿Esta pieza también cubre una Vaillant VM 282/2-5 R1?
¿Por qué falla el extractor de una Vaillant VM o VMW de esta serie?
