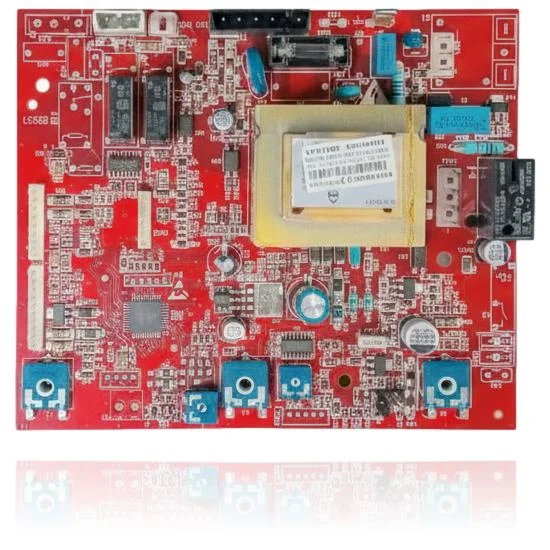

Placa Electrónica Beretta Arte 24 C S I N Ref. R10023537
Placa Electrónica Beretta Arte 24 C S I N Ref. R10023537, encargada de controlar el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Cuando falla, la caldera no arranca, se bloquea o presenta un funcionamiento errático, pudiendo mostrar el error 01: Bloqueo por ausencia de llama. Es compatible con calderas de la gama Beretta Ciao N y Arte N, como el modelo Arte 24 CSI N, entre otras. Un técnico debe confirmar mediante diagnóstico si procede sustituir cuando se detectan estos síntomas de mal funcionamiento.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- Referencia de catálogo
- R10023537
- Garantía
- 1 año
Calderas Beretta compatibles con la referencia R10023537
Placa electrónica con referencia R10023537. Cinco compatibilidades contrastadas: Ciao 24 CAI N y Ciao 24 CSI N.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Beretta Ciao 24 CAI N | Beretta Ciao N | Contrastada |
| Beretta Ciao 24 CSI N | Beretta Ciao N | Contrastada |
| Beretta Ciao 28 CAI N | Beretta Ciao N | Contrastada |
| Beretta Ciao 28 CSI N | Beretta Ciao N | Contrastada |
| Beretta Arte 24 CSI N | Beretta Arte N | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. R10023537 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo R10023537; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la placa electrónica R10023537
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
Aparecen códigos de error distintos cada vez, sin relación clara con una avería concreta
Causa: La placa interpreta mal alguna señal y provoca bloqueos incorrectos
Reinicia la caldera y comprueba si el código de error se repite siempre el mismo o cambia cada vez.
- 02
Funciona el agua caliente pero no calienta la calefacción, o solo una de las dos cosas
Causa: La placa controla cada función por separado y puede fallar una sin afectar a la otra
Comprueba por separado el agua caliente y la calefacción antes de asumir que la placa está averiada.
- 03
La caldera hace arranques y paradas cortas y seguidas, sin que nadie esté pidiendo calor
Causa: Un relé de la placa que conmuta mal provoca ciclos que no corresponden a ninguna demanda real
Verifica que no hay un termostato ambiente estropeado que esté pidiendo calor sin parar.
- 04
El mando de la caldera no responde o se queda bloqueado
Causa: La placa procesa las órdenes del mando; si falla, no hay respuesta aunque el mando esté bien
Prueba con otro mando compatible si lo tienes a mano, o revisa que el conector del mando a la placa esté bien encajado.
Códigos de error Beretta que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| 01 | Bloqueo por ausencia de llama (en Ciao N se indica como LED rojo fijo). | La placa de control CP08 puede fallar en la gestión/entrega de órdenes de encendido/ionización o en la supervisión de llama, provocando el bloqueo 01; si tras verificar electrodos, gas y cableado persiste, el propio manual indica sustituir la placa de control. Para confirmarlo, mida tensiones en la placa (p.ej., 230 VAC en CN1.2–CN1.3 y chequeos de encendido); si todo es correcto y no hay encendido, reemplace la PCB. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Beretta R10023537
- Referencia de catálogo
- R10023537
- SKU interno Uniclima
- PECBA24
- Marca
- Beretta
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 2 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- corriente
- 5 A
- Esta placa comparte diseño de PCB con otras unidades del catálogo, pero es una pieza física distinta; no se afirma que sea la misma referencia de transformador.
Dudas frecuentes sobre la placa electrónica R10023537
¿Vale esta placa para las tres calderas Beretta Arte 24 CSI/CAI, Ciao 24 CSI N y Ciao 28 CAI/CSI?
