Placa Electrónica Beretta Arte 24 CSI N Ref. R10023537

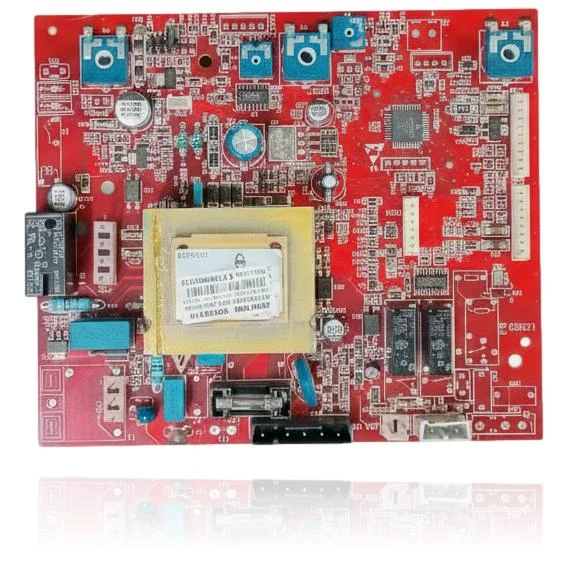

Placa electrónica de control para calderas Beretta Arte 24 CAI/CSI N y Ciao 24/28 CAI/CSI N. En el centro de la placa lleva soldado un transformador fabricado por Idea S.r.l. (Italia). Se cambia cuando la caldera no enciende, no responde a la orden de encendido o da un error asociado a la placa.
IVA incluido
Consultar por WhatsAppCalderas Beretta compatibles con la referencia R10023537
Placa electrónica con referencia R10023537. Cinco compatibilidades contrastadas: Ciao 24 CAI N y Ciao 24 CSI N.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Beretta Ciao 24 CAI N | Beretta Ciao N | Contrastada |
| Beretta Ciao 24 CSI N | Beretta Ciao N | Contrastada |
| Beretta Ciao 28 CAI N | Beretta Ciao N | Contrastada |
| Beretta Ciao 28 CSI N | Beretta Ciao N | Contrastada |
| Beretta Arte 24 CSI N | Beretta Arte N | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. R10023537 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo R10023537; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y errores que soluciona la placa electrónica R10023537
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no enciende y no hay ninguna reacción al dar la orden
Causa: La placa controla la orden del termostato y la envía al quemador y las válvulas
Mira si llega corriente a la caldera y si el termostato ambiente está pidiendo calor antes de cambiar la placa
- 02
Aparece un código de error en el display asociado a la placa
Causa: La placa supervisa las seguridades de la caldera y muestra un código al detectar una anomalía en sus circuitos
Anota el código exacto y verifica qué componente está vigilando antes de cambiar la placa completa: a veces el fallo es de un sensor, no de la placa
- 03
Se ven componentes quemados, oscurecidos o hinchados en la placa
Causa: El transformador u otros componentes de potencia en la placa pueden fallar por sobretensión o antigüedad y dejar marcas visibles
Inspecciona la placa con buena luz antes de descartarla: una marca de quemado confirma el fallo con más seguridad que el síntoma solo
- 04
La caldera deja de responder por completo, sin display ni testigos
Causa: Si la placa pierde su alimentación interna o su electrónica de control falla, no llega señal a ningún elemento de la caldera
Revisa si hay algún fusible visible en la placa y compruébalo con un multímetro antes de cambiarla por completo
Códigos de error Beretta que soluciona esta pieza
| Código | Avería | Diagnóstico y solución |
|---|---|---|
| 01 | Bloqueo por ausencia de llama (en Ciao N se indica como LED rojo fijo). | La placa de control CP08 puede fallar en la gestión/entrega de órdenes de encendido/ionización o en la supervisión de llama, provocando el bloqueo 01; si tras verificar electrodos, gas y cableado persiste, el propio manual indica sustituir la placa de control. Para confirmarlo, mida tensiones en la placa (p.ej., 230 VAC en CN1.2–CN1.3 y chequeos de encendido); si todo es correcto y no hay encendido, reemplace la PCB. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Beretta R10023537
- Referencia de catálogo
- R10023537
- Marca
- Beretta
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.
- Código del transformador
- CPBTR08 10030433
- Fabricante del transformador
- Idea S.r.l. (Italia)
- Marcado CE del transformador
- 0694BS1516
- Lote del transformador
- 1170/31/07/R
- Tensión y frecuencia del transformador
- 210V~, 30-60Hz (TV1,5s T57,5s RE30 N000J)
Dudas frecuentes sobre la placa electrónica R10023537
¿Esta placa de la Beretta Arte 24 CSI N sirve también para la Ciao 28 CSI N/AR?
¿Qué avería indica que hay que cambiar esta placa en una Beretta Ciao 24 CAI N?
¿Qué código lleva grabado el transformador de esta placa?
