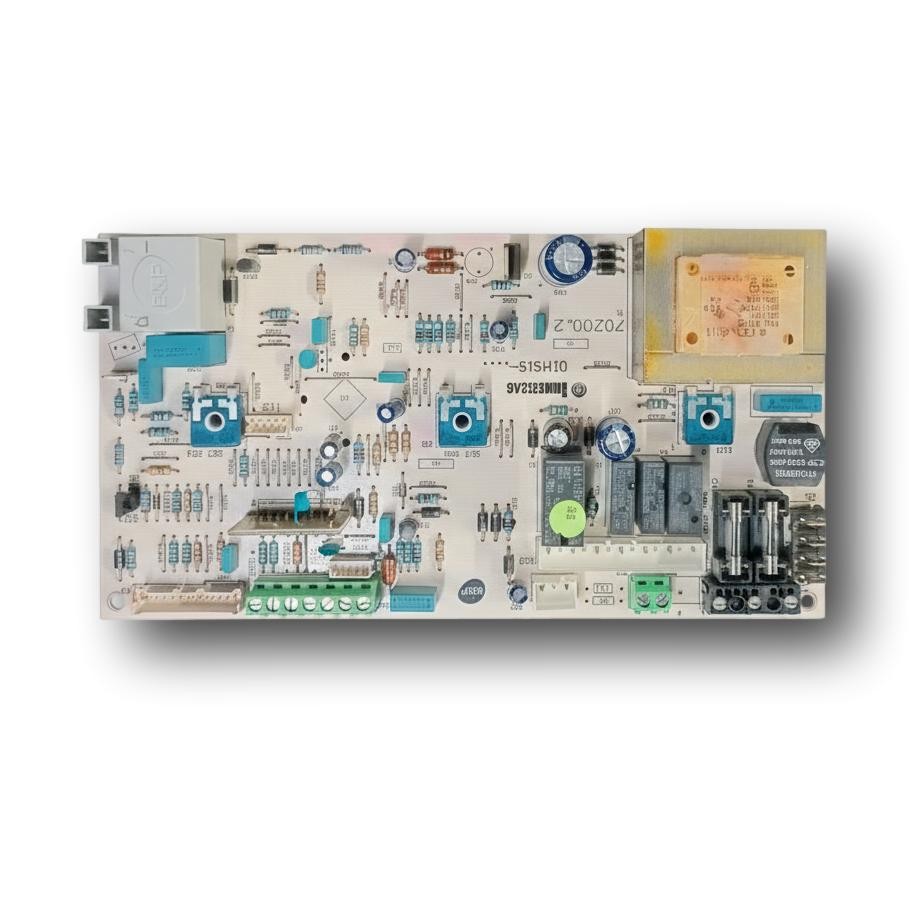

Placa Electrónica Bertelli & Partners Caldera Immergas Eolo Mini 24 - Cód. DIM515-.... (parcial)
Placa electrónica de control Bertelli & Partners (B&P), instalada en calderas Immergas de las gamas Eolo Mini, Eolo Star y Nike Mini. La serigrafía muestra el código DIM515-.... (incompleto) y los códigos 70200.2 y 70000.2 del transformador y del reverso de la placa. Es el elemento que gestiona el funcionamiento de la caldera; se sustituye cuando este control falla.
Recambios relacionados con Immergas EOLO MINI
Calderas Immergas compatibles con la referencia 024038
Placa electrónica con referencia 024038. Tres compatibilidades confirmadas con dos fuentes independientes: EOLO MINI 24 y EOLO MINI EXPORT. Verifica la referencia serigrafiada en tu pieza antes de comprar.
Compatibilidad confirmada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Immergas EOLO MINI 24 | EOLO MINI | Confirmada · 2 fuentes |
| Immergas EOLO MINI EXPORT | EOLO MINI | Confirmada · 2 fuentes |
| Immergas EOLO STAR 24 | EOLO STAR | Confirmada · 2 fuentes |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 024038 es la pieza de tu caldera
Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.
- Localiza la referencia serigrafiada en el cuerpo de placa electrónica que tienes montada: debe indicar 024038.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas y averías que soluciona placa electrónica 024038
Placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
La caldera no enciende y el mando a distancia no consigue comunicarse con ella
Causa: La placa no procesa la señal de encendido enviada desde el mando aunque la caldera tiene corriente
Comprueba las pilas y la sincronización del mando antes de asumir que el fallo está en la placa
La caldera se bloquea sola sin ningún aviso claro y no rearma por sí misma
Causa: Un fallo interno de la placa corta el ciclo de funcionamiento y activa el bloqueo de seguridad
Anota si el bloqueo se repite siempre con la misma demanda, calefacción o ACS, antes de cambiar la placa
Al intentar encender se oye un intento de chispa pero la llama no llega a prender
Causa: El transformador de encendido soldado a la placa no entrega suficiente tensión al electrodo
Observa si hay chispa visible en el electrodo; si no la hay, revisa el propio electrodo y su cableado antes de sustituir la placa
La caldera queda completamente sin respuesta, sin pilotos ni pantalla
Causa: Un fallo interno corta la alimentación general de la placa a todo el sistema
Revisa el fusible de la placa y la alimentación de entrada antes de darla por averiada
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha del placa electrónica Immergas 024038
- Referencia OEM
- 024038
- Marca
- Immergas
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables
- Devolución
- 14 días
Datos leídos en la pieza y en la documentación del fabricante
Lo que no hemos podido contrastar no aparece aquí.
- Fabricante de la placa
- Bertelli & Partners (B&P)
etiqueta - Marca de la caldera (serigrafiada)
- Immergas
etiqueta - Código de serigrafía (incompleto)
- DIM515-....
etiqueta - Código transformador T1
- 70200.2
etiqueta - Código reverso de la placa
- 70000.2
etiqueta
- El código de serigrafía leído es DIM515-.... y está incompleto: no se han podido leer los dígitos finales por la resolución de la foto.
- En placas de aspecto muy similar (mismo fabricante y disposición) se ha leído el código DIMS15-.... en vez de DIM515-....; comprueba con cuidado el código exacto de tu placa antes de pedirla, para no confundirlas.
- El catálogo actual de la tienda indica la referencia 024038, que no coincide con ningún código legible en la etiqueta de esta pieza (DIM515-...., 70200.2, 70000.2); usa los códigos de la etiqueta para verificar tu pieza.
