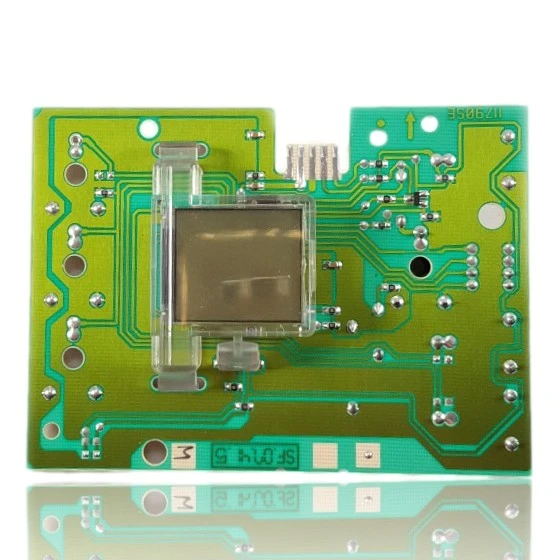

| F.11 | Error interno | Avería interna de la placa principal/interfaz; comprueba mazos y conectores entre placa principal e interfaz y descarta cortos/oxidación. Si persiste tras verificar alimentación y cableado, sustituir la PCB. |
| F.12 | Error interno | Igual que F.11: fallo interno de la electrónica (placa principal/interfaz). Verificar cableados y conectores; si todo está correcto, la causa es la PCB y debe sustituirse. |
| F.13 | Error interno | Placa principal defectuosa o con humedad; inspección visual de la PCB (huellas de humedad/quemados) y, tras secado/pruebas de alimentación y continuidad, sustituir si presenta daño. |
| F.05 | Suministro de aire de combustión averiado | Si la placa no entrega tensión suficiente al ventilador, el presostato no conmuta y aparece F.05; verificar tensión de salida a ventilador en el conector de la PCB (p. ej., H3) y continuidad del mazo. Si la salida falla con alimentación correcta, la PCB es la causa. |
| F.06 | Registro de la temperatura de salida averiado | El canal de lectura NTC en la PCB (entrada/ADC) puede fallar y simular NTC en corto/abierto; medir ohmios del NTC y, si es correcto, comprobar alimentación/señal en la entrada de la placa. Si la lectura no es fiable, sustituir PCB. |
| F.28 | El aparato sin llama indica una avería | La PCB puede fallar en el control de encendido/ionización o en la activación de la valvulería; tras descartar suministro de gas y electrodos, verificar salidas de encendido/valvulería en la placa y masa. Si las señales son anómalas, la causa es la PCB. |
