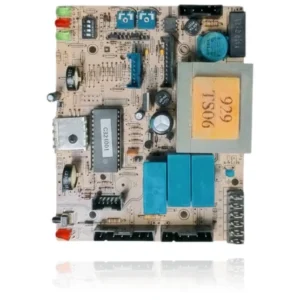

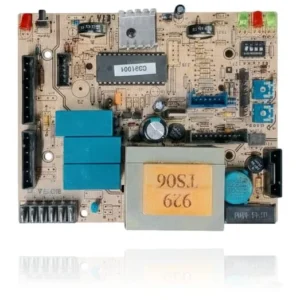

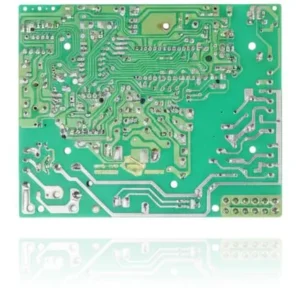

Placa Electrónica Bertelli & Partners Para Manaut Minox 24 E - Ref. 430404AFP202
Cuando abres el grifo de agua caliente o enciendes la calefacción, la Placa Electrónica Bertelli & Partners para Manaut Minox 24 E - Ref. 430404AFP202 se encarga de controlar el encendido, la modulación del quemador y el funcionamiento de la bomba. Si esta pieza falla, notarás que la caldera no arranca, se bloquea o se comporta de manera errática. Es compatible con modelos como Minox 24 E, Minox 28 E, Minox 32 E, entre otros de la gama Manaut Minox E, así como con algunos modelos de Micon y Biasi. Un técnico debe confirmar mediante diagnóstico si procede sustituirla cuando experimentes estos síntomas.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- Referencia de catálogo
- BI1305101
- Garantía
- 1 año
Calderas Manaut compatibles con la referencia BI1305101
Placa electrónica con referencia BI1305101. Seis compatibilidades contrastadas: Minox 24 E y Minox 28 E.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Manaut Minox 24 E | Manaut Minox E | Contrastada |
| Manaut Minox 28 E | Manaut Minox E | Contrastada |
| Manaut Minox 32 E | Manaut Minox E | Contrastada |
| Manaut Micon 24 E | Manaut Micon | Contrastada |
| Manaut M90.24 CM/B | Biasi M90 | Contrastada |
| Manaut M90.24S | Biasi M90 | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. BI1305101 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo BI1305101; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la placa electrónica BI1305101
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La bomba o el circulador no paran nunca, aunque no haya demanda de calor
Causa: Un relé de la placa se ha quedado pegado y mantiene la salida activa
Apaga la caldera por completo un par de minutos y vuelve a encenderla; si sigue circulando estando apagada, apunta a un relé pegado
- 02
No enciende y no da ningún código de error en el display
Causa: La placa no llega a iniciar el ciclo de arranque por un fallo en su etapa de control
Verifica que el presostato de agua y el termostato de seguridad no estén en corte antes de cambiar la placa
- 03
El display marca un código que va y viene, no es constante
Causa: Un contacto interno de la placa falla de forma intermitente, por humedad o vibración
Revisa que todos los conectores de la placa estén bien encajados; una clema floja da los mismos síntomas que la placa dañada
- 04
La caldera funciona pero con cortes eléctricos raros, como si perdiera y recuperara corriente sola
Causa: Un componente de la placa está fallando de forma intermitente en la etapa de alimentación
Comprueba la instalación eléctrica de la caldera (enchufe, clavija, cuadro) antes de asumir que es la placa
Códigos de error Manaut que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| 01E | La caldera no enciende. | La caldera no enciende. Esto puede ser causado por un problema en la placa electrónica que impide el correcto funcionamiento del encendido. Si has verificado el suministro de gas y el encendedor, es posible que debas revisar la placa. |
| 06E | La sonda NTC de calefacción está fallando. | La sonda NTC de calefacción está fallando. Si has revisado la sonda y su conexión, es posible que la culpa sea de la placa electrónica, que no está procesando correctamente la información de la sonda. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Manaut BI1305101
- Referencia de catálogo
- BI1305101
- SKU interno Uniclima
- TAREMNOX
- Marca
- Manaut
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 2 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Datos de la pieza y documentación disponible
Contrasta los códigos de etiqueta, PCB y revisión con la pieza instalada; no son necesariamente referencias equivalentes.
- Fabricante
- Bertelli & Partners
- Código de componente
- 430404AFP202
Dudas frecuentes sobre la placa electrónica BI1305101
¿Esta placa electrónica Bertelli y Partners para Manaut Minox 24 E es compatible con otros modelos de calderas?
¿Quién fabrica la placa electrónica para la Manaut Minox 24 E?
¿Qué código debo buscar en mi placa para confirmar que es la de la Manaut Minox 24 E?
¿Esta placa es compatible con la caldera Manaut Minox 28 E?
¿Qué códigos de error están documentados para esta placa?
¿Cuál es la referencia de esta placa electrónica?
